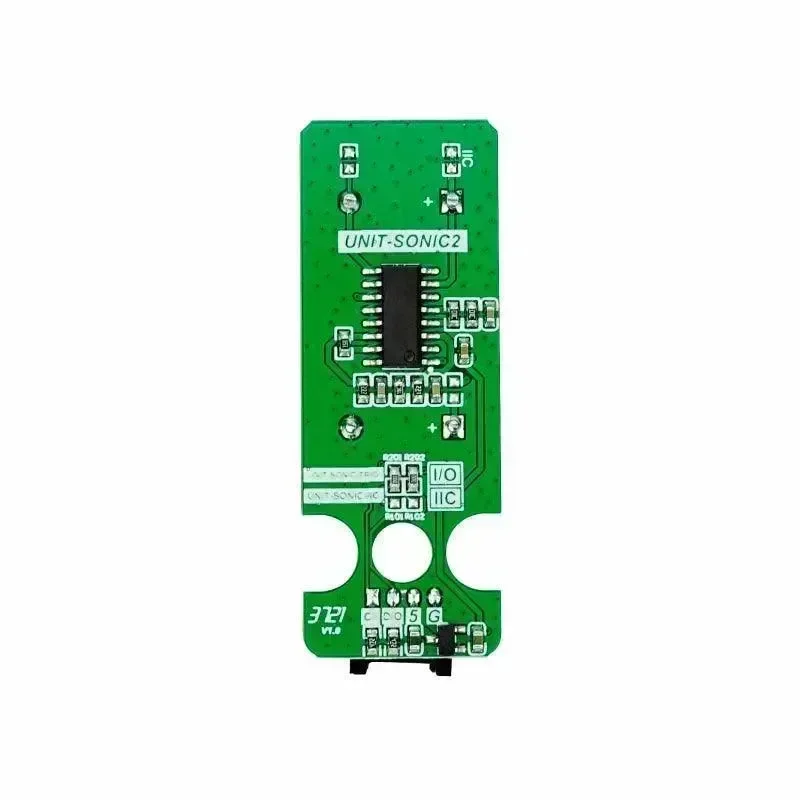

SONIC IO jednotka je modul ultrazvukového měření vzdálenosti, který se připojuje k pinům GPIO (General Purpose Input/Output). Obsahuje čip RCWL-9620 pro měření vzdálenosti ultrazvukem s 16mm sondou. Přesnost měření tohoto senzoru může dosáhnout od 2 cm do 450 cm, s úrovní přesnosti až ±2 %.

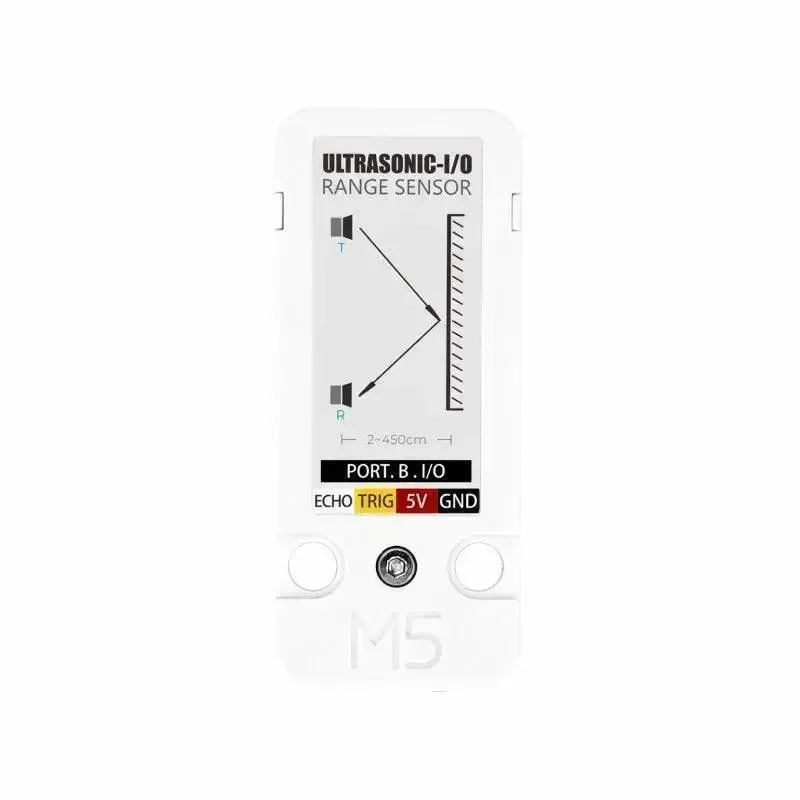

Jednotka SONIC IO určuje vzdálenost k cíli měřením časových intervalů mezi vysíláním a přijímáním pulzních signálů. Řízením pinů GPIO mohou uživatelé přímo získat hodnotu vzdálenosti ze senzoru.
Výhodou jednotky SONIC IO je její rozhraní GPIO, které umožňuje přímé ovládání a přístup k funkci měření vzdálenosti. To usnadňuje integraci a poskytuje flexibilitu při začleňování senzoru do různých systémů nebo projektů.
Tento modul je vhodný pro různé aplikace, které vyžadují přesná měření vzdálenosti, jako je vyhýbání se překážkám v robotice a detekce hladiny kapalin. V robotice může být využit k detekci objektů v určitém rozsahu, což umožňuje efektivní navigaci a vyhýbání se překážkám. Pro detekci hladiny kapalin umožňuje SONIC IO Unit bezkontaktní měření hladiny kapalin v nádržích nebo kontejnerech.
Poznámka: Když je měření více než 3,5 m, dojde k mírnému zpoždění v reakci dat měření vzdálenosti.
Vlastnosti produktu
- RCWL-9620
- Rozhraní komunikace GPIO
- Měřicí rozsah: 2cm-450cm
- Ochranné pouzdro
- Vestavěná kompenzace teploty, snižuje teplotní drift
- Podpora platformy UIFlow

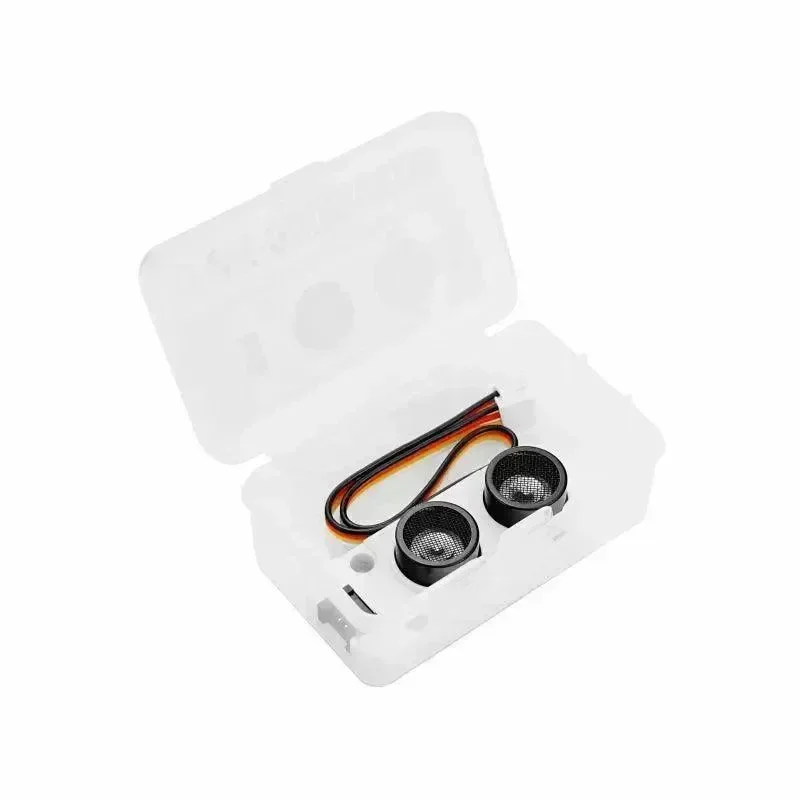

Zahrnuje

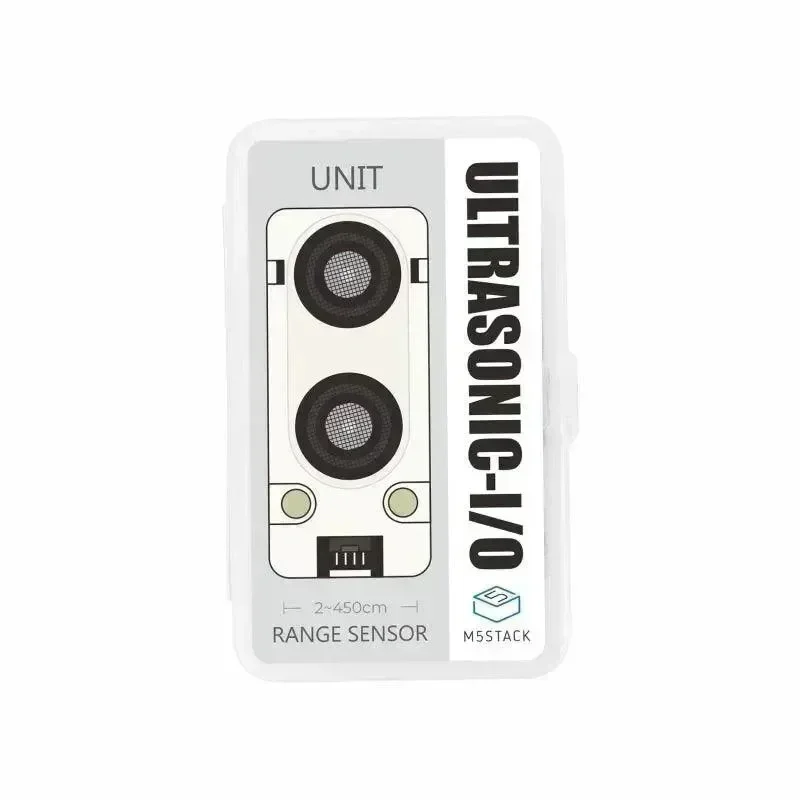

- 1x Jednotka UNIT SONIC IO
- 1x HY2.0-4P kabel (20cm)
Aplikace
- Vyhýbání se překážkám robota
- Detekce hladiny kapaliny
- Detekce sedací polohy
Specifikace
| Specifikace | Parametry |
|---|---|
| Ultrazvukový měřicí jednochip | RCWL-9620 |
| Rozsah | 2 cm – 450 cm |
| Specifikace sondy | 16mm |
| Frekvence příjmu/vysílání | 40 kHz |
| Citlivost příjmu | -65 dB |
| Úhel natočení | 60° |
| Přesnost měření | ±2 % |
| Období měření | 50 ms |
| Provozní proud | 3mA |
| Čistá hmotnost | 11.5g |
| Celková hmotnost | 26 g |
| Velikost produktu | 56 * 24 * 15 mm |
| Velikost balení | 76 * 47 * 29 mm |
