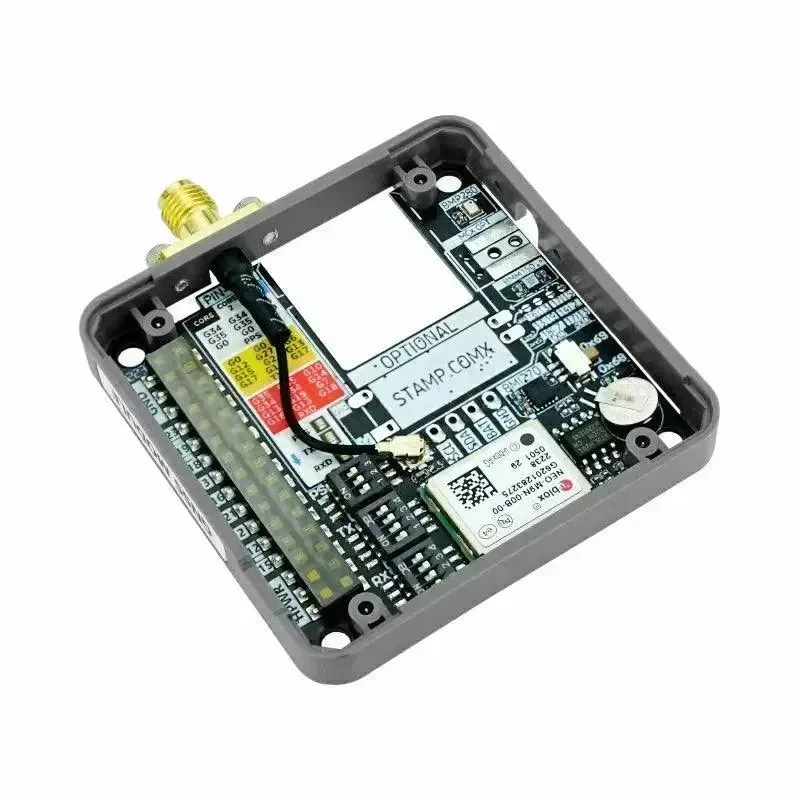

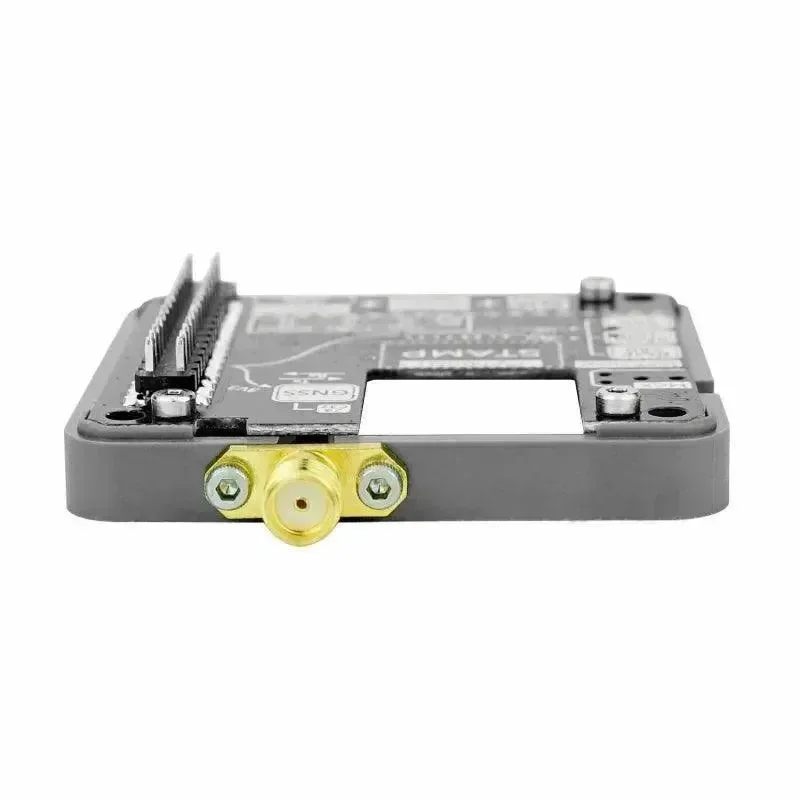

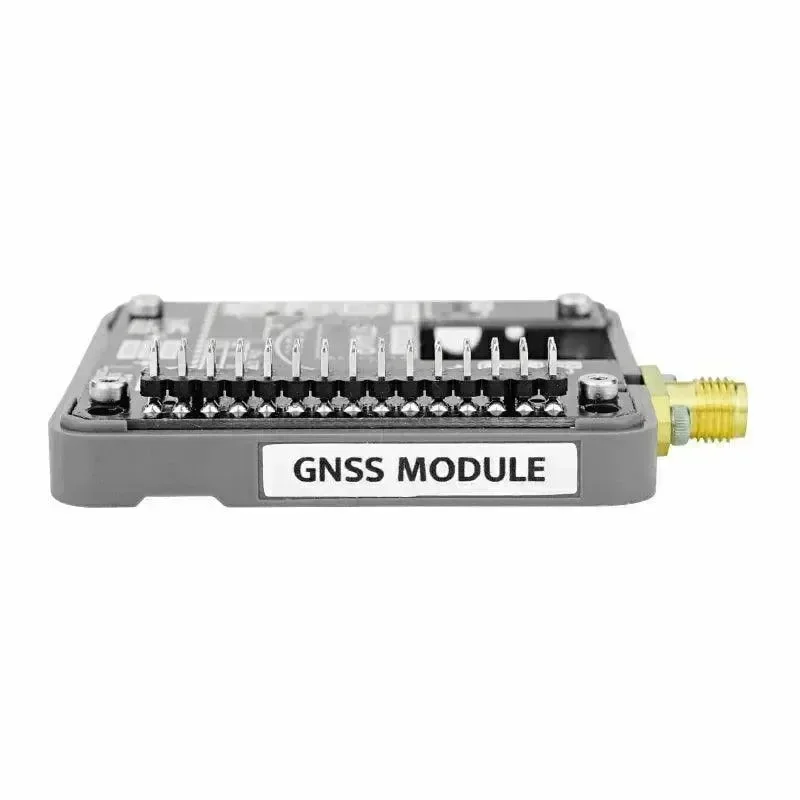

GNSS modul je bezdrátový komunikační modul pro globální polohování, který obsahuje NEO-M9N-00B GPS modul. Kompatibilní s více satelitními polohovacími systémy, nabízí působivou přesnost přibližně 1,5 metru. Tento modul může současně přijímat signály ze čtyř zdrojů GNSS, což zajišťuje vysokou přesnost a rychlé navázání signálu. Je vybaven externím MCX anténním rozhraním, dále obsahuje knoflíkovou baterii a EEPROM čip pro bezpečné uložení dat v případě výpadku napájení.
Kromě svých výjimečných polohovacích schopností modul integruje více senzorů pro komplexní měření geografických informací. Obsahuje šestiosý senzor polohy BMI270, tříosý magnetometr BMM150 a barometrický tlakový senzor. Tato kombinace umožňuje přesné měření polohy, orientace, nadmořské výšky a dalších důležitých parametrů. Navíc modul nabízí flexibilitu díky poskytování DIP přepínačů a přepínačů typu toggle. Ty umožňují snadné nastavení pinů sériového portu, PPS pinů a komunikačních adres pro senzor polohy.
Navržený pro bezproblémovou komunikaci s řadiči M5Stack, GNSS modul využívá M5BUS pro výměnu dat a podporuje přidání bezdrátových komunikačních modulů M5 Stamp, což umožňuje vzdálenou IoT komunikaci, čímž se stává univerzálním řešením pro aplikace jako je určování polohy a navigace, zemědělství, logistika, geodetické průzkumy, monitorování životního prostředí a bezpečnost a nouzové zásahy.
Vlastnosti
- Vícekonstelanční určování polohy: Podporuje různé satelitní systémy pro přesné určování polohy.
- Vysoká přesnost: Přibližná přesnost polohování 1,5 metru.
- Příjem více signálů: Současně přijímá signály ze čtyř zdrojů GNSS pro zvýšenou přesnost.
- Externí anténa: Volitelné konfigurace pro různé potřeby.
- Ochrana dat: Záložní baterie a čip EEPROM zajišťují bezpečnost dat při výpadku napájení.
- Více senzorů: Integruje šestiosý senzor polohy, magnetometr a barometrický senzor.
- Flexibilní konfigurace: Přizpůsobitelná nastavení jako piny sériového portu, pin synchronizačního signálu PPS.
- Univerzální použití: Vhodné pro polohování, zemědělství, logistiku, monitorování životního prostředí atd.
- Podpora IoT: Lze integrovat bezdrátový komunikační modul M5 Stamp pro vzdálenou komunikaci.

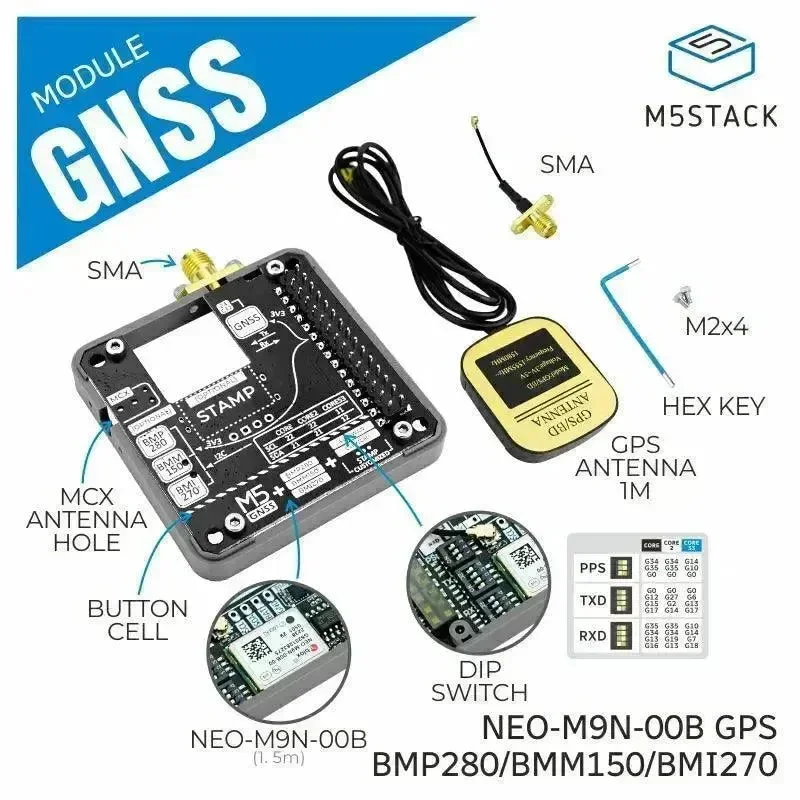

Zahrnuje
- 1x GNSS modul
- 1x externí GPS/BD anténa (délka: 1 m)
- 1x anténní napáječ
- 2x šrouby M2*4
- 1x imbusový klíč 1,5 mm
- 1x HY2.0-4P Kabel (20cm)
Aplikace
- Pozicování a navigace
- zemědělství
- logistika
- Geografické průzkumy a mapování
Specifikace
| GNSS čip | NEO-M9N-00B Přesnost: 1,5 metru Provozní limity: Maximální výška: 80 000 m, Maximální G: ≤4, Maximální rychlost: 500 m/s Počet podporovaných kanálů: 92 Dynamická přesnost kurzu: 0,3° Maximální frekvence aktualizace navigace: 25Hz |
| Šestiosý senzor polohy | BMI 270 Rozsah akcelerometru: ±2g/±4g/±8g/±16g Rozsah procesu gyroskopu: ±125dps/±250dps/±500dps/±1000dps/±2000dps |
| Tříosý magnetometr | BMM150(Rozlišení magnetického pole: 0,3uT) |
| Snímač barometrického tlaku | BMP280(Měřicí rozsah: 300 ~ 1100 hPa) |
| Podporuje typy navigačních satelitů | GPS / QZSS, GLONASS, Galileo, BeiDou |
| Velikost produktu | 54*54*13,1 mm |
| Velikost balení | 126*66*23 mm |
| Hmotnost produktu | 14.4g |
| Hmotnost balení | 60.4g |
