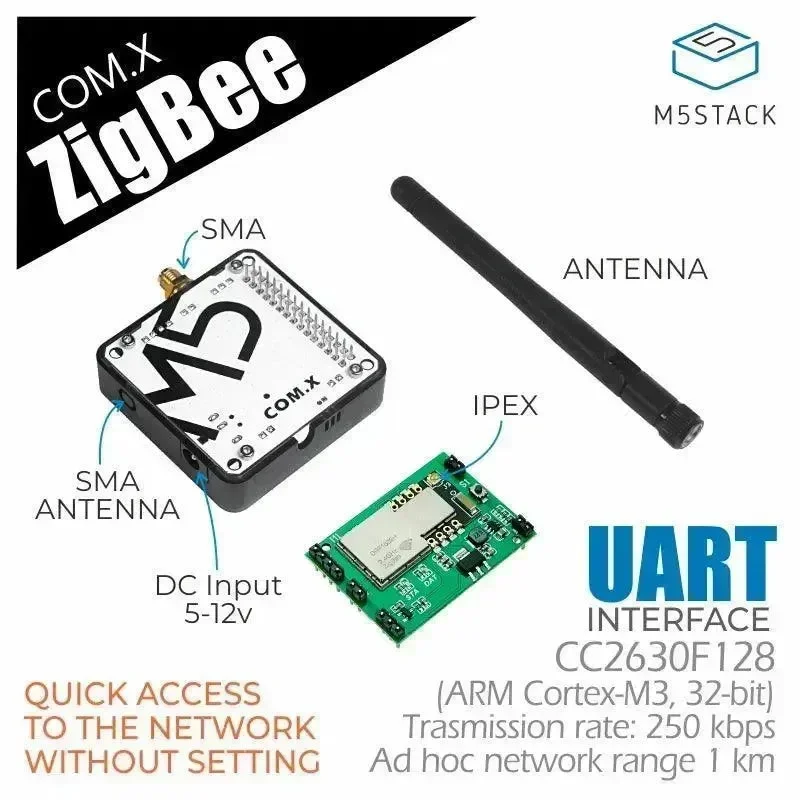

M5stack COM.Zigbee modul s anténou

COM. Zigbee je komunikační modul Zigbee samoorganizující se sítě, který uvedla společnost M5Stack. Modul používá řešení CC2630F128, interně integruje zásobník protokolů Zigbee a otevírá rozhraní sériové komunikace. S integrovanou externí anténou dosahuje stabilní komunikační vzdálenosti jednoho uzlu až 1 km a hloubky routeru 200 úrovní. Prostřednictvím režimu MESH sítí můžete rozšířit svou IoT aplikaci na široké oblasti, s ultra nízkou spotřebou energie a vysokou citlivostí. Síť Zigbee může podporovat stovky uzlů a má vylepšené bezpečnostní funkce. Může poskytnout kompletní a interoperabilní IoT řešení pro domácí a budovovou automatizaci.

Oznámení

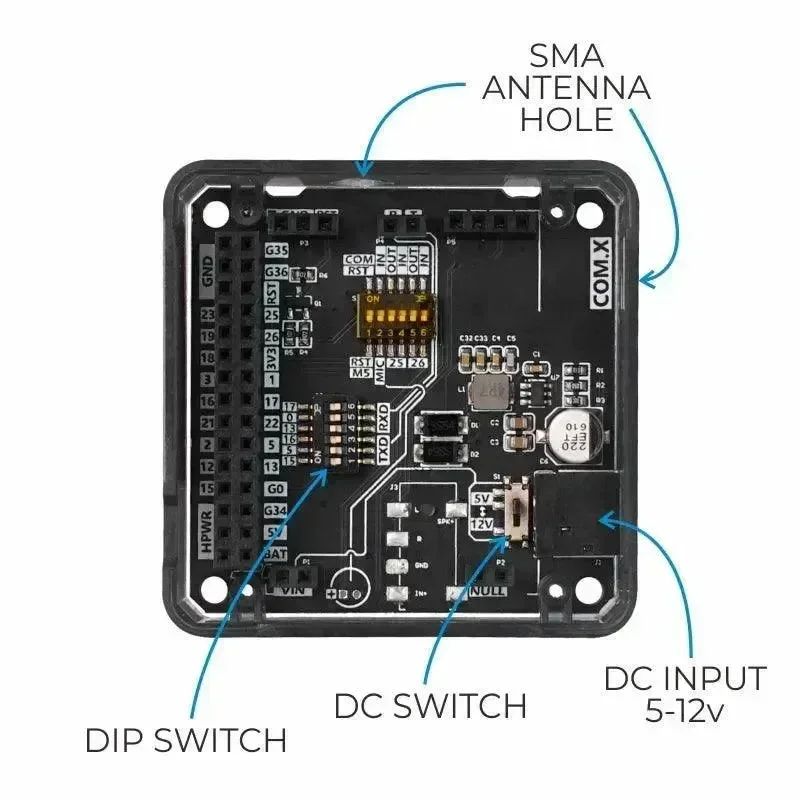

Při použití s hlavním ovládáním FIRE kvůli konfliktu pinů PSRAM prosím přepněte piny DIP přepínače základny modulu na TX(0/13) a RX(5/15), a zařízení může používat USB/externí DC jako zdroj napájení.

Při použití s Core2 řadou hlavní řídicí jednotky, kvůli odlišnému pořadí základního pole pinů, základní piny COM.X TX(16), RX(17) odpovídají skutečným pinům TX(14), RX hlavní řídicí jednotky Core2 (13). Zařízení musí používat externí stejnosměrný zdroj napájení.

Vlastnosti produktu

• CC2630F128
• Rychlý přístup k síti bez nastavení
  • inicializujte koordinátor a nakonfigurujte přednastavení routeru, které umožňuje automatický přístup do sítě stisknutím tlačítka třikrát
• Sériová komunikace
• Nízká spotřeba energie (pracovní proud modulu: 25mA, spánek 5uA)
• Údržba dynamického směrování, podpora hloubky směrování na úrovni 200
• Rychlost přenosu 250Kbps
• Vzdálenost komunikace uzlu 1 km
• UART průhledný přenos/vysílání/P2P

Zahrnout

• 1x Zigbee jednotka
• 1x SMA anténa

Aplikace

• Smart Home
• Uzel sběru IoT
• Automatizace budov

Specifikace
