Tento Ebyte 433MHz RF modul je navržen pro bezdrátovou komunikaci s nízkou spotřebou energie, což z něj činí ideální volbu pro aplikace IoT, dálkové ovladače a průmyslovou automatizaci. Vybaven čipem CMT2300A, slouží jako vynikající alternativa k modulům CC1101 a SI4463, nabízející lepší výkon a všestrannost.
Parametry

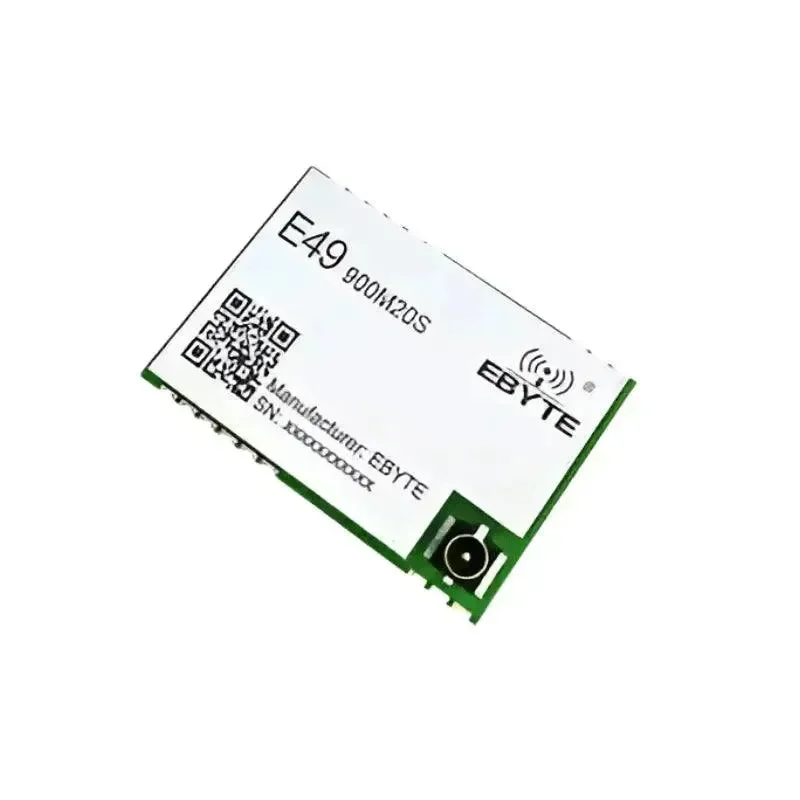

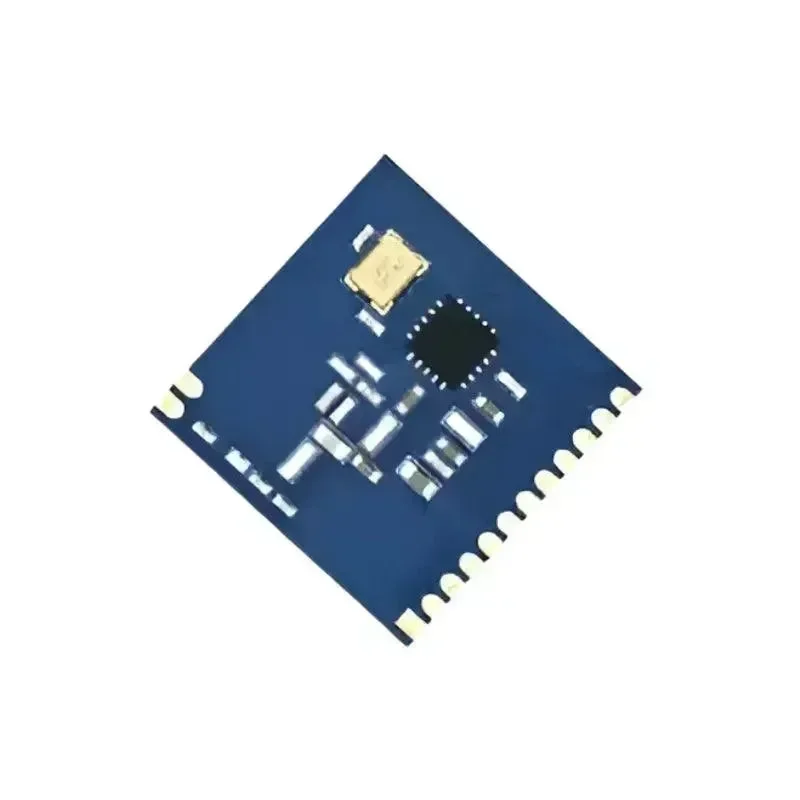

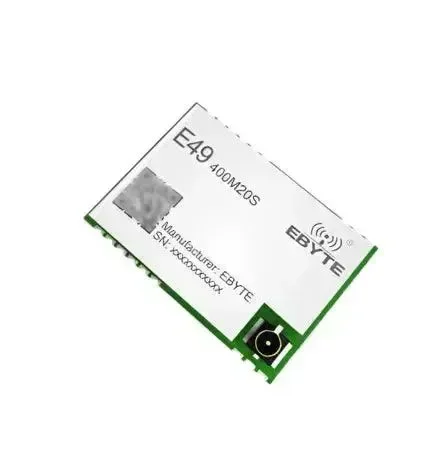

| Parametr | E49-400M20S4 | E49-400M20S | E49-400M30S | E49-900M20S |
|---|---|---|---|---|
| Provozní napětí (V) | 1.8–3.6 | 1.8–3.6 | 3.3–5.5 | 1.8–3.6 |
| Komunikační napětí (V) | 3.3 | 3.3 | 3.3 | 3.3 |
| Provozní teplota (°C) | -40–85 | -40–85 | -40–85 | -40–85 |
| Provozní frekvence (MHz) | 410–510 | 410–510 | 410–510 | 850–930 |
| Přenosový proud (mA) | 85 | 85 | 130 | 85 |
| Příchozí proud (mA) | 7.5 | 7.2 | 15 | 7.5 |
| Pohotovostní proud (nA) | 1μA | 300nA | 2μA | 300nA |
| Maximální vysílací výkon (dBm) | 20 | 20 | 30 | 20 |
| Citlivost příjmu (dBm) | -117 | -117 | -122 | -117 |
| Referenční vzdálenost (km) | 2.5 | 2.5 | 5 | 2.5 |
| Rychlost modulace (kbps) | 26 | 26 | 26 | 26 |
| Typ balíčku | Čip | Čip | Čip | Čip |
| Model čipu | CMT2300A | CMT2300A | CMT2300A | CMT2300A |
| Komunikační rozhraní | SPI | SPI | SPI | SPI |
| Vnější rozměry (mm) | 16×16 | 20×14 | 24×38.5 | 20×14 |
| Rozhraní antény | Otvor pro razítko | IPEX/Otvor pro razítko | IPEX/Otvor pro razítko | IPEX/Otvor pro razítko |

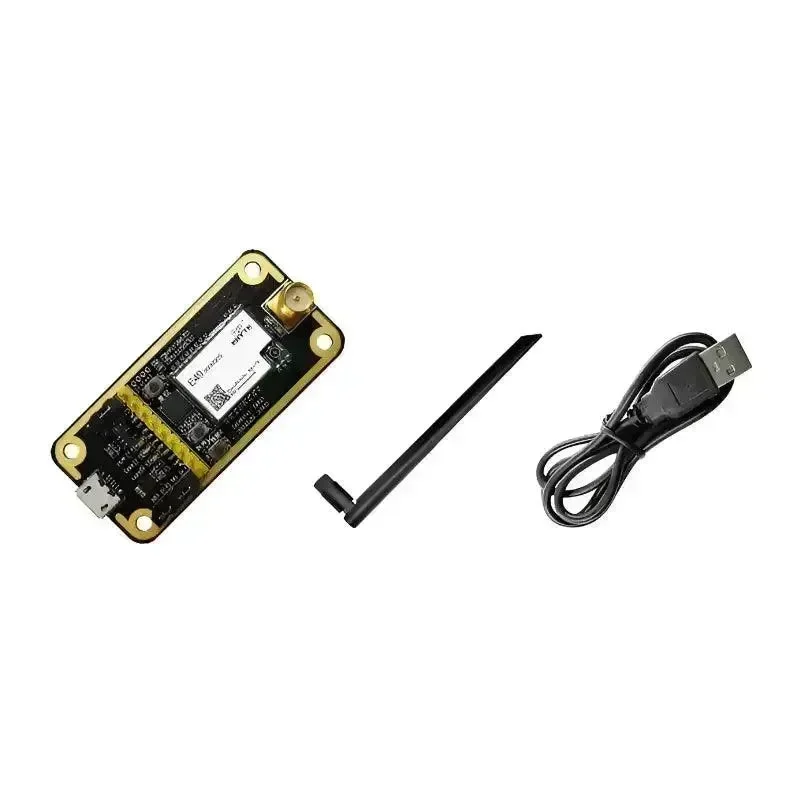

Testovací sada E49-400M20S
- Navrženo pro testování modulu Ebyte E49-400M20S
- Testovací deska je dodávána s předem připájenými konektory
- Všechny IO piny jsou vyvedeny pro snadný přístup
- Vybaven USB rozhraním pro přímé připojení k počítači
Testovací sada E49-900M20S
- Navrženo pro testování modulu Ebyte E49-900M20S
- Testovací deska je dodávána s předem připájenými konektory
- Všechny IO piny jsou vyvedeny pro snadný přístup
- Vybaven USB rozhraním pro přímé připojení k počítači
