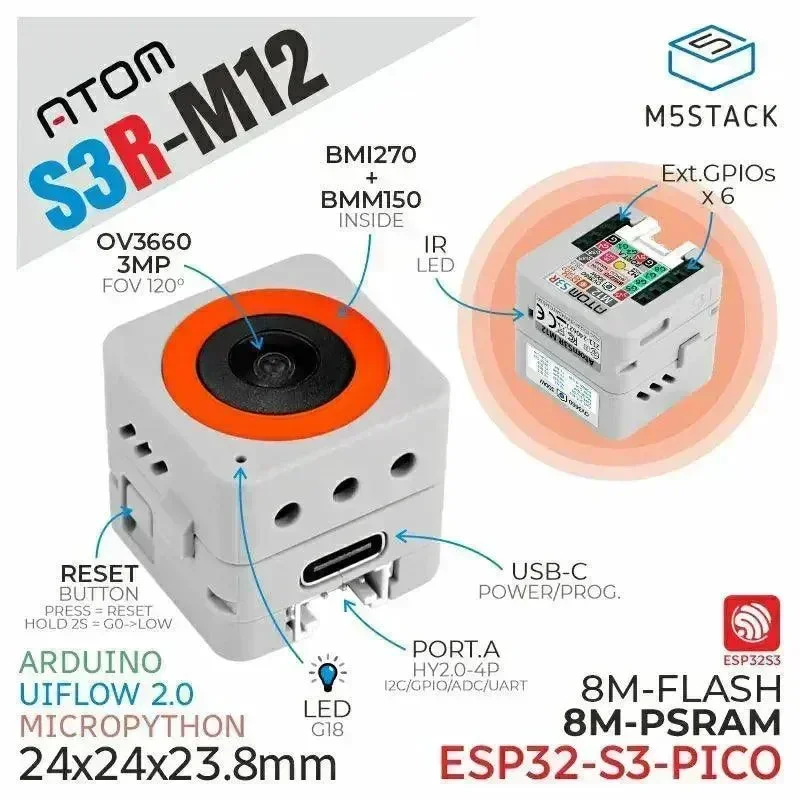

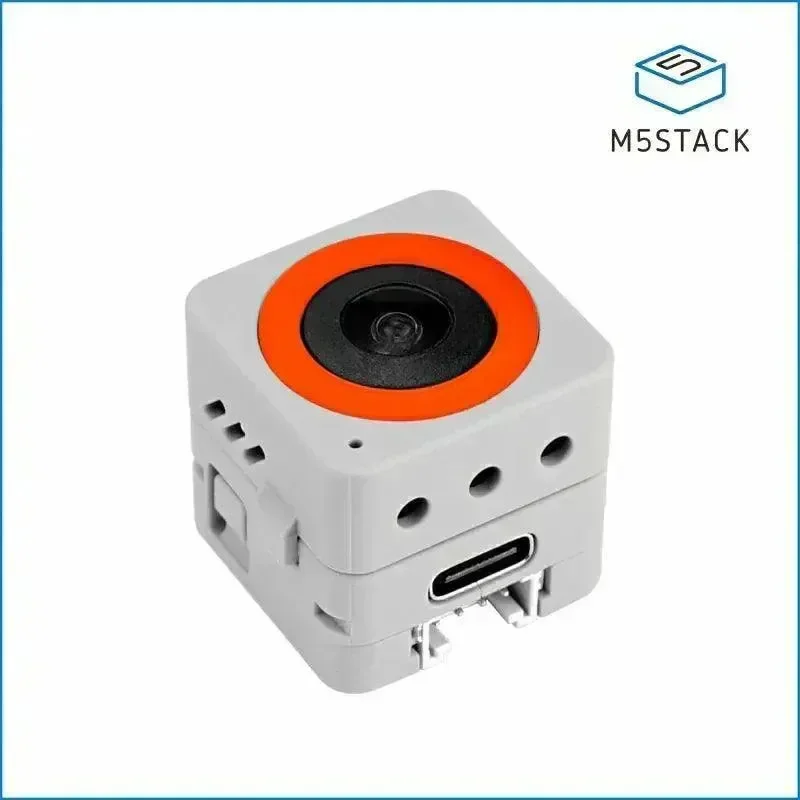

🧩 AtomS3R M12 je kompaktní a výkonný IoT řadič založený na ESP32-S3 s vysoce kvalitní 3MP OV3660 kamerou pro aplikace inteligentního vidění. Integruje čip ESP32-S3-PICO-1-N8R8 s vestavěným Wi-Fi, 8MB Flash a 8MB PSRAM.
📷 S firmware UVC (USB Video Class) funguje AtomS3R M12 jako plug-and-play USB kamera — není potřeba žádný ovladač. Podporuje také ovládání infračerveného záření a obsahuje 9osý senzorový systém (šestiosý BMI270 + tříosý BMM150 geomagnetický senzor).

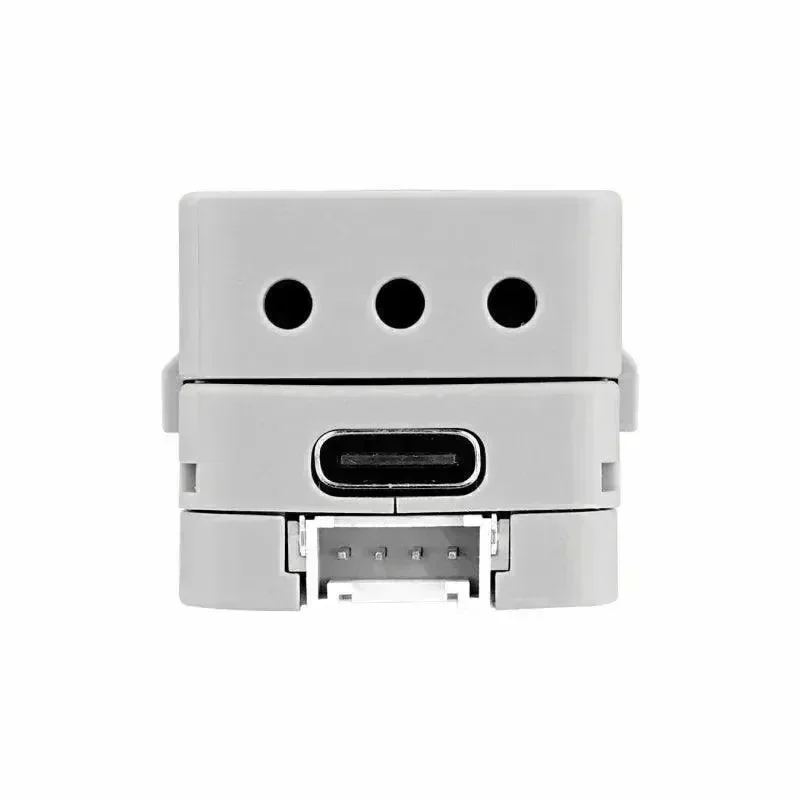

⚙️ Ve srovnání s předchozí ATOM řadou, AtomS3R M12 nabízí vylepšenou 3D anténu pro lepší bezdrátový výkon. Nabízí Type-C rozhraní pro napájení a aktualizace firmwaru, HY2.0-4P rozšiřující port a šest GPIO + napájecích pinů pro snadnou integraci. Jeho ultra kompaktní velikost (24×24×22.1mm) je ideální pro IoT monitorování, nositelná zařízení a vestavěný vývoj.
🔧 Klíčové vlastnosti
- 🧠 Hlavní řadič ESP32-S3-PICO-1-N8R8
- 📷 3MP modul kamery OV3660
- 🎯 9osý senzorový systém (BMI270 + BMM150)
- 💾 8MB Flash + 8MB PSRAM
- 🌐 Podpora Wi-Fi + USB UVC kamery
- 🌈 Infračervené řízení vysílání

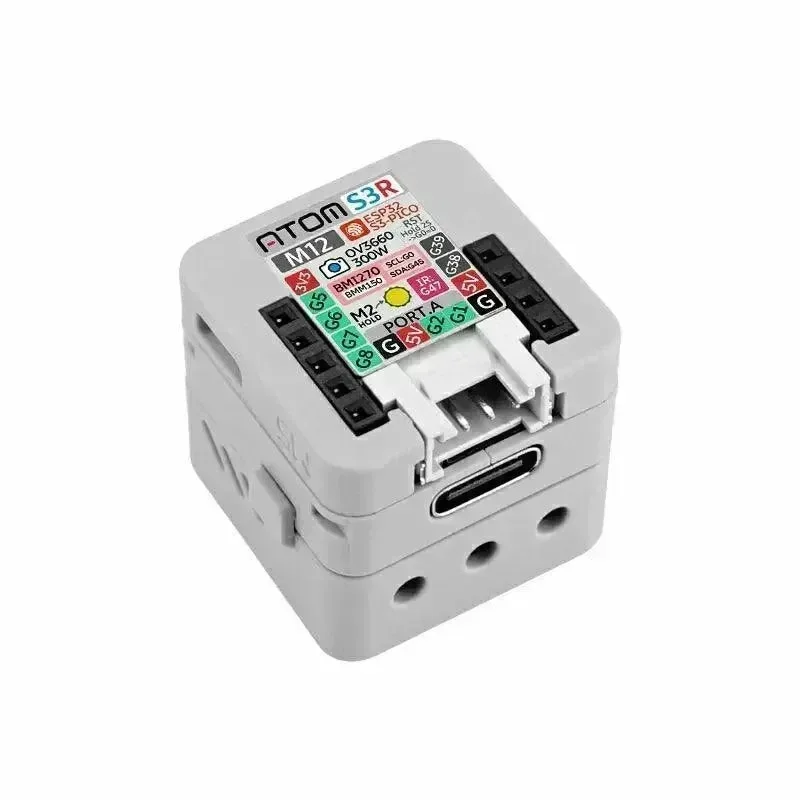

- 🔌 HY2.0-4P rozšiřující port + 6 GPIO
- 💻 Kompatibilní s Arduino, UIFlow, MicroPython
📐 Schémata
- Schéma hlavní desky PDF
- Schéma rozšiřující desky PDF
📄 Datasheety
- ESP32-S3-PICO-1-N8R8
- Kamera OV3660
- Pohybový senzor BMI270
- Geomagnetický senzor BMM150
💻 Podpora softwaru
Arduino
- Rychlý startovní průvodce
- Příklad webové kamery
ESP-IDF
- Výchozí firmware (ZIP)
📚 Doporučené články
M5Stack ATOMS3R Camera Kit M12 Verze (OV3660): Nová volba pro technologii chytrého vidění
📦 Obsah balení
- 1 × AtomS3R M12 řadič kamery
🚀 Aplikace
- Plug-and-play USB kamera
- Detekce pohybu a snímání orientace
- Nositelné elektronické zařízení
- Ovládání chytrých domácích zařízení
- Okrajové výpočty IoT
📊 Technické specifikace
| Specifikace | Parametr |
|---|---|
| 🧠 SoC | ESP32-S3-PICO-1-N8R8, dvoujádrový Xtensa LX7 @ 240MHz, podpora USB-OTG |
| 🧮 PSRAM | 8MB |
| 💾 Flash | 8MB |
| 🎯 Šesti-osý pohybový senzor (BMI270) | Přesnost: 0,05 % (zrychlení), 0,05°/s (úhlová rychlost) I2C adresa: 0x68 |
| 🧭 Tříosý geomagnetický senzor (BMM150) | Přesnost: 0,3 μT Namontováno na BMI270, data magnetometru přístupná přes BMI270 |
| 📷 Kamera | Senzor: OV3660 Maximální snímková frekvence: 30 fps Výstup: RAW RGB, RGB565/555/444, CCIR656, YCbCr422, komprimováno Clona: F2.4 Rozlišení: 3MP (3 miliony pixelů) Ohnisková vzdálenost: 1.8 ±5% mm Zorné pole: 120° (FOV) |
| 🌈 Infračervené IR | Vzdálenost vyzařování @ 180°: 12.46m Vzdálenost vyzařování @ 90°: 1.45m Vzdálenost vyzařování @ 45°: 3.88m |
| 🌙 Proud v režimu spánku | GPIO 5V: 11.63 μA Grove 5V: 10.75 μA USB 5V: 92.50 μA (zahrnuje ztrátu na PD rezistoru) |
| 🔌 Rezervované GPIO | G5, G6, G7, G8, G38, G39 |
| 🌡️ Provozní teplota | 0 °C ~ 40 °C |
| 📐 Rozměry produktu | 24 × 24 × 23.8 mm |
| 📦 Rozměry balení | 47 × 46 × 27 mm |
| ⚖️ Hmotnost produktu | 54 g |
| 📦 Hmotnost balení | 85.5 g |
