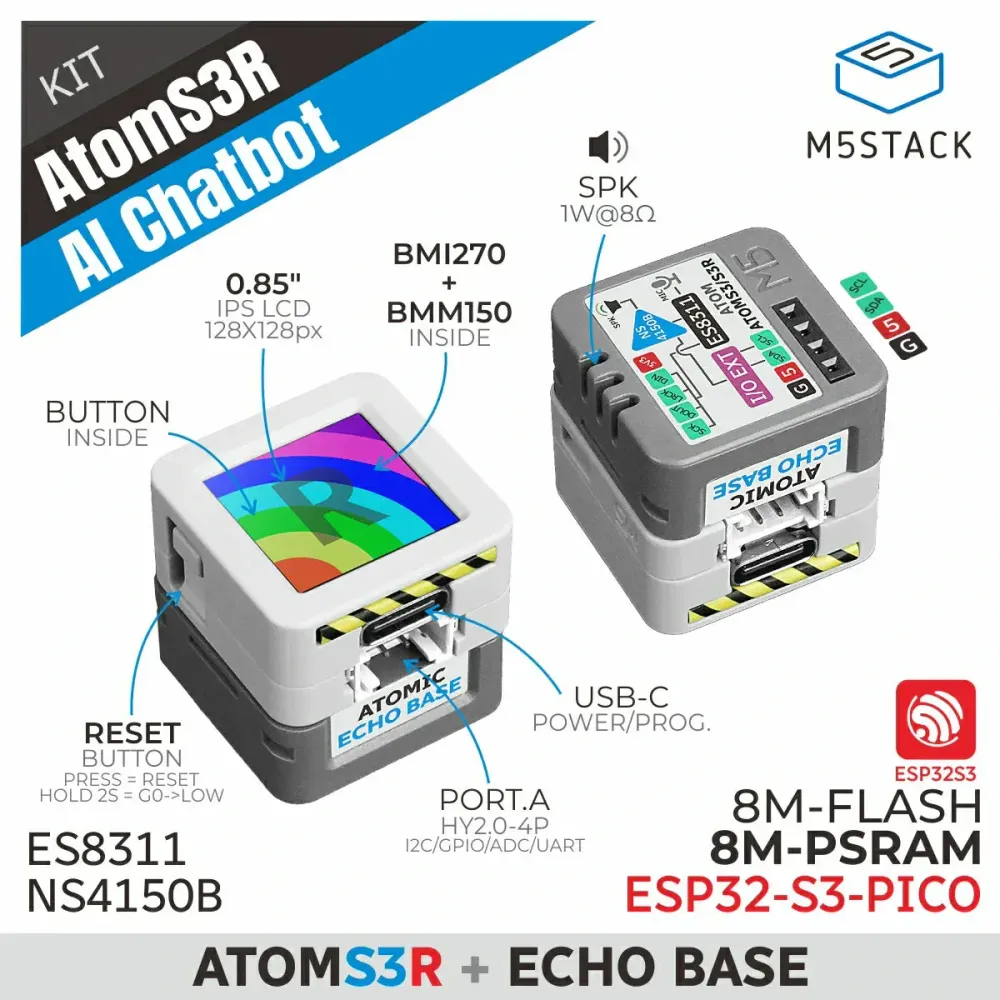

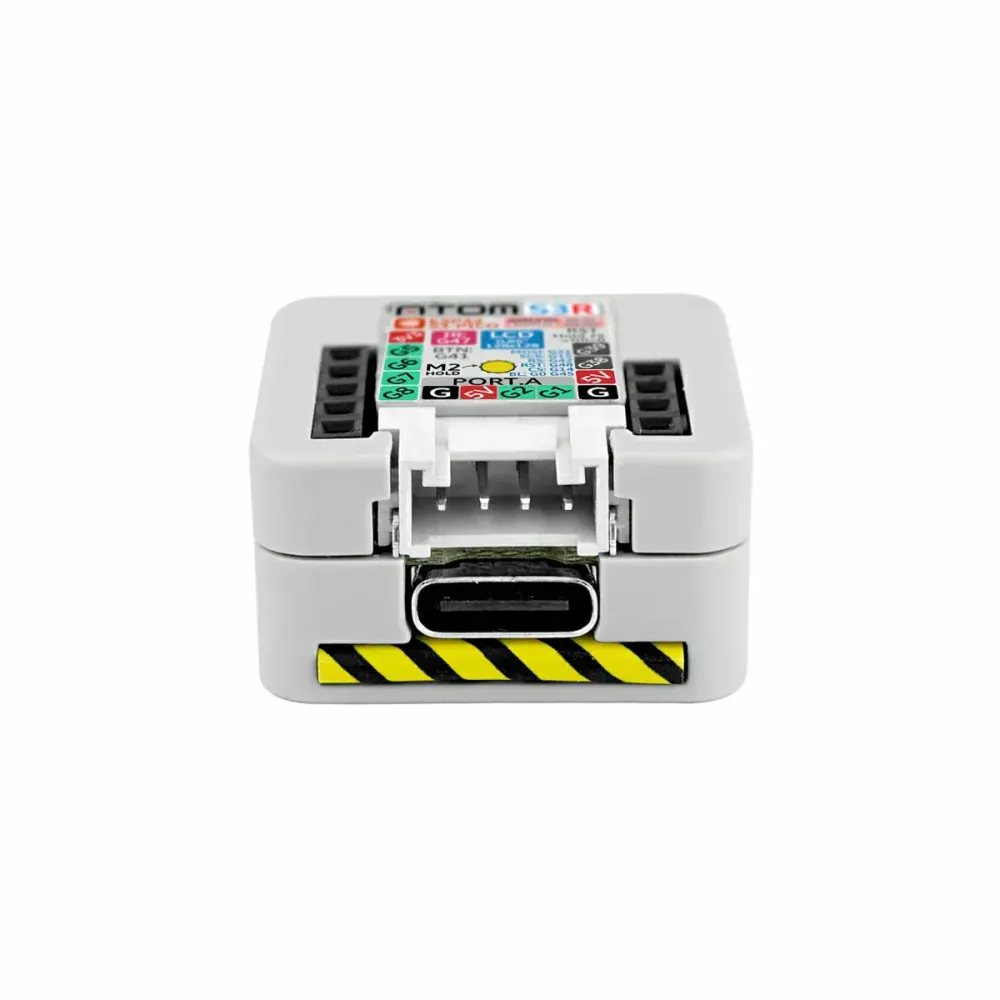

🧩 AtomS3R-AI Chatbot Kit je kompaktní AI hlasová vývojová platforma navržená pro interaktivní hlasovou komunikaci v reálném čase, rozpoznávání probouzecího slova a spolupráci edge-cloud. Skládá se ze dvou modulů: AtomS3R řadiče a Atomic Echo Base.
🎛️ Řadič je poháněn čipem ESP32-S3-PICO-1-N8R8, nabízí 8MB Flash + 8MB PSRAM, 9osý IMU (BMI270 + BMM150) a IR vysílač. Echo Base obsahuje ES8311 audio kodek pro vysoce kvalitní dekódování, který ovládá jak MEMS mikrofon, tak 1W reproduktor.
🗣️ Sada podporuje integraci s hlasovými asistenty XiaoZhi, OpenAI a Volcengine, umožňující rozpoznávání s nízkou latencí a přizpůsobitelná probouzecí slova.
🔧 Funkce
- Podpora hlasových asistentů XiaoZhi, OpenAI, Volcengine
- AI rozpoznávání hlasu s podporou probouzecího slova
- Správa modelů edge-cloud
- Řadič ESP32-S3 s 8MB Flash + 8MB PSRAM
- 9osý IMU (BMI270 + BMM150)
- Infračervené ovládání vysílání
- Rozšiřitelný GPIO a HY2.0-4P port
- 24bitový I2S audio kodek (ES8311)
- MEMS digitální mikrofon (≥65 dB SNR)
- Třída D zesilovač (NS4150B)
- Reproduktor 1W @ 8Ω
- Vývojové platformy: ESP-IDF, PlatformIO, Arduino, UiFlow2
📦 Balení obsahuje

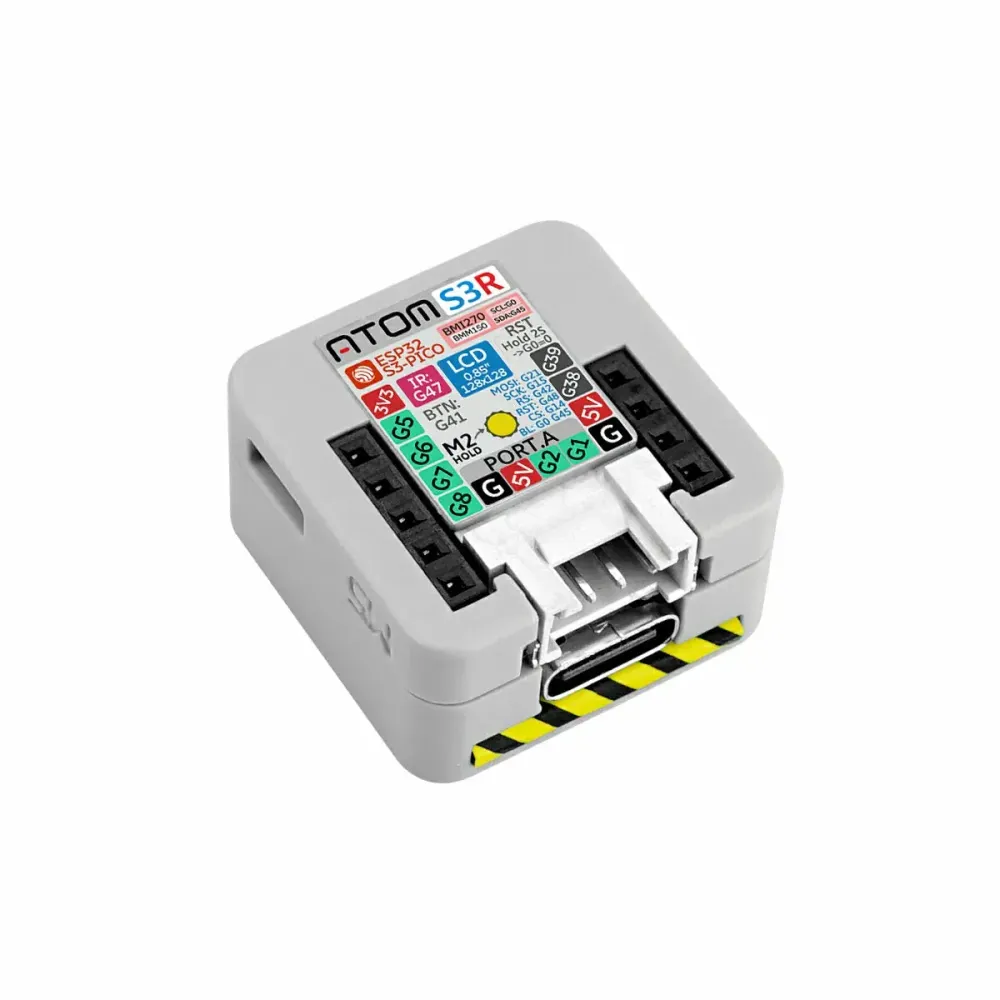

- 1 × AtomS3R

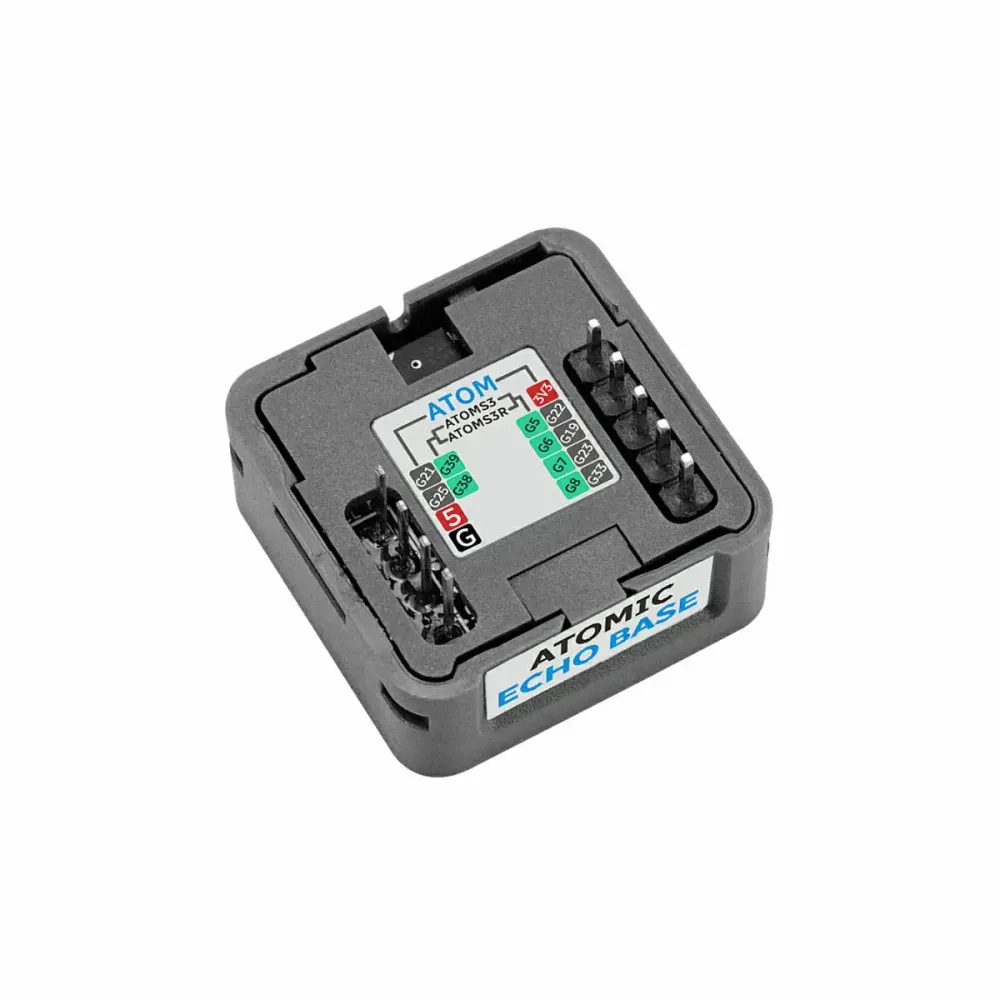

- 1 × základna Atomic Echo
🚀 Aplikace
- Vývoj hlasového asistenta
- Hlasové ovládání chytré domácnosti
📊 Specifikace
| Specifikace | Parametr |
|---|---|
| SoC | ESP32-S3-PICO-1-N8R8, dvoujádrový Xtensa LX7 @240MHz, USB-OTG |
| PSRAM | 8MB |
| Flash paměť | 8MB |
| TFT ovladač | GC9107 |
| Displej | 128×128 barevný IPS |
| 6osý senzor (BMI270) | Přesnost 0,05 %, I2C: 0x68 |
| 3osý geomagnetický (BMM150) | 0,3μT, přes Sensor Hub |
| IR vysílání | 12,46m @ 180° |
| Rozšíření | GPIO: G5–G8, G38, G39 + HY2.0-4P |
| Audio kodek | ES8311, 24bit, I2S |
| Mikrofon | MSM381A3729H9BPC, SNR ≥65dB |
| Zesilovač | NS4150B, třída D |
| Reproduktor | 2014 dutina, 1W @ 8Ω |
| Provozní teplota | 0–40°C |
| Rozměry | AtomS3R: 24×24×12,9mm Echo Base: 24×24×14,14mm |
| Hmotnost | AtomS3R: 6,6g Echo Base: 6,3g |
| Balení | 120×65×16mm, 21,6g |
🔄 Režim stahování
Pro nahrání firmwaru: Podržte tlačítko reset asi 2 sekundy, dokud nezapne zelená LED, pak pusťte. Zařízení přejde do režimu stahování.
📐 Schémata
- Schéma AtomS3R PDF
- Schéma základny Atomic Echo PDF
📌 PinMap
RGB, BMI270, IR, TLAČÍTKO
| ESP32-S3-PICO-1-N8R8 | G0 | G45 | G47 | G41 |
|---|---|---|---|---|
| LP5562 (čip pro ovládání RGB) | SYS_SCL | SYS_SDA | ||
| BMI270 | SYS_SCL | SYS_SDA | ||
| IR | IR_LED_DRV | |||
| TLAČÍTKO | USER_BUT |
BMM150
| BMI270 | BMI270_ASDx | BMI270_ASCx |
|---|---|---|
| BMM150 | A_SDA | A_SCL |
OBRAZOVKA
| ESP32-S3-PICO-1-N8R8 | LP5562_W | G48 | G42 | G21 | G15 | G14 |
|---|---|---|---|---|---|---|
| 0,85palcový IPS | LCD_BL | DISP_RST | DISP_RS | SPI_MOSI | SPI_SCK | DISP_CS |
HY2.0-4P
| HY2.0-4P | Černá | Červená | Žlutá | Bílá |
|---|---|---|---|---|
| PORT.CUSTOM | GND | 5V | G2 | G1 |
Základna Atomic Echo
| Základna Atomic Echo | SCL | SDA | SD/DSDIN | WS/LRCK | ASDOUT | SCK/SCLK |
|---|---|---|---|---|---|---|
| AtomS3R | G39 | G38 | G5 | G6 | G7 | G8 |
📐 Rozměry modelu
📄 Datové listy
- ESP32-S3-PICO-1-N8R8
- BMI270
- BMM150
- ES8311 audio kodek
- MEMS mikrofon
- Zesilovač NS4150B</s
