Upozornění: M5Stack ATOMS3 byl ukončen. Zákazníci jsou vyzváni, aby zakoupili vylepšený M5Stack ATOMS3R, který nabízí lepší stabilitu a rozšířené funkce pro projekty IoT a vestavěného vývoje.
Chcete znát podrobnosti a funkce M5Stack ATOMS3? OpenELAB pro vás připravil podrobný článek o produktu. Klikněte na odkaz a dozvíte se více o funkcích produktu a objevíte další užitečné funkce, které posunou váš zážitek na vyšší úroveň!
Klikněte na níže uvedený odkaz pro náhled
Několik věcí, které možná nevíte o M5Stack ATOMS3 – OpenELAB

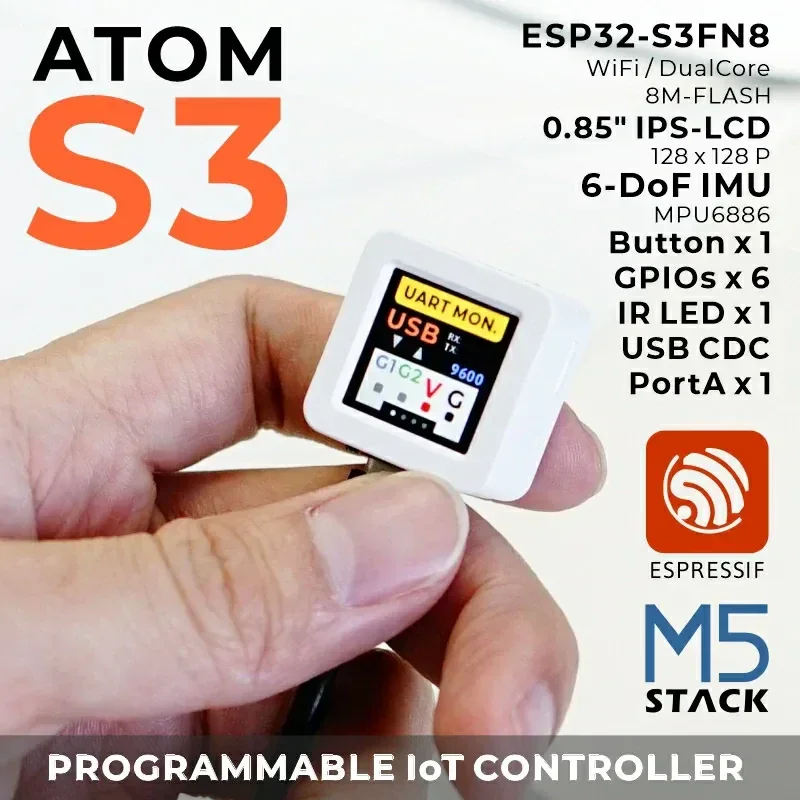

AtomS3 je vysoce integrovaný programovatelný řadič, který využívá výkon čipu ESP32-S3.
Tento kompaktní řadič nabízí řadu funkcí, včetně integrované WiFi a 8MB vestavěné FLASH paměti. Díky čipu ESP32-S3 poskytuje AtomS3 vynikající výkon a všestrannost pro různé aplikace.

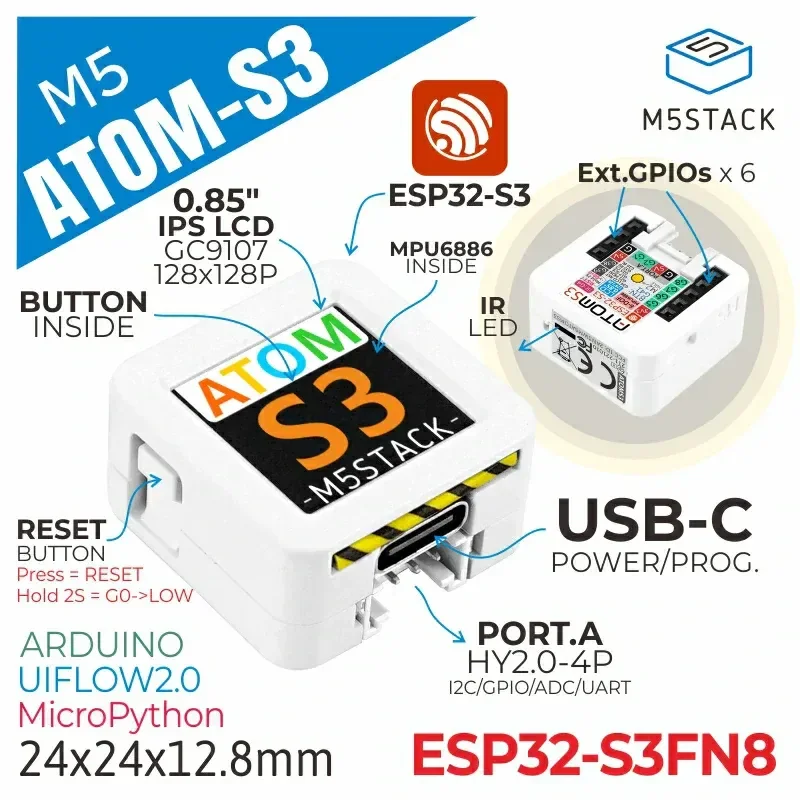

AtomS3 má elegantní 0,85palcový IPS displej, který poskytuje jasnou vizuální zpětnou vazbu a interakci uživatele. Spodní část obrazovky je vybavena programovatelnými tlačítky, která umožňují přizpůsobitelné funkce a lepší ovládání uživatele. Obsahuje vestavěný obvod 5V na 3,3V, který zajišťuje stabilní napájení pro spolehlivý provoz. Řadič obsahuje 6osý gyroskopický senzor MPU6886, který umožňuje přesné detekování pohybu a sledování orientace. Na palubě je rozhraní Type-C, které usnadňuje jak napájení, tak stahování firmwaru. Dále AtomS3 nabízí jeden rozšiřující port HY2.0-4P, šest GPIO a napájecí piny vyhrazené ve spodní části pro bezproblémovou integraci a rozšíření různých aplikací.
AtomS3 je navržen s ohledem na kompaktnost, jeho rozměry jsou pouze 24*24*13 mm. Jeho malý formát ho činí vhodným pro širokou škálu vestavěných chytrých zařízení. Ať už jde o robotiku, IoT zařízení nebo jiné vestavěné systémy, AtomS3 poskytuje výkonné a flexibilní řešení pro splnění požadavků projektu.
Připomenutí: Pokud potřebujete nahrát firmware, stiskněte a podržte tlačítko reset (asi 2 sekundy), dokud se nerozsvítí vnitřní zelená LED, poté tlačítko uvolněte. Zařízení tím vstoupí do režimu stahování a čeká na nahrání.
Funkce
-
Vyvinuto na základě ESP32-S3FN8
-
Funkce stahování přes USB
-
Vestavěný 3osý gyroskop a 3osý akcelerometr (MPU6886)
-
Programovatelná tlačítka
-
0,85palcový LCD displej
-
Funkce infračerveného vysílání
-

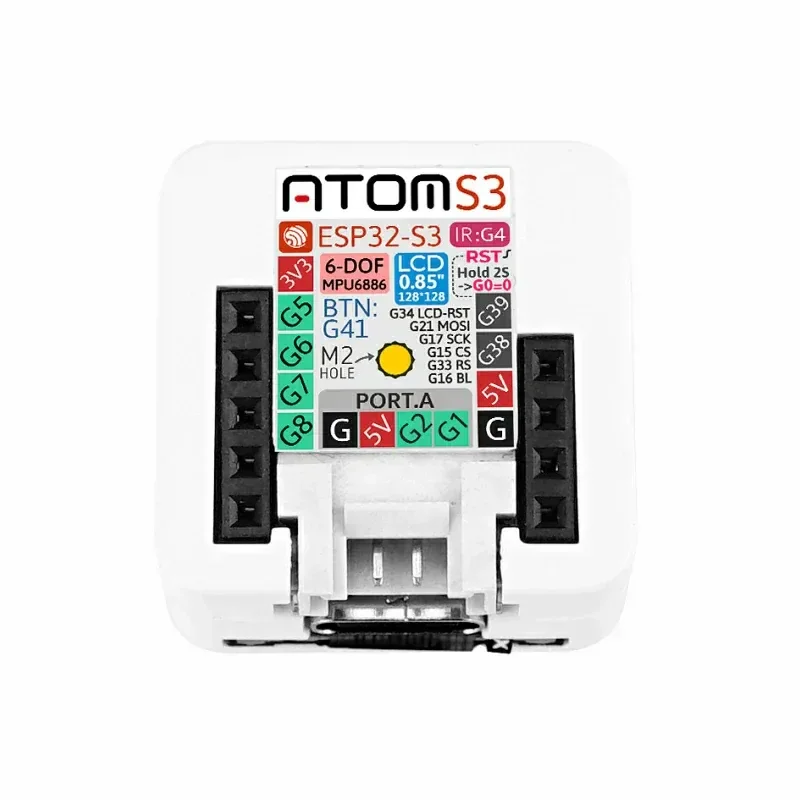

Rozšiřitelné piny a rozhraní
-
Vývojová platforma: Arduino, UIFlow
Obsah balení
-
1x AtomS3
Použití
-
IoT uzel
-
Mikrořadič
-
Nositelná zařízení
Specifikace
| Zdroj | Parametry |
|---|---|
| MCU | ESP32-S3FN8 |
| DCDC | SY8089 |
| IMU | MPU6886 |
| LCD | N085-1212TBWIG06-C08 |
| Provozní teplota | 0°C ~ 40°C |
| Rozlišení | 128(H)RGB x 128(V) |
| Podporované napětí | 5V |
| Způsob napájení | TYPE C |
| Výstupní napětí | 3,3V |
| IO rozhraní × 6 | G5/G6/G7/G8/G38G39 |
| Komunikační protokol displeje | SPI |
| Rozměry produktu | 24mm × 24mm × 13mm |
| Rozměry balení | 65mm × 44.5mm × 14mm |
| Hmotnost produktu | 6.8g |
| Hmotnost balení | 10.9g |
