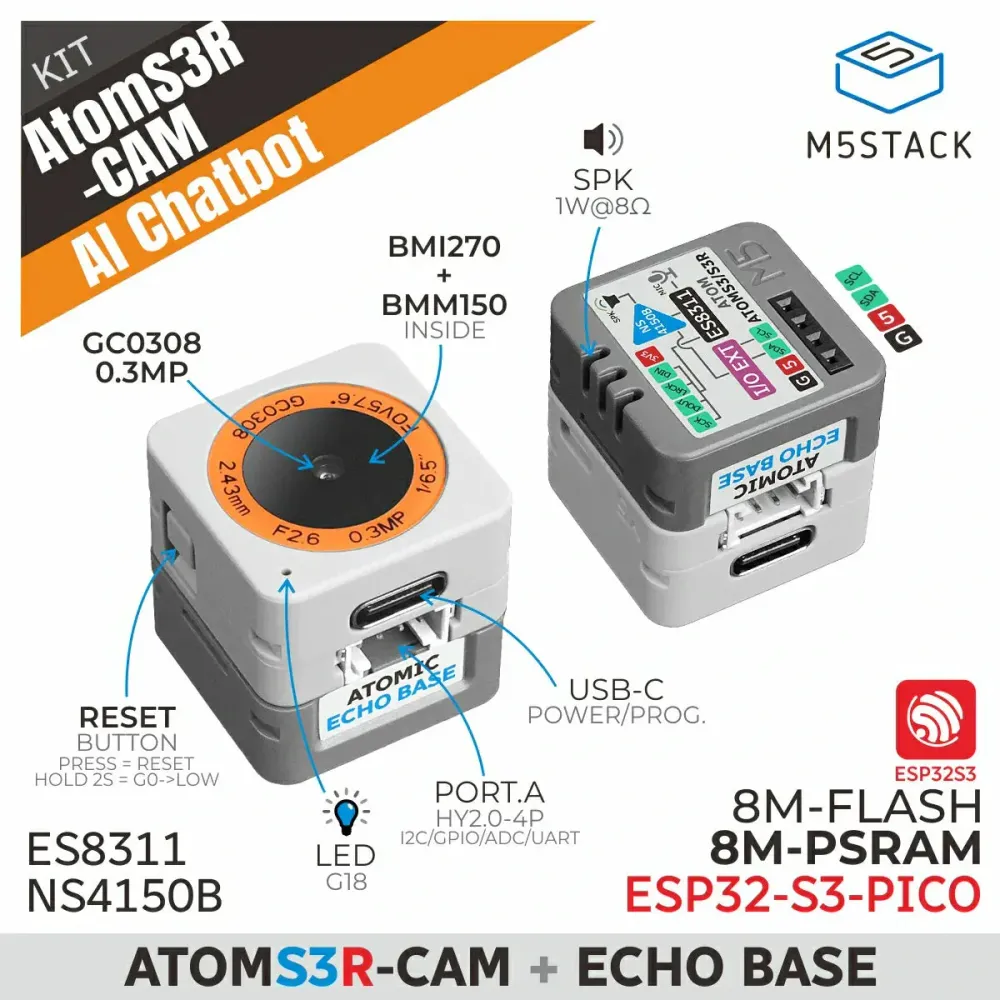

M5Stack AtomS3R-CAM AI Kamera Chatbot Kit (8MB PSRAM)

🔊 AtomS3R-CAM AI Chatbot

AtomS3R-CAM AI Chatbot je vývojová sada pro AI vidění a hlas.

✨ Jádrové komponenty

• 🖥️ Řadič (AtomS3R-CAM) → postavený na čipu ESP32-S3

  • 💾 Paměť: 8MB Flash + 8MB PSRAM

  • 📷 Integrovaná 0,3MP GC0308 kamera

  • 🎯 9osý IMU (BMI270 + BMM150)

  • 🌐 IR vysílací trubice + bohaté periferie

• 🔊 Voice Base (Atomic Echo Base) → poháněno audio kodekem ES8311

  • 🎶 Vysoce věrné dekódování zvuku

  • 🎤 Řízení mikrofonu a reproduktoru

☁️ Integrace & aplikace

• Podporuje hlasového asistenta XiaoZhi, hlasového asistenta OpenAI a hlasového asistenta Volcengine

• Ideální pro projekty hlasových asistentů, chytré domácí systémy a další vestavěné scénáře

Funkce

• Integrovaný hlavní řadič ESP32-S3-PICO-1-N8R8
• 0.3MP GC0308 kamera
• 9osý senzorový systém
• 8MB Flash a 8MB PSRAM
• Integrovaná IR vysílací trubice
• Rozšiřitelné piny a rozhraní
• Plně duplexní I2S hlas
• 24bitový audio kodek
• MEMS digitální mikrofon
• Třída D zesilovač (8Ω @ 1W reproduktor)
• Vývojové platformy:

ESP-IDF

PlatformIO

Arduino

UiFlow2

Obsahuje

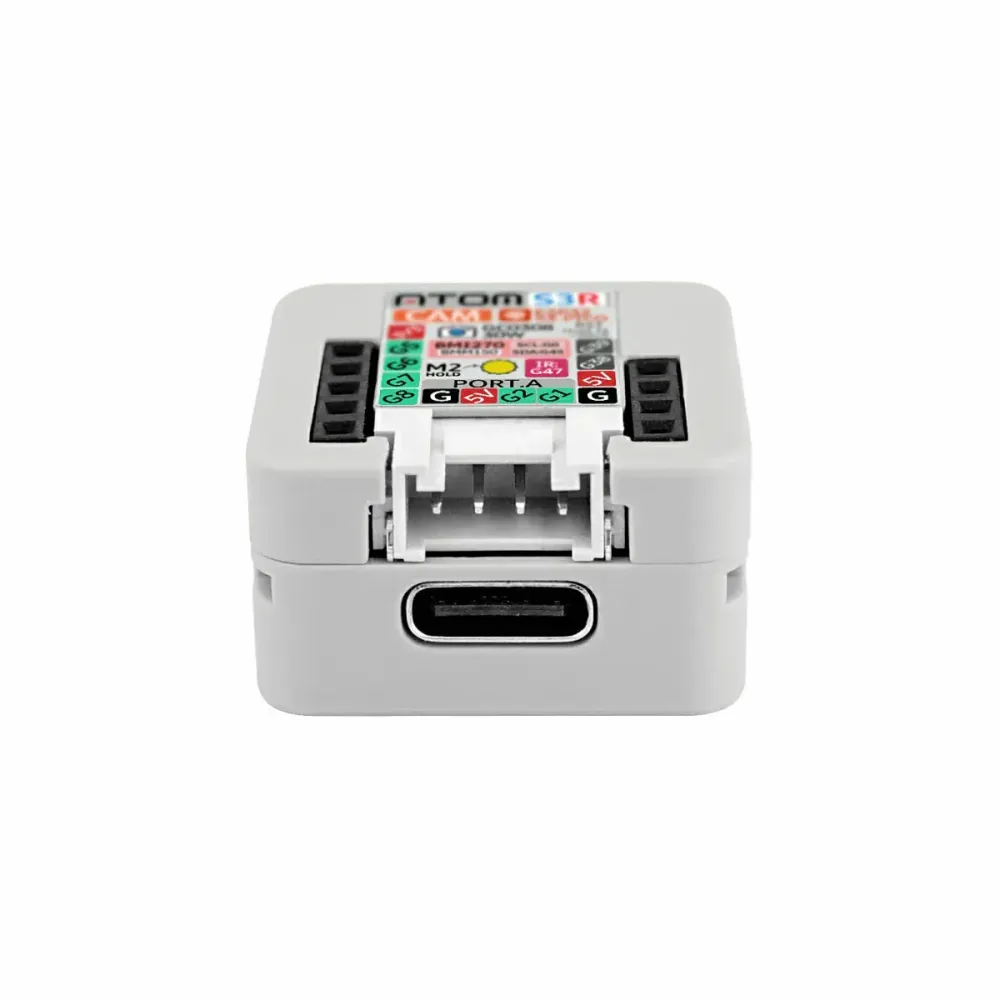

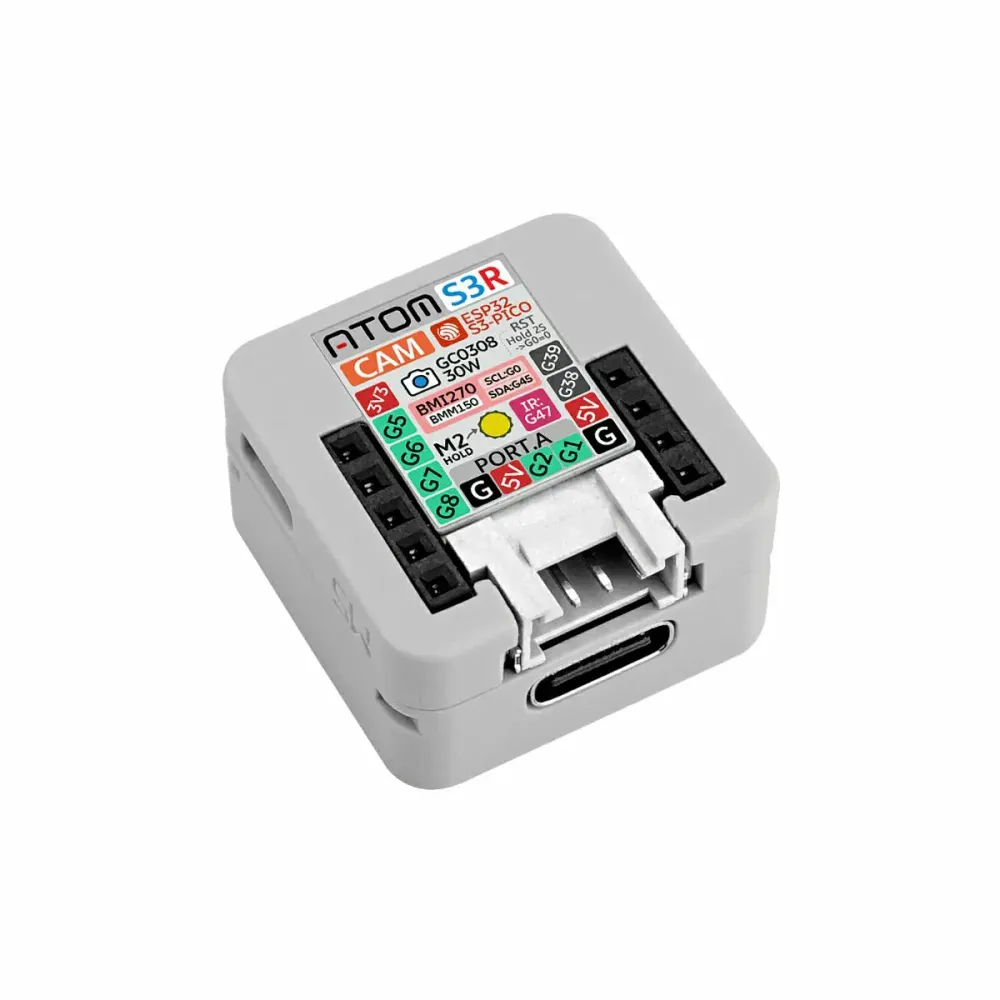

• 1 x AtomS3R-CAM

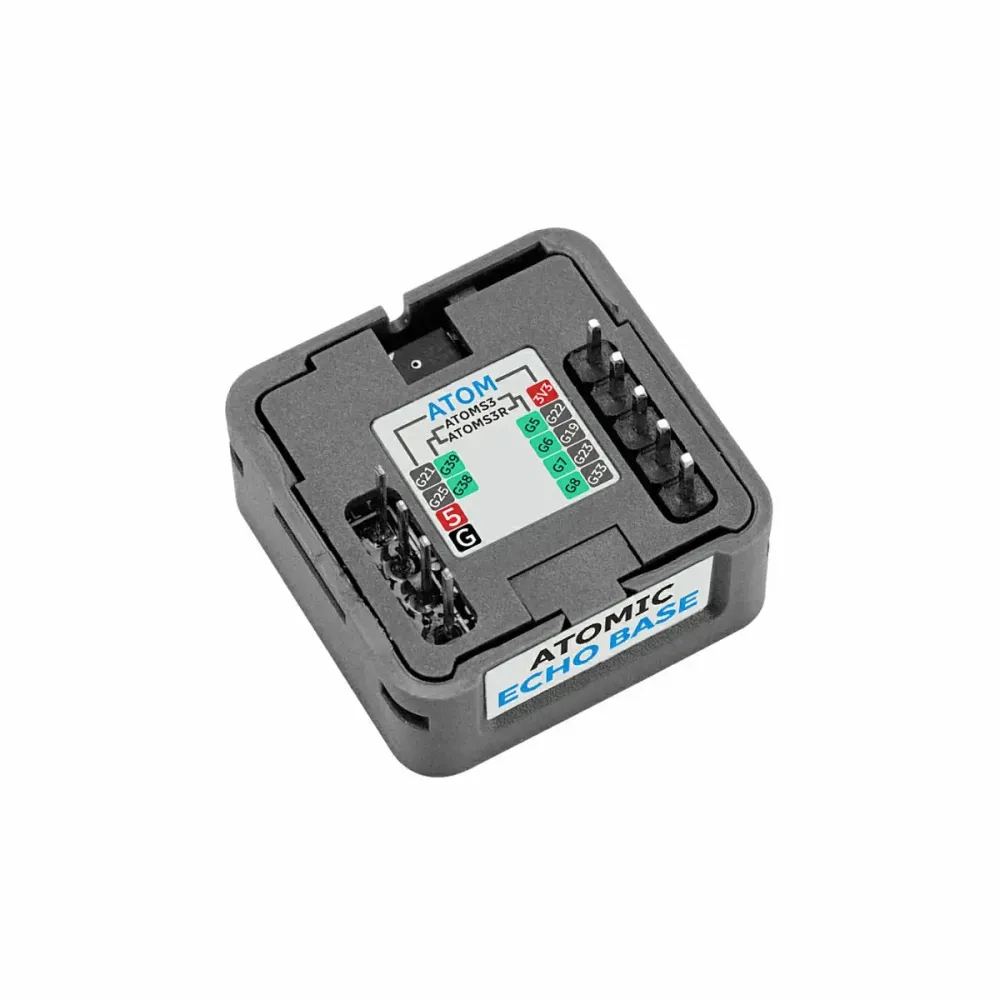

• 1 x Atomic Echo Base

Aplikace

• Hlasový asistent
• Chytrá domácnost

Specifikace

Specifikace	Parametr
SoC	ESP32-S3-PICO-1-N8R8 s dvoujádrovým procesorem Xtensa LX7, až 240MHz @ USB-OTG
Úložiště	8 MB Flash + 8 MB PSRAM
Bezdrátové	Wi‑Fi 2.4 GHz
Kamera	GC0308, 0.3 MP, F2.6, 57.6° zorné pole
Infračervený IR	Vyzařovací úhel 180°, až 12,46 m za nepřerušených podmínek
6osý IMU (BMI270)	Přesnost: 0,05 % (zrychlení), 0,05°/s (úhlová rychlost) I2C adresa: 0x68
3osý magnetometr (BMM150)	Přesnost: 0,3 μT Namontováno na BMI270, data přístupná přes BMI270
Rozšiřující rozhraní	Spodní GPIO: G5/G6/G7/G8/G38/G39 a rozšiřující port HY2.0-4P
Audio kodek	ES8311: 24bitové rozlišení, používá protokol I2S
MEMS mikrofon	MSM381A3729H9BPC, SNR: ≥65 dB
Výkonový zesilovač	NS4150B: zesilovač třídy D
Reproduktor	2014 cavity speaker: 1W @ 8Ω
Provozní teplota	0 ~ 40°C
Velikost produktu	AtomS3R-CAM: 24,0 x 24,0 x 13,5 mm Atomic Echo Base: 24,0 x 24,0 x 14,14 mm
Hmotnost produktu	AtomS3R-CAM: 7,4g Atomic Echo Base: 6,3g
Velikost balení	120,0 x 65,0 x 16,0 mm
Hmotnost balení	22.1 g

Naučte se

Režim stahování

Pro nahrání firmwaru stiskněte a držte tlačítko reset asi 2 sekundy, dokud nezaplaví vnitřní zelená LED, poté uvolněte. Zařízení vstoupí do režimu stahování a bude připraveno k nahrání.

Schémata

• Schéma hlavní desky AtomS3R-CAM
• Schéma rozšiřující desky AtomS3R-CAM
• Schéma Atomic Echo Base PDF

PinMap

BMI270 & IR & RGB

ESP32-S3-PICO-1-N8R8	G0	G45	G47
LP5562 (Řídicí čip RGB)	SYS_SCL	SYS_SDA
BMI270	SYS_SCL	SYS_SDA
IR			IR_LED_DRV

BMM150

BMI270	BMI270_ASDx	BMI270_ASCx
BMM150	A_SDA	A_SCL

BMM150 je namontován na BMI270 a je připojen přes pomocný I2C port Sensor Hubu BMI270 pro sjednocené získávání dat z 9-osého senzoru.

GC0308

<td

GC0308	ESP32-S3-PICO-1-N8R8
CAM_SDA	G12
CAM_SCL	G9
VSYNC	G10
HREF	G14
Y9	G13
XCLK	G21
Y8	G11
Y7	G17
PCLK	G40
