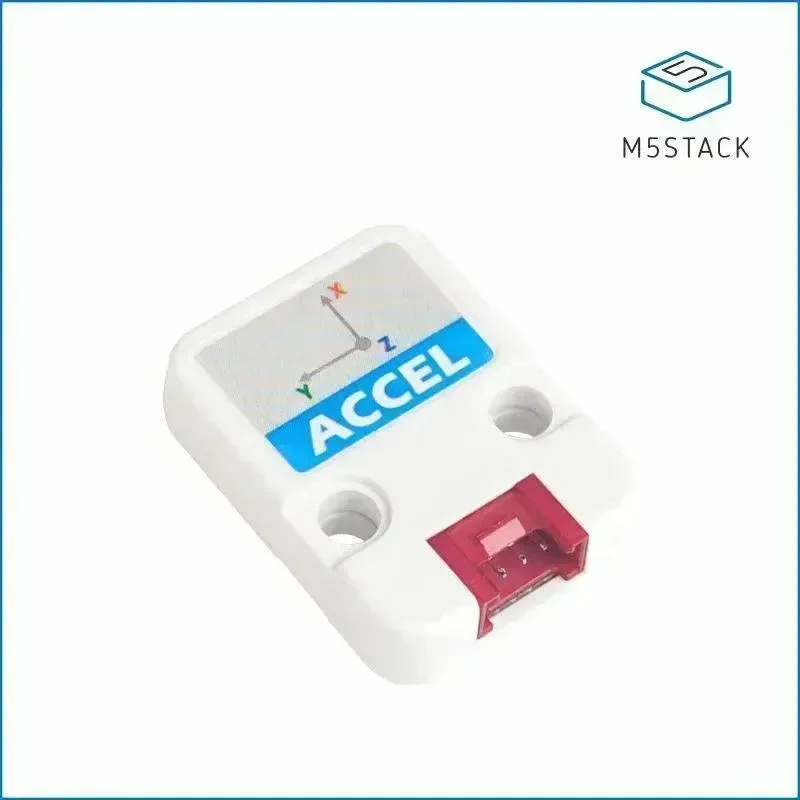

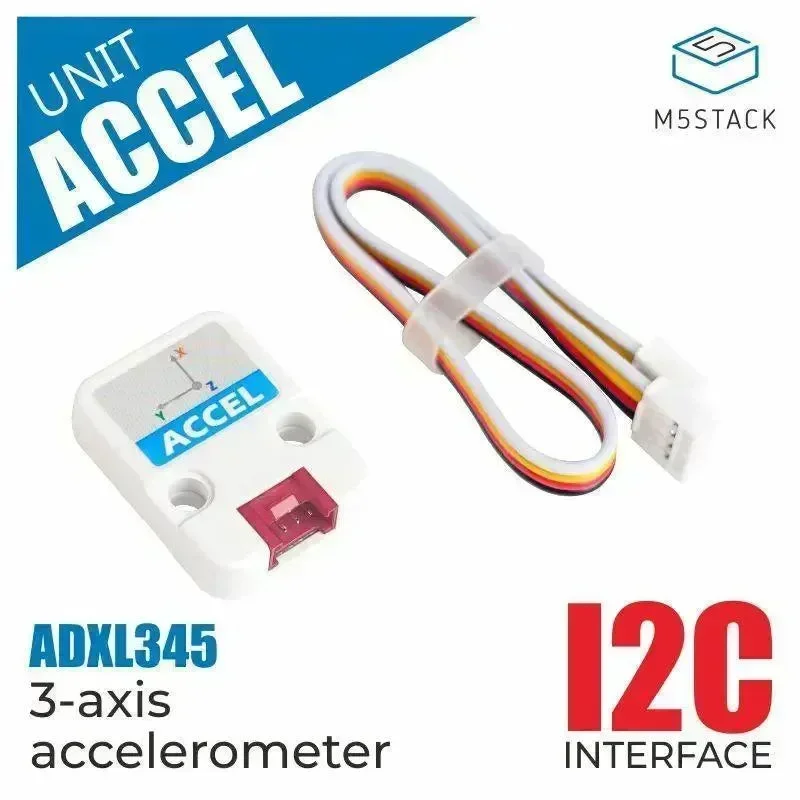

ACCEL je jednotka pohybového senzoru. Integrovaná s ADXL 345 a ACC je schopna získat 3-osé zrychlení. ADXL 345 je malý, tenký, ultra nízká spotřeba energie 3-osý akcelerometr s vysokým rozlišením (13 bitů) měření až do ±16 g. Digitální výstupní data jsou formátována jako 16bitový doplněk do dvou a jsou přístupná přes digitální rozhraní I2C (adresa: 0x53). V této jednotce jsme použili sériové rozhraní I2C.
Co je to akcelerometr?
Akcelerometr je elektromechanické zařízení, které měří zrychlení. Tyto síly mohou být statické, jako je stálá síla gravitace táhnoucí za vaše nohy, nebo mohou být dynamické – způsobené pohybem nebo vibracemi akcelerometru.
K čemu jsou akcelerometry užitečné?
Měřením množství statického zrychlení způsobeného gravitací můžete zjistit úhel, pod kterým je zařízení nakloněno vzhledem k Zemi. Snímáním množství dynamického zrychlení můžete analyzovat, jak se zařízení pohybuje. Zpočátku měření náklonu a zrychlení nemusí vypadat příliš zajímavě. Nicméně inženýři přišli s mnoha způsoby, jak s nimi vytvořit opravdu užitečné produkty.
Vlastnosti
- Ultra nízká spotřeba energie
- Detekce jednoho/dvojího klepnutí
- Sledování aktivity/neaktivity
- Detekce volného pádu
- Digitální rozhraní I2C
- Široký teplotní rozsah

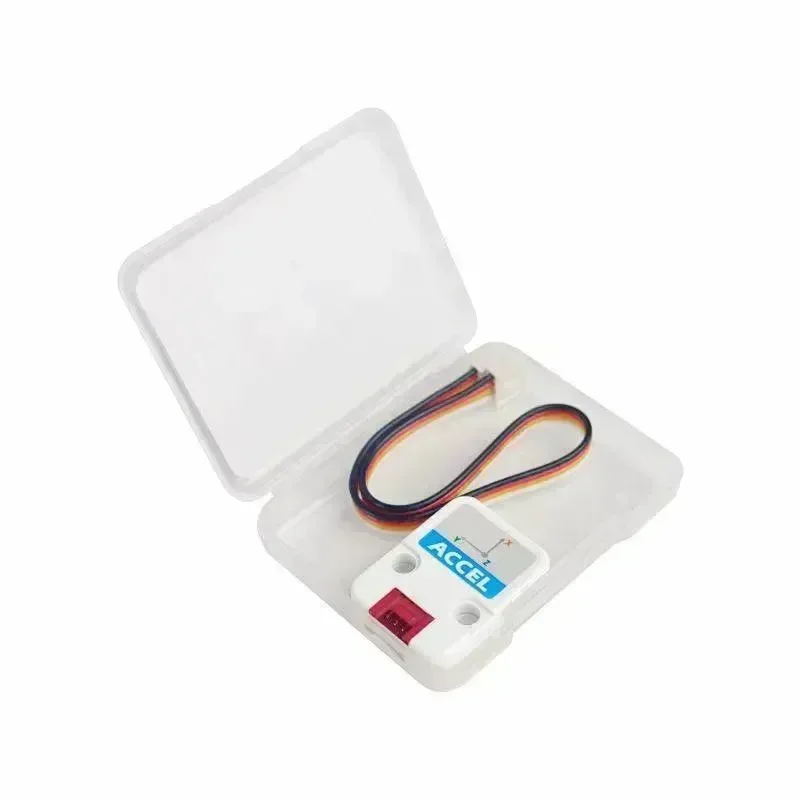

Zahrnuje
- 1x jednotka ACC
- 1x kabel GROVE
Aplikace
- Monitorování budov a konstrukcí
- Navigace
- Snímání orientace
Specifikace
| Rozsah měření | ± 16 g |
| Komunikační protokol | I2C:0x53 |
| Rezoluce | Rozlišení 10bitového pevného rozlišení se zvyšuje s nárůstem rozsahu g, až na 13 bitů při ± 16 g |
| Spotřeba energie | Když VS = 2,5 V (typické), tak nízká jako 23 µA v měřicím režimu a 0,1 µA v pohotovostním režimu |
| Rozsah vstupního/výstupního napětí | 1.7 V to VS |
| Provozní teplota | −40 °C až +85 °C |
| Čistá hmotnost | 4g |
| Celková hmotnost | 16 g |

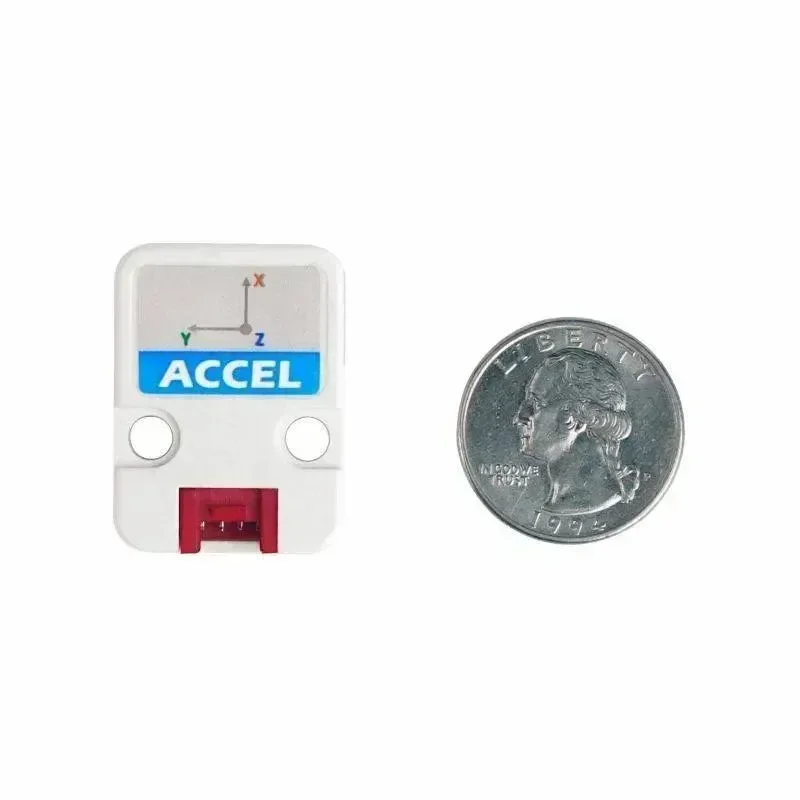

| Velikost produktu | 32*24*8 mm |
| Velikost balení | 68*52*12 mm |
