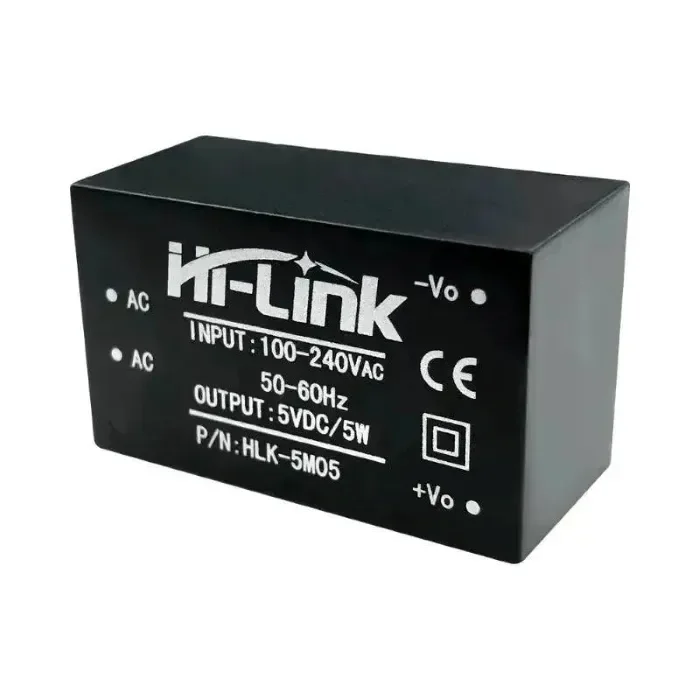

Hi-Link AC-DC 5W napájecí modul 220V na DC měnič Minimální objednávka 20 ks.

Hi-Link HLK-5M série 5W AC-DC měnič je kompaktní, plně izolovaný napájecí modul přijímající široký vstup 85–264VAC a dodávající stabilní nízkonapěťový DC výstup. S jmenovitým výkonem 5W a 7 možnostmi výstupního napětí je ideální pro chytrá domácí zařízení, IoT senzory, průmyslové řídicí jednotky a vestavěné systémy vyžadující síťové napájení nízkonapěťových větví.

Specifikace

• Rozsah vstupního napětí: 85–264VAC / 120–370VDC
• Jmenovité vstupní napětí: 100–240VAC
• Maximální vstupní napětí: ≤280VAC
• Vstupní proud: ≤0,15A (při 220VAC plné zátěži)
• Nárazový proud: ≤20A
• Výstupní výkon: 5W (jmenovitý)
• Možnosti výstupního napětí: 3,3V / 5V / 9V / 12V / 15V / 24V
• Výstupní proud: Až 1500mA (3,3V) / 1000mA (5V) / 555mA (9V) / 416mA (12V) / 333mA (15V) / 208mA (24V)
• Výstupní zvlnění: ≤100mVp-p (typicky)
• Účinnost: ≥77 % při 220VAC plné zátěži
• Izolační napětí: Vstup–výstup ≥3000VAC
• Ochrana proti přetížení: 110 %–150 % jmenovitého výkonu, automatické obnovení
• Ochrana proti zkratu: Nepřetržitá, automatické obnovení
• Provozní teplota: -25 °C až +60 °C
• Teplota skladování: -40 °C až +80 °C
• Vlhkost: 5–95 % RH (bez kondenzace)
• Atmosférický tlak: 80–106 kPa
• Rozměry: 38 mm × 25 mm × 18 mm
• Hmotnost: přibližně 20 g
• Certifikace: CE, RoHS kompatibilní

Aplikace

• IoT senzorové uzly a brány napájené z 220V sítě
• Zařízení chytré domácnosti (chytré spínače, termostaty, zvonky)
• Napájení mikrokontrolérů Arduino / ESP32 / STM32 ze sítě
• Vestavěné napájení Raspberry Pi Zero / A+ (varianta 5V / 1000mA)
• Pomocný napájecí rozvod 12V / 24V pro průmyslové řídicí panely
• Napájení LED pásků a kontrolních světel
• Bezpečnostní systémy (poplachové panely, senzory, přístupová kontrola)
• Zařízení pro měření a monitorování spotřeby energie
• Řídicí desky HVAC a automatizace budov
• DIY elektronika vyžadující izolované a regulované síťové napájení

Balení obsahuje

• 1× Hi-Link HLK-5M série 5W napájecí modul (jedno napětí na objednávku)
• Varianty: HLK-5M03 (3,3V/1500mA), HLK-5M05 (5V/1000mA), HLK-5M09 (9V/555mA), HLK-5M12 (12V/416mA), HLK-5M15 (15V/333mA), HLK-5M24 (24V/208mA)
• Nejsou zahrnuty žádné další příslušenství
• Dodáváno v antistatickém ochranném obalu

Hlavní vlastnosti

• Výstupní výkon 5W — dodává o 67 % více energie než série PM 3W, podporuje zátěže s vyšším proudem
• Široký vstupní rozsah (85–264VAC) podporuje 110V a 220V napájení po celém světě bez přepínání
• Úplná galvanická izolace (3000VAC) pro bezpečnost a odolnost proti rušení v návrzích připojených k síti AC
• 6 možností výstupního napětí (3,3V až 24V) pokrývá širokou škálu požadavků vestavěných systémů
• Vysoká účinnost (≥77 %) minimalizuje únik tepla v kompaktních, uzavřených krytech
• Vestavěná ochrana proti zkratu a přetížení s automatickým obnovením — není potřeba ruční reset
• Ultrakompaktní design pro montáž na PCB (38×25×18mm) se vejde přímo do těsných krytů výrobků
• Montáž s vývody pro průchozí díry — pájení přímo na PCB pro spolehlivé mechanické a elektrické spojení
• Nízké výstupní zvlnění (≤100mVp-p) zajišťuje čisté napájení pro mikrokontroléry a citlivé senzory
• CE a RoHS certifikace — splňuje mezinárodní požadavky na bezpečnost a ochranu životního prostředí

Často kladené otázky

• Q: Jaký je rozdíl mezi řadou HLK-5M a HLK-PM?
  A: Řada HLK-PM má výkon 3W, zatímco HLK-5M poskytuje 5W — přibližně o 67 % více výstupního proudu při stejném napětí. Řada 5M má také vyšší účinnost (≥77 % oproti ≥70 %) a lepší regulaci zatížení.
• Q: Může tento modul napájet Raspberry Pi?
  A: HLK-5M05 (5V/1000mA) může napájet Raspberry Pi Zero, A+ nebo lehce zatížené B+. Pro Pi 3/4 při plném zatížení (2,5–3A) se doporučuje modul s vyšším výkonem nebo samostatný zdroj.
• Q: Funguje na 110V střídavého napětí?
  A: Ano. Široký vstupní rozsah (85–264VAC) podporuje jak 110V (Severní Amerika), tak 220V (Evropa/Asie) napájení bez nutnosti úprav.
• Q: Je výstup izolován od vstupu AC?
  A: Ano. Modul poskytuje plnou galvanickou izolaci s izolačním napětím ≥3000VAC mezi vstupem AC a výstupem DC, což zajišťuje bezpečnost pro připojenou elektroniku.
• Q: Potřebuje modul chladič?
  A: Za normálních provozních podmínek není potřeba chladič. Při plném zatížení v uzavřených prostorách zajistěte, aby okolní teplota byla v rozmezí -25°C až +60°C.
• Q: Co se stane při zkratu?
  A: Modul přejde do režimu kontinuální ochrany proti zkratu a automaticky se obnoví po odstranění závady — není potřeba žádný manuální zásah.
• Q: Jak tento modul připevním na PCB?</stron
