Hi-Link AC-DC modul 10W je výkonný kompaktní AC-DC měnič, který převádí 110-240V AC síťové napětí na stabilní DC výstup od 3,3V do 24V. Tento izolovaný spínaný napájecí modul poskytuje jmenovitý výkon 10W s účinností ≥ 78 %, což z něj činí nejsilnější variantu v rodině modulů Hi-Link. Ideální pro průmyslové řízení, IoT brány, řídicí jednotky chytré domácnosti, LED osvětlení a náročné vestavěné systémy, které vyžadují spolehlivý středně výkonný DC napájecí zdroj s minimálním zabraným místem na desce.
Specifikace
- Vstupní napětí: 110V – 240V AC (50/60Hz), univerzální kompatibilita s napájením
- Výstupní možnosti: 3,3V / 5V / 9V / 12V / 15V / 24V DC (6 dostupných modelů)
- Jmenovitý výkon: 10W nepřetržitého výstupního výkonu
- Výstupní proud: Až 3000mA při 3,3V, 2000mA při 5V, 833mA při 12V
- Účinnost: ≥ 78 % typicky při plném zatížení
- Izolační napětí: ≥ 3000V AC galvanická izolace vstupu od výstupu
- Ripple & šum: Nízké výstupní zvlnění pro čisté DC napájení
- Ochrana: Vestavěná ochrana proti přetížení, zkratu a přehřátí s automatickým vypnutím
- Provozní teplota: -25°C až +70°C (průmyslová třída)
- Rozměry: Kompaktní design pro montáž na PCB, o něco větší než 5W verze pro lepší odvod tepla
Použití
- IoT brány: Napájení pro Raspberry Pi, huby založené na ESP32 a brány s více senzory
- Průmyslové řízení: Napájení PLC, desky ovladačů relé, logika ovladačů motorů a automatizační systémy
- Řídicí jednotky chytré domácnosti: Centrální panely domácí automatizace, brány KNX/Zigbee a chytré termostaty
- LED osvětlení: Ovladače LED pásků, podsvícení panelů a napájecí zdroje dekorativního osvětlení
- Vestavěné systémy: Vlastní návrhy PCB vyžadující 10W vestavěnou AC-DC konverzi
- Komunikační zařízení: Ethernetové switche, Wi-Fi routery a napájení průmyslových modemů
- Bezpečnostní systémy: Napájení NVR/DVR, vícekamerové CCTV systémy a hlavní desky přístupových systémů
- 3D tiskárny: Napájení řídicích desek pro 3D tiskárny založené na Marlin a Klipper
- Instrumentace: Digitální panelové měřiče, systémy sběru dat a laboratorní přístroje
- DIY napájecí zdroje: Stolní napájecí projekty, napájení opravárenských stanic a hobby elektronika
Balení obsahuje

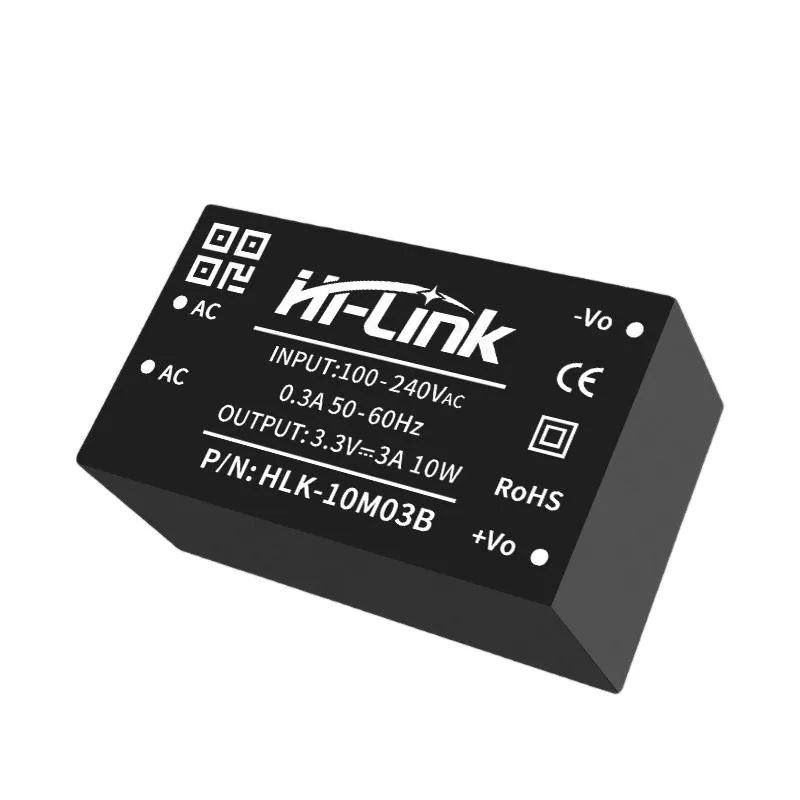

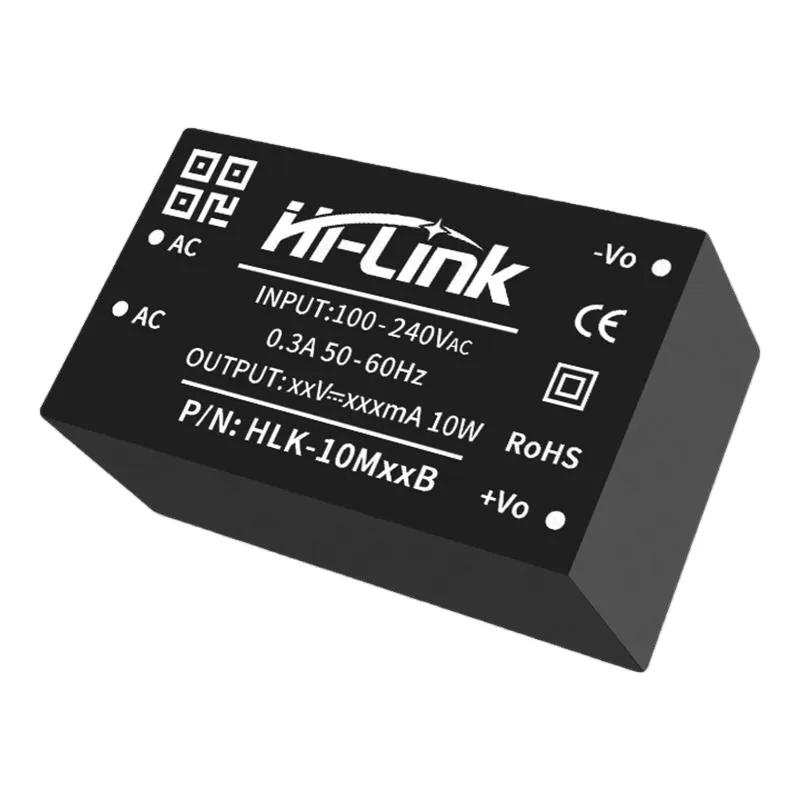

- 1 × Hi-Link HLK-10MxxB AC-DC napájecí modul (vybraná napěťová varianta)
- 1 × Technický list produktu
Klíčové vlastnosti
- 10W vysokovýkonný výstup: 2× více výkonu než 5W a 5× více než 2W moduly ve stejném formátu
- Univerzální AC vstup: Funguje s 110V-240V AC po celém světě, není potřeba volič napětí
- 3000V AC izolace: Bezpečná galvanická izolace mezi AC sítí a DC výstupem
- Vyšší účinnost: ≥ 78% účinnost překonává typické lineární regulátory a malé síťové adaptéry
- Šest napěťových variant: 3,3V, 5V, 9V, 12V, 15V a 24V pokrývají většinu běžných požadavků DC sběrnice
- Trojitá ochrana: Vestavěné ochrany proti přetížení, zkratu a přehřátí
- Průmyslová třída: Hodnoceno pro nepřetržitý provoz od -25°C do +70°C v náročných podmínkách

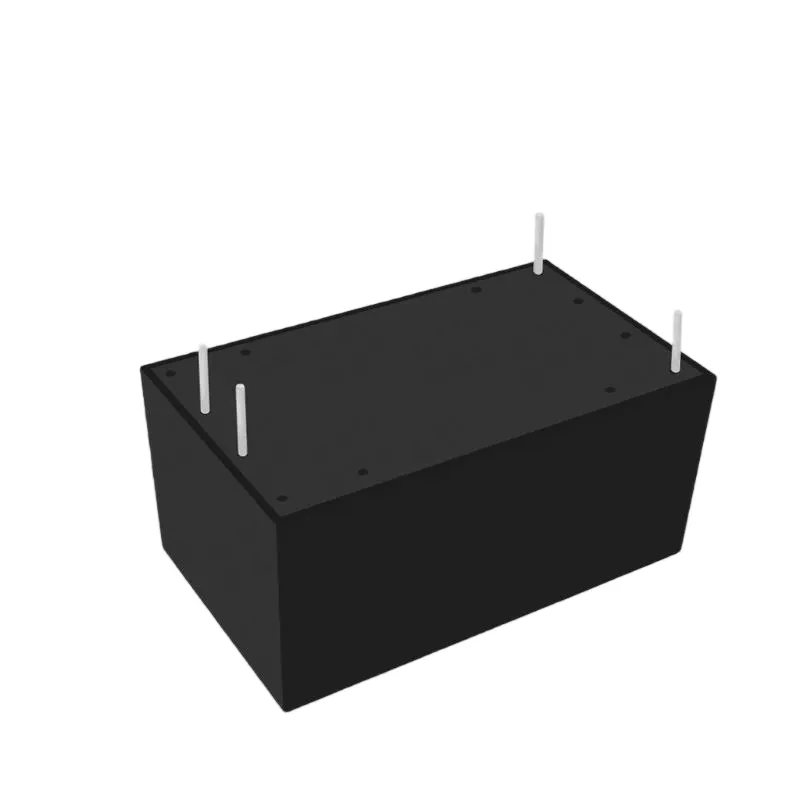

- Kompaktní montáž na PCB: Snadná montáž do otvorů s minimem externích součástek
- Nízké zvlnění: Čistý DC výstup vhodný pro analogové i digitální obvody
- Kompatibilní rodina: Stejná filozofie rozměrů Hi-Link pro snadné škálování výkonu napříč projekty
FAQ
- Q: Jak se 10W modul srovnává s verzemi 5W a 2W?
A: 10W modul dodává 2× více výkonu než 5W a 5× více než 2W. Má stejný vstupní rozsah a specifikace izolace, ale je o něco větší pro lepší tepelnou správu. - Q: Jaký je maximální proud na 5V výstupu?
A: Varianta 5V (HLK-10M05B) může dodat až 2000mA (2A), což stačí pro přímé napájení Raspberry Pi. - Q: Mohu napájet Raspberry Pi 4 tímto modulem?
A: Ano, varianta 5V 2A poskytuje dostatečný výkon pro Raspberry Pi 4 při běžném zatížení bez periferií. - Q: Potřebuje modul chladič při plném zatížení 10W?
A: Při trvalém zatížení 10W se doporučuje dodatečné chlazení (chladič nebo nucený vzduch) pro optimální spolehlivost a životnost. - Q: Je izolace mezi vstupem a výstupem stejná jako u menších modulů?
A: Ano, všechn
