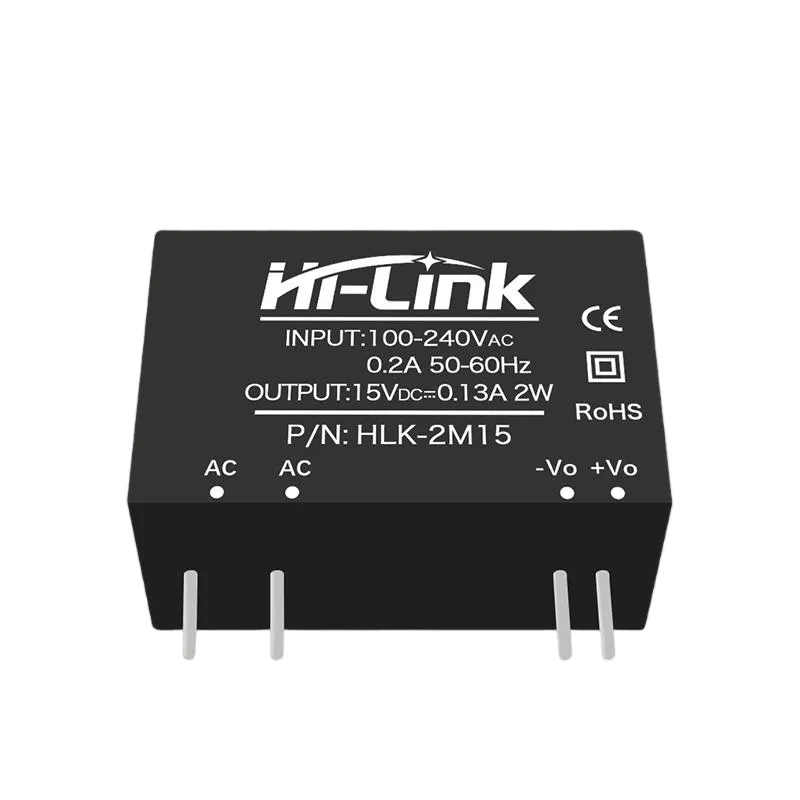

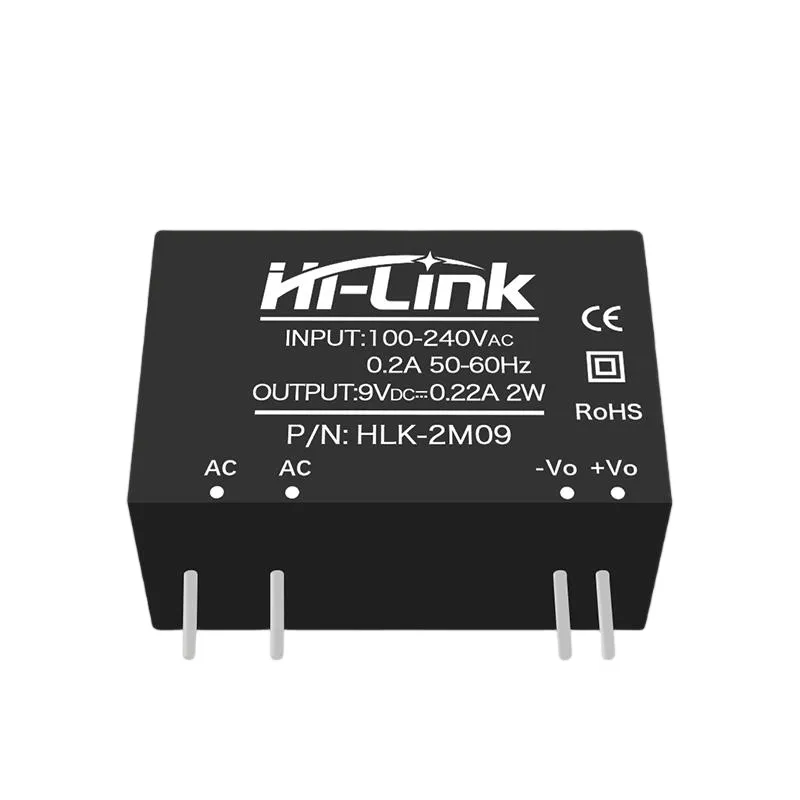

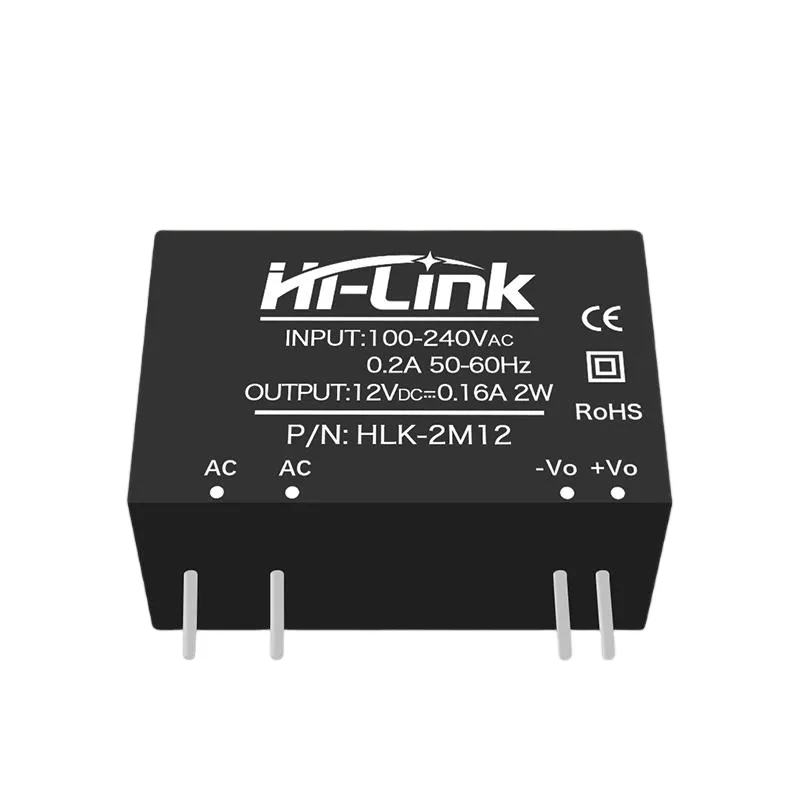

Hi-Link HLK-2M Series AC-DC napájecí modul je kompaktní izolovaný měnič, který snižuje 110-240V AC síťové napětí na stabilní DC výstupní napětí od 3.3V do 24V. S kontinuálním jmenovitým výkonem 2W, účinností ≥70%, izolací ≥3000V AC a vestavěnou ochranou proti zkratu je tento modul pro montáž na PCB ideálním řešením napájení pro IoT zařízení, řídicí jednotky chytré domácnosti, reléové desky a průmyslové vestavěné systémy.
Specifikace
- Vstupní napětí: 85-264V AC (široký rozsah, pokrývá sítě 110V a 240V)
- Vstupní frekvence: 47-63 Hz
- Výstupní napětí: 3.3V / 5V / 9V / 12V / 15V / 24V DC (volba podle SKU)
- Maximální výstupní proud: 3.3V→606mA / 5V→400mA / 9V→222mA / 12V→167mA / 15V→133mA / 24V→83mA
- Jmenovitý výkon: 2W kontinuální výstup
- Účinnost: typicky ≥70 % při plné zátěži
- Izolační napětí: ≥3000V AC (galvanická izolace vstup-výstup)
- Přesnost výstupního napětí: ±5 % při jmenovité zátěži
- Zvlnění a šum: ≤100mVp-p (výstup 5V, šířka pásma 20MHz)
- Regulace napětí na výstupu: ≤±5%
- Regulace napětí na vstupu: ≤±2%
- Ochrana proti zkratu: vestavěné automatické obnovení
- Ochrana proti přetížení: 105-160 % jmenovitého proudu
- Provozní teplota: -25°C až +60°C (snížení výkonu nad 40°C)
- Teplota skladování: -40°C až +85°C
- Způsob chlazení: volná konvekce vzduchu (bez potřeby chladiče)
- Rozměry PCB: 34 × 20 × 16mm (D × Š × V)
- Montáž: DIP / průchodkové otvory na PCB
- Hmotnost: přibližně 15g
- Bezpečnostní normy: design certifikovaný CE / UL; PCB používá nehořlavý materiál UL94-V0
Klíčové vlastnosti
- Široký rozsah vstupního AC napětí 85-264V pokrývá světové sítě (110V/120V/220V/240V)
- Šest možností výstupního napětí v jedné řadě modulů: 3.3V, 5V, 9V, 12V, 15V, 24V
- Jmenovitý výkon 2W — ideální pro nízkonapěťové vestavěné a IoT aplikace
- Galvanická izolace ≥3000V AC pro bezpečnost obsluhy a odolnost proti rušení signálu
- Vestavěná ochrana proti zkratu a přetížení pro dlouhodobou spolehlivost
- Vysoká účinnost ≥70% — minimální teplo, není potřeba chladič
- Výstup s nízkým zvlněním ≤100mVp-p pro stabilní napájení citlivých MCU a senzorů
- Kompaktní DIP pouzdro pro montáž na PCB — snadná integrace na zakázkové desky
- Design splňující bezpečnostní normy CE/UL — vhodné pro spotřebitelské i průmyslové produkty
- Vylepšení oproti sérii 3W PM: široký vstup 110-240V (oproti pouze 220V) — lepší globální kompatibilita
Aplikace
- IoT senzorové uzly — napájejte moduly ESP8266, ESP32, LoRa přímo ze sítě
- Zařízení chytré domácnosti — nástěnné spínače, řídicí jednotky automatizace, IR vysílače
- Napájení vestavěných mikrokontrolérů — desky Arduino, STM32, PIC
- Napájení relé modulů — napájení optočlenů a cívek relé
- Průmyslové řídicí desky — PLC I/O moduly, pomocné napájení HMI
- Napájení LED driverů — napájení indikačních LED, podsvícení displejů
- Síťová a komunikační zařízení — pomocné napájení routerů, napájení RS-485 transceiverů
- Pomocné napájení lékařských zařízení — nízkonapěťové izolované napájení senzorů
- Obvody pohotovostního režimu elektrických spotřebičů — nepřetržité napájení mikrokontroléru v pohotovostním režimu
- DIY elektronika a prototypování — přímé napájení z elektrické sítě bez objemných transformátorů
Obsah balení
- 1 × Hi-Link HLK-2M série AC-DC napájecí modul (výstupní napětí dle výběru)
- Pinové přiřazení: L (fáze) / N (nulák) vstup; +Vo / -Vo / GND výstup
- Odkaz na datasheet: HLK-2M03 / HLK-2M05 / HLK-2M09 / HLK-2M12 / HLK-2M15 / HLK-2M24
- Nejsou potřeba žádné externí součástky — samostatný provoz, stačí připojit AC a DC piny
FAQ
- Q: Jaký je rozsah vstupního napětí?
A: Série HLK-2M podporuje 85-264V AC, pokrývá 110V (USA/Japonsko) a 220-240V (EU/AU/CN) elektrické sítě po celém světě. - Q: Jaká výstupní napětí a proudy jsou k dispozici?
A: Šest modelů: 3,3V/606mA, 5V/400mA, 9V/222mA, 12V/167mA, 15V/133mA, 24V/83mA — všechny s max. výkonem 2W. - Q: Jak se HLK-2M liší od série HLK-PM 3W?
A: HLK-2M podporuje široký vstup 85-264V AC (globálně kompatibilní), zatímco HLK-PM je určen pouze pro 220V. HLK-2M je vhodný pro mezinárodní
