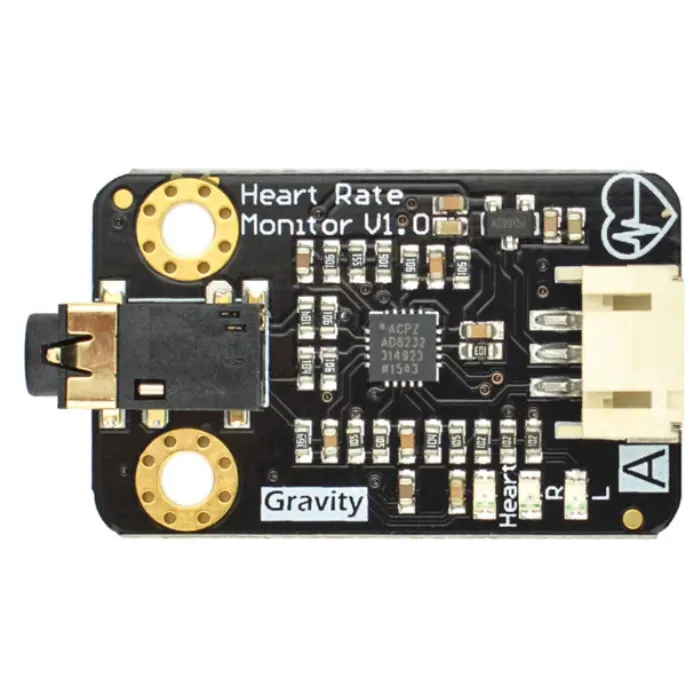

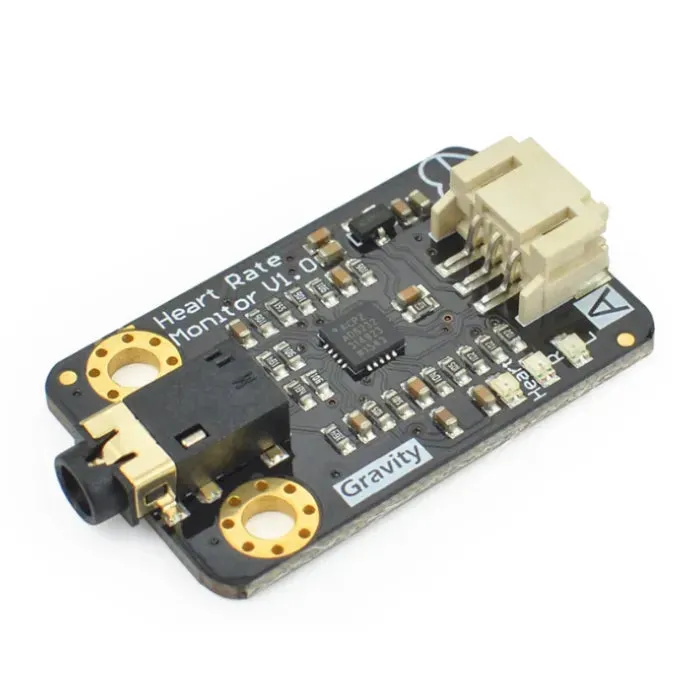

Gravity: ECG senzor srdečního tepu pro Arduino a ESP32

Gravity: Analogový senzor srdečního tepu EKG je vysoce přesný modul navržený pro měření elektrické aktivity srdce. Tento senzor EKG srdečního tepu poskytuje analogový EKG signál a je ideální pro vzdělávací, výzkumné a prototypové účely. Využívá čip AD8232, který filtruje a zesiluje EKG signál, aby poskytl jasná data z intervalů PR a QT. Tento senzor AD8232 EKG zajišťuje přesné měření biopotenciálu pro projekty Arduino.

S podporou vstupu 3,3V až 6V je tento senzor kompatibilní s platformami Arduino, Raspberry Pi, Intel Edison, Joule a Curie. Disponuje Gravity rozhraním, které umožňuje snadnou integraci plug-and-play pomocí IO rozšiřujícího štítu. Senzor EKG pro Arduino umožňuje vývojářům snadno sledovat srdeční tep a EKG signály v reálném čase.

Poznámka: Toto není lékařský přístroj. Je určen pouze pro vývoj a vzdělávací účely a nesmí být používán k diagnostice nebo léčbě zdravotních stavů. Modul senzoru EKG je navržen speciálně pro tvůrce a studenty.

Klíčové specifikace

• SKU: SEN0213

• IC/modul: AD8232 senzor monitoru srdečního tepu ECG

• Vstupní napětí: 3,3V ~ 6V (doporučeno: 5V)

• Výstupní napětí: 0 ~ 3,3V (analogový signál ECG)

• Typ rozhraní: Analogový (konektor PH2.0-3P)

• Provozní proud: <10mA

• Princip měření: ECG (elektrokardiogram) senzorová technologie

• Rozměry (PCB): 35 x 22 mm

• Kompatibilní platformy: Arduino, Raspberry Pi, Intel Edison, Joule, Curie

Funkce

• Metoda ECG, vysoce přesný a stabilní modul senzoru srdečního tepu

• Obsahuje tři elektrody pro lepší snímání signálu ECG AD8232

• Funguje s Arduino IDE Serial Plotter pro vizualizaci signálu ECG v reálném čase

• Kompatibilita 3,3V/5V pro platformy Arduino a ESP32

• Plug-and-play přes Gravity Interface senzor monitoru srdečního tepu

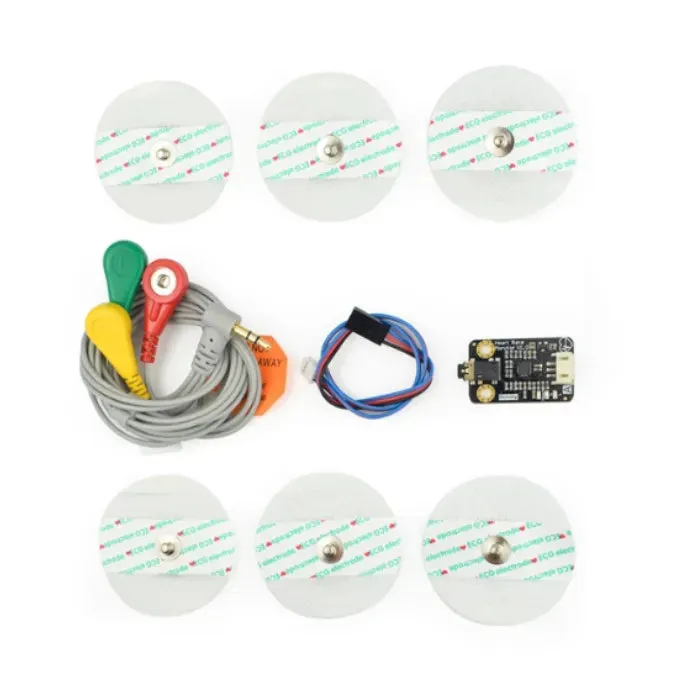

Balení obsahuje

• 1x Senzor monitoru srdečního tepu (modul ECG AD8232)

• 1x Senzorový kabel s elektrodovými podložkami (3 konektory)

• 6x Biomedicínské senzorové podložky pro monitorování srdečního tepu

• 1x PH2.0-3P kabel
