Gravity Analogový TDS senzor/měřič je Arduino-kompatibilní senzor kvality vody navržený DFRobot pro měření TDS (celkových rozpuštěných látek) ve vodě. Jako spolehlivé řešení měřiče TDS odráží čistotu a kvalitu vody měřením množství rozpuštěných pevných látek. Tento TDS senzor je ideální pro domácí vodu, hydroponii a obecné testování kapalin s jakoukoli Arduino deskou.
Díky jasnému analogovému výstupu a vodotěsnému designu sondy vám tato sada senzoru měřiče TDS umožňuje snadno sestavit DIY měřiče TDS nebo automatizované systémy monitorování vody. Tento DFRobot TDS senzor je plug-and-play vhodný jak pro začátečníky s Arduino, tak pro profesionální tvůrce.
Jak měřič TDS funguje
TDS měří celkové množství rozpuštěných látek ve vodě (v ppm). Čím vyšší je hodnota TDS na vašem měřiči TDS, tím více nečistot voda obsahuje. Ideální pitná voda má obvykle TDS < 300 ppm, zatímco hodnoty nad 500 ppm jsou považovány za znečištěné. Použití Arduino senzoru TDS umožňuje sledovat tyto hodnoty v reálném čase.
Modul Gravity TDS senzoru převádí data o kvalitě vody na analogový výstup 0~2,3 V, který lze číst z jakéhokoli analogového vstupu Arduino. Excitační zdroj tohoto DFRobot měřiče TDS je střídavý proud, aby se zabránilo polarizaci, což zlepšuje odolnost sondy a stabilitu měření pro dlouhodobé snímání kvality vody.
Vlastnosti senzoru Gravity TDS
- Široká podpora napětí: Funguje od 3,3V do 5,5V, kompatibilní s většinou Arduino mikrokontrolérů
- Analogový výstup: 0 – 2,3 V, kompatibilní s 3,3V / 5V systémy jako Arduino Uno nebo ESP32
- Vodotěsná sonda TDS: Navržena pro dlouhodobé ponoření a kontinuální měření TDS
- AC excitační zdroj: Zabraňuje polarizaci sondy ve vašem DIY měřiči TDS
- Snadná integrace s Arduino: Není potřeba pájení, Gravity konektor pro plug-and-play použití
- Dostupná alternativa měřiče TDS: Vysoce kvalitní výkon čidla TDS ve srovnání s profesionálními testery
Aplikace TDS metru
- Domácí testování vody na čistotu
- Monitorování živin v hydroponii pomocí Arduino
- Kontrola kvality vody v akváriích s TDS senzorem
- Zavlažovací systémy v zemědělství a testování kapalin
- Vzdělávání v environmentálních vědách zahrnující TDS metry
- Chytré čističky vody (doporučujeme kombinovat tento DFRobot senzor s Gravity: Vodotěsný DS18B20)
Technické specifikace
Signální vysílací deska
| Parametr | Hodnota |
|---|---|
| Vstupní napětí (kompatibilní s Arduino) | 3,3 V ~ 5,5 V |
| Výstupní napětí (TDS signál) | 0 ~ 2,3 V |
| Pracovní proud | 3 ~ 6mA |
| Rozsah měření TDS | 0 ~ 1000 ppm |
| Přesnost TDS metru | ±10 % F.S. (při 25 °C) |

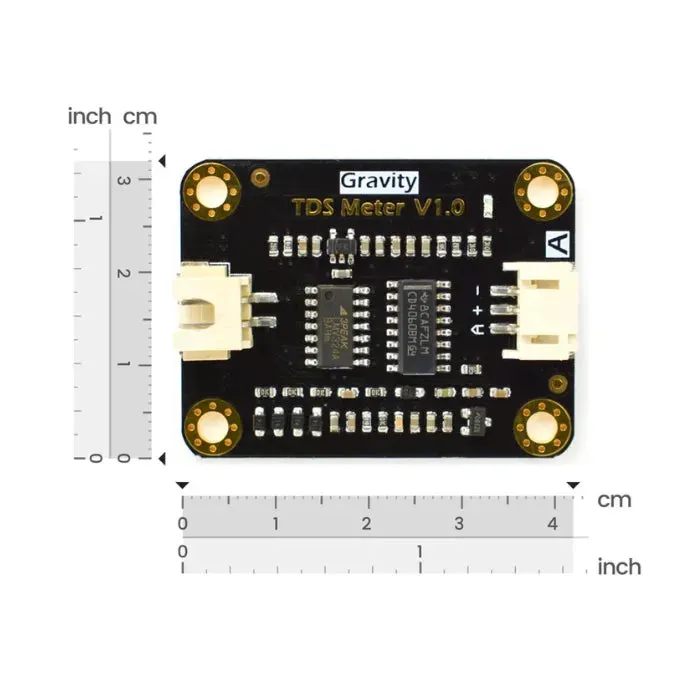

| Velikost | 42 × 32 mm |
| Rozhraní modulu | Gravity PH2.0-3P |
| Rozhraní sondy | XH2.54-2P |
Vodotěsná TDS sonda
| Parametr | Hodnota |
|---|---|
| Počet jehel | 2 |
| Délka TDS sondy | 83 cm |
| Typ konektoru | XH2.54-2P |
| Barva | Černá |
| Vodotěsnost | Ano (pouze hlava sondy a kabel) |
Poznámka: Signální deska TDS metru není vodotěsná. Vyhněte se kontaktu s vodou mimo TDS sondu.
Reálné projekty používající tento Arduino TDS senzor
1. Arduino systém pro monitorování hydroponie
Měřte obsah živin ve vodě s DFRobot TDS metrem spolu s pH/EC senzory.
2. Zobrazení kvality vody pomocí TDS metru s LCD
Čtěte hodnoty TDS senzoru v reálném čase na <
