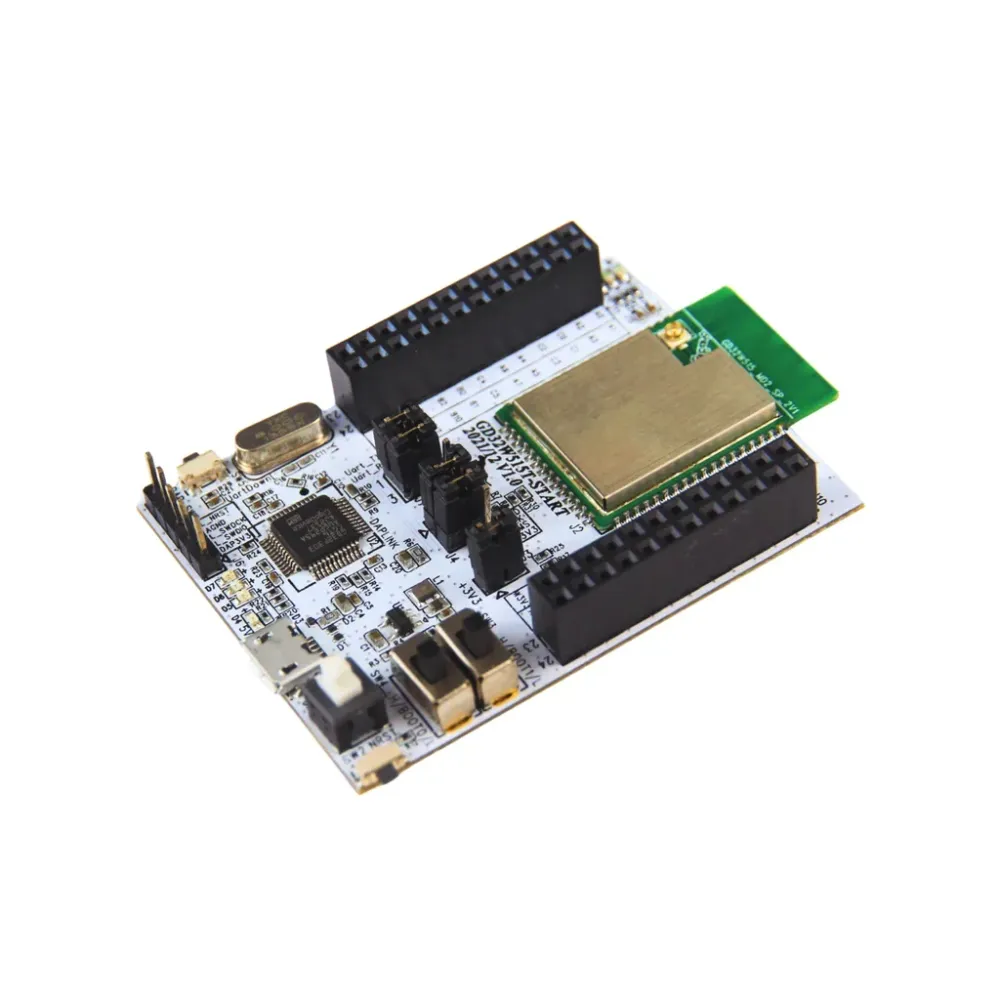

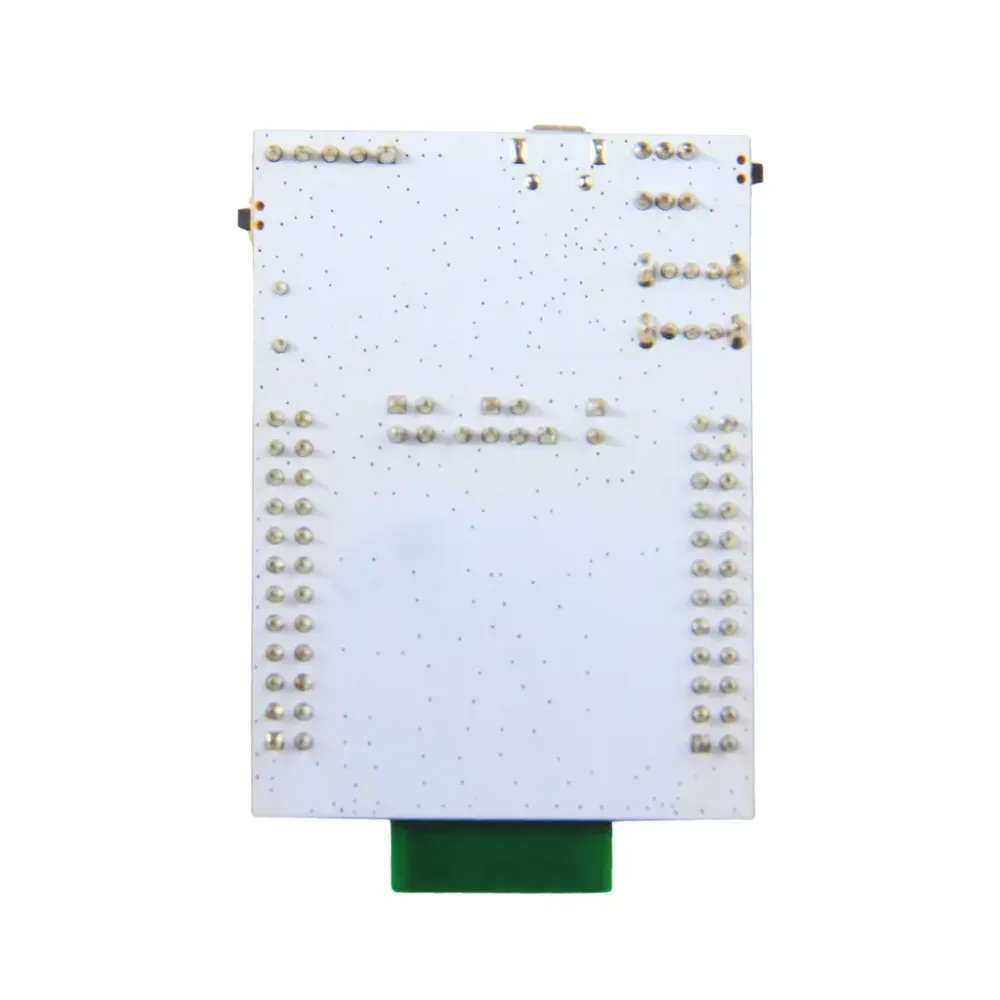

Vývojová deska GigaDevice GD32W515T-START Wi-Fi je startovací platforma pro rodinu bezdrátových MCU GD32W515. Je určena pro kompaktní vestavěný vývoj Wi-Fi 4 s MCU Arm Cortex-M33 s integrovanou 2,4 GHz bezdrátovou konektivitou.
Oficiální stránka GigaDevice pro GD32W515 uvádí sérii s až 180 MHz, Wi-Fi 4 IEEE 802.11 b/g/n, architekturou TrustZone, až 2048 KB Flash, až 448 KB SRAM, napájecím rozsahem 1,6 V až 3,6 V a teplotním rozsahem -40 °C až +85 °C. Položky selektoru T-pouzdra jsou uvedeny v QFN36 s až 25 I/O.
Funkce
- Kompaktní vývojová deska GD32W515 – Navržena pro vývoj bezdrátových MCU Wi-Fi 4 Cortex-M33.
- Jádro Arm Cortex-M33 – Oficiální data uvádějí provoz až do 180 MHz.
- Wi-Fi 4 konektivita – Integruje 2,4 GHz IEEE 802.11 b/g/n rádio.
- Architektura TrustZone – Podporuje návrh zabezpečených vestavěných aplikací.
- Třída pouzdra QFN36 – Položky selektoru T-pouzdra jsou uvedeny v QFN36.
- Až 25 I/O – Poskytuje kompaktní sadu I/O pro vestavěné bezdrátové produkty.
- Možnosti paměti – Položky T-pouzdra zahrnují 1024 KB nebo 2048 KB Flash a 384 KB nebo 448 KB SRAM.
- Podpora USB FS OTG – Oficiální data selektoru uvádějí USB Full-Speed OTG.
- Sériové rozhraní – Zahrnuje USART/UART, I2C, SPI, I2S, QSPI a SDIO.
- Podpora analogového vstupu – Data v selektoru T-pouzdra uvádějí 1 x 12bitový ADC s až 5 kanály.
Specifikace
| Parametr | Hodnota |
|---|---|
| Model produktu | GD32W515T-START |
| Rodina MCU | Rodina bezdrátových MCU GD32W515 |
| Jádro CPU | Arm Cortex-M33 |
| Maximální frekvence | 180 MHz |
| Třída pouzdra | QFN36 pro položky selektoru balení T |
| V/V (vstup/výstup) | Až 25 pro položky selektoru balení T |
| Možnosti Flash paměti | 1024 KB nebo 2048 KB v závislosti na čísle dílu balení T |
| Možnosti SRAM | 384 KB nebo 448 KB v závislosti na čísle dílu balení T |
| Wi-Fi | Wi-Fi 4, IEEE 802.11 b/g/n |
| Komunikační zdroje | USART/UART, I2C, SPI, I2S, QSPI, USB FS OTG, SDIO |
| Analogové zdroje | 1 x 12bitový ADC, až 5 kanálů pro položky selektoru balení T |
| Provozní teplota | -40 °C až +85 °C |
Referenční dokumenty
- Oficiální produktová stránka GigaDevice GD32W515
- Oficiální stránka série GigaDevice GD32W515
Aplikace
- Kompaktní Wi-Fi produkty – Užitečné pro prostorově úsporná zařízení připojená přes Wi-Fi 4.
- Chytré domácí uzly – Vhodné pro senzory, spotřebiče a řídicí moduly.
- Průmyslové IoT senzory – Výkon Cortex-M33 a Wi-Fi podporují vývoj vzdálených senzorů.
- Spotřební elektronika – Vhodné pro prototypy připojených spotřebitelských zařízení.
- Řadiče připojené do cloudu – Wi-Fi 4 a TrustZone podporují bezpečné pracovní postupy připojeného firmwaru.
- Přenosná Wi-Fi zařízení – Kompaktní třída pouzdra podporuje malé návrhy produktů.
- Získávání dat ze senzorů – ADC a sériové rozhraní podporují běžné integrace senzorů.
- Bezdrátové vestavěné školení – Užitečné pro učení Cortex-M33, Wi-Fi 4, SDK a pracovních postupů RTOS.
Obsah balení
- 1 x vývojová deska GigaDevice GD32W515T-START Wi-Fi
Často kladené otázky
Jaký bezdrátový standard podporuje GD32W515?
GigaDevice uvádí Wi-Fi 4 IEEE 802.11 b/g/n.
Jaké CPU jádro je použito?
Řada GD32W515 používá jádro Arm Cortex-M33.
Jaká je maximální frekvence?
Oficiální data uvádějí až 180 MHz.
Jaká třída pouzdra se používá u položek T?
Položky selektoru balení T jsou uvedeny v QFN36.
Podporuje tato rodina Ethernet nebo CAN?
Současný oficiální selektor GD32W515 neuvádí Ethernet ani CAN zdroje pro tyto položky.
Jak se liší T-START od P-EVAL?
<
