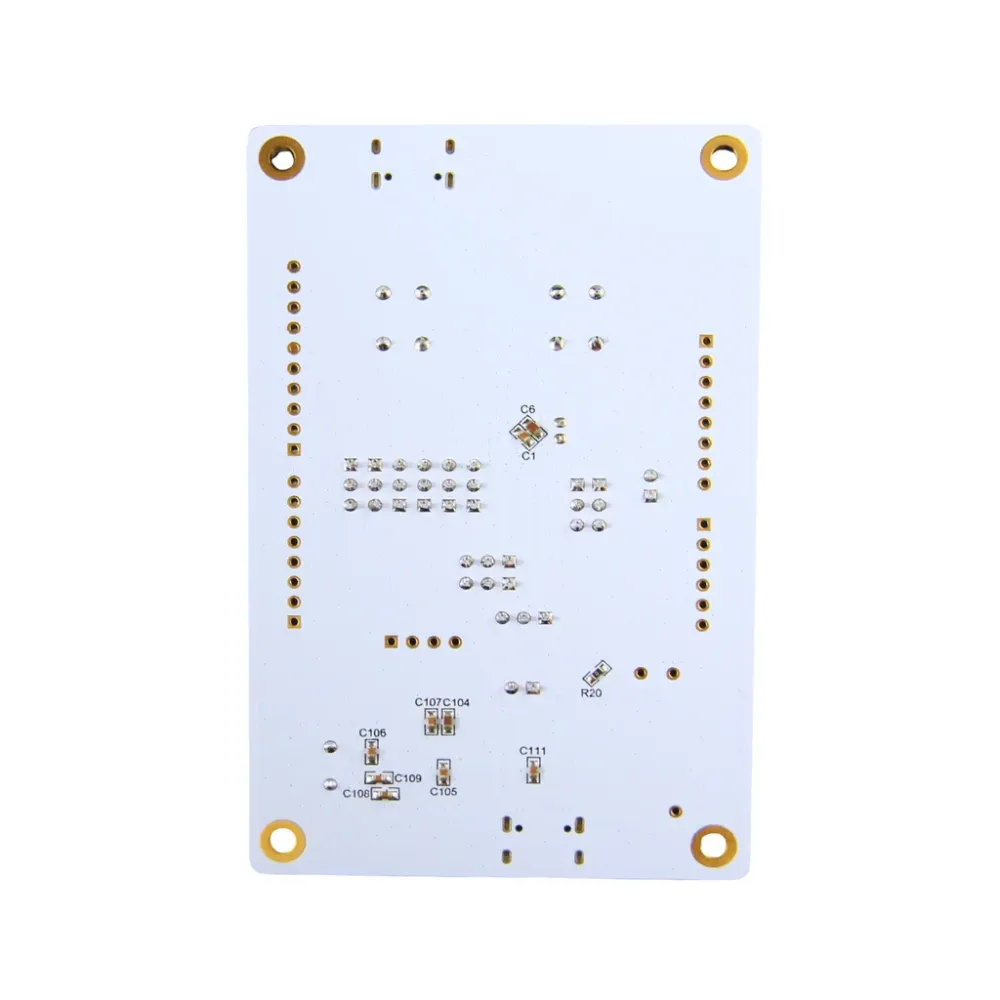

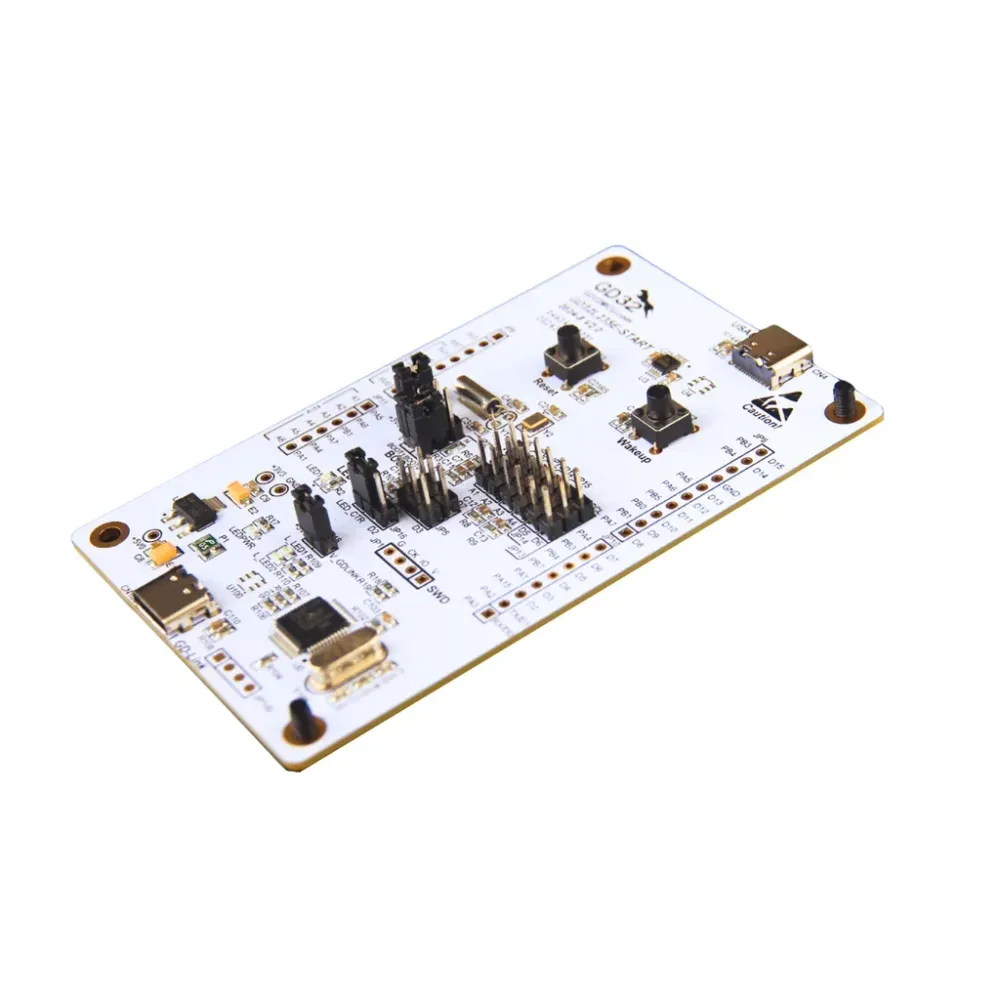

Startovací deska GigaDevice GD32L235E-START je startovací platforma pro rodinu ultra nízkoenergetických MCU GD32L235. Je určena pro inženýry hodnotící kompaktní, nízkoenergetické aplikace Arm Cortex-M23 jako přenosné senzory, měřiče, ovládací panely a spotřební elektroniku napájenou z baterie.
Oficiální stránka GigaDevice pro GD32L235 uvádí sérii s frekvencí až 64 MHz, s až 128 KB Flash a až 24 KB SRAM. Produktová řada zahrnuje režimy nízké spotřeby, podporu LCD řadiče, ADC/DAC zdroje, komparátory, RTC, USART, I2C, SPI a I2S zdroje pro typické nízkoenergetické vestavěné návrhy.
Funkce
- Startovací platforma GD32L235 – Navržena pro hodnocení rodiny ultra nízkoenergetických MCU GD32L235.
- Jádro Arm Cortex-M23 – Pracuje až na 64 MHz pro efektivní vestavěné řízení.
- Zaměření na nízkou spotřebu – Vhodné pro produkty, kde záleží na proudu v pohotovostním režimu a dlouhé výdrži baterie.
- Až 128 KB Flash – Poskytuje paměť programu na čipu pro kompaktní vestavěný firmware.
- Až 24 KB SRAM – Podporuje běhová data a vyrovnávací paměti aplikací s nízkou spotřebou.
- Podpora LCD řadiče – Relevantní pro aplikace s segmentovým displejem, jako jsou měřiče a přenosná zařízení.
- Analogové zdroje – Oficiální data uvádějí 12bitový ADC, 12bitový DAC, komparátor a operační zesilovač.
- Podpora RTC – Umožňuje měření času a plánované probuzení v systémech s nízkou spotřebou.
- Sériová konektivita – USART, I2C, SPI a I2S zdroje podporují běžné externí moduly a senzory.
- Široký rozsah napětí – Oficiální data uvádějí 1,8 V až 3,6 V.
Specifikace
| Parametr | Hodnota |
|---|---|
| Model produktu | GD32L235E-START |
| Rodina MCU | Rodina ultra nízkoenergetických MCU GD32L235 / GD32L23x |
| Jádro CPU | Arm Cortex-M23 |
| Maximální frekvence | 64 MHz |
| Flash paměť v řadě | Až 128 KB |
| SRAM v řadě | Až 24 KB |
| Provozní napětí | 1,8 V až 3,6 V |
| Režimy nízké spotřeby | Režimy spánku, hlubokého spánku, pohotovostní a vypnutí uvedené na oficiální produktové stránce |
| Zobrazit zdroj | Podpora LCD řadiče |
| Analogové zdroje | 12bitový ADC, 12bitový DAC, komparátor, operační zesilovač |
| Komunikační zdroje | USART, I2C, SPI, I2S |
| Provozní teplota | -40 °C až +85 °C |
Referenční dokumenty
- Oficiální stránka produktu GigaDevice GD32L235
- Stahovací centrum GigaDevice GD32
Aplikace
- Senzory napájené z baterie – Nízkopříkonové režimy a RTC pomáhají snižovat průměrný odběr proudu.
- Chytré měřiče – LCD a nízkopříkonové zdroje podporují aplikace měření a zobrazení.
- Přenosné přístroje – Analogové zdroje a sériová rozhraní podporují přenosné měřicí produkty.
- Spotřebitelské ovládací panely – LCD a sériové zdroje vyhovují kompaktním návrhům spotřebičů a rozhraní.
- Nositelné elektronické zařízení – Nízkopříkonový provoz Cortex-M23 podporuje kompaktní produkty napájené baterií.
- Dálkové ovladače – Režimy spánku, RTC a sériové rozhraní vyhovují zařízením připraveným k okamžitému použití.
- Průmyslový monitoring – ADC, komparátor a RTC zdroje podporují prototypy senzorových uzlů.
- Výcvik nízkopříkonového firmwaru – Vhodné pro učení Cortex-M23, RTC, nízkopříkonových režimů a řízení LCD.
Obsah balení
- 1 x startovací deska GigaDevice GD32L235E-START
Často kladené otázky
Na jakou rodinu MCU cílí GD32L235E-START?
Cílí na rodinu ultraúsporných MCU GD32L235.
Jaké CPU jádro používá GD32L235?
Rodina GD32L235 používá jádro Arm Cortex-M23.
Jaká je maximální frekvence?
GigaDevice uvádí rodinu GD32L235 s frekvencí až 64 MHz.
Kolik paměti je v sérii k dispozici?
Řada GD32L235 podporuje až 128 KB Flash a až 24 KB SRAM.
Podporuje GD32L235 LCD aplikace?
Ano. Oficiální stránka GD32L235 uvádí podporu LCD řadiče.
