Sada GD32E103C-START je komplexní startovací kit od GigaDevice pro mikrokontroléry řady GD32E103. Obsahuje MCU GD32E103CBT6 s jádrem ARM Cortex-M4 běžícím až na 120 MHz, 128 KB Flash a 32 KB SRAM. Tato deska poskytuje vše potřebné pro hodnocení, prototypování a vývoj aplikací. S integrovaným GD-Link debuggerem, dvojitými 12bitovými ADC při 3 MSPS, USB 2.0 FS OTG a 5V tolerantními I/O je ideální platformou pro průmyslové řízení, zpracování signálů a vývoj IoT.
Funkce
- Jádro ARM Cortex-M4: 120 MHz s DSP instrukcemi a FPU
- 128 KB Flash + 32 KB SRAM: Dostatek paměti pro složité aplikace
- Integrovaný GD-Link debugger: Vestavěné ladění SWD přes USB Mini
- Dvojité 12bitové ADC: 3 MSPS, 10 kanálů pro rychlé snímání dat
- Dvojité 12bitové DAC: 2 kanály pro analogový výstup
- Bohatá komunikace: 3× USART, 2× I²C, 3× SPI, 2× I²S, USB 2.0 FS OTG
- 5V tolerantní I/O: Přímé připojení k 5V logice
- 37 GPIO pinů: Pouzdro LQFP48, všechny přístupné přes zlaté pinové konektory
- Podpora RTC: Reálný čas s bateriovou zálohou
- Režimy nízké spotřeby: Více režimů pro zařízení napájená z baterie
Specifikace
| Parametr | Hodnota |
|---|---|
| MCU | GD32E103CBT6 |
| Jádro CPU | ARM Cortex-M4 s DSP |
| Maximální takt | 120 MHz |
| Flash | 128 KB |
| SRAM | 32 KB |
| Pouzdro | LQFP48 (7 × 7 mm) |
| GPIO | Až 37 pinů |
| ADC | 2× 12bitový, 3 MSPS, 10 kanálů |
| DAC | 1× 12bitový, 2 kanály |
| USART | 3 |
| I²C | 2 |
| SPI | 3 |
| I²S | 2 (sdílené se SPI) |
| USB | USB 2.0 FS OTG |
| Časovače | 10× GP + 1× Pokročilý + 2× Základní + SysTick + 2× WDG |
| Rozsah napětí | 1,71 V až 3,6 V (I/O tolerantní vůči 5 V) |
| Teplota | −40 °C až +85 °C |
| Debugger | Integrovaný GD-Link (USB Mini) |
Aplikace
- Průmyslové řízení: PLC, automatizace a pohony motorů
- Spotřební elektronika: chytrá zařízení a spotřebiče
- IoT: připojené senzory a brány
- Zpracování signálu: Audio DSP, sběr dat a fúze senzorů
- Komerční: pokladní terminály, automobilové palubní desky, přenosné přístroje
Obsah balení

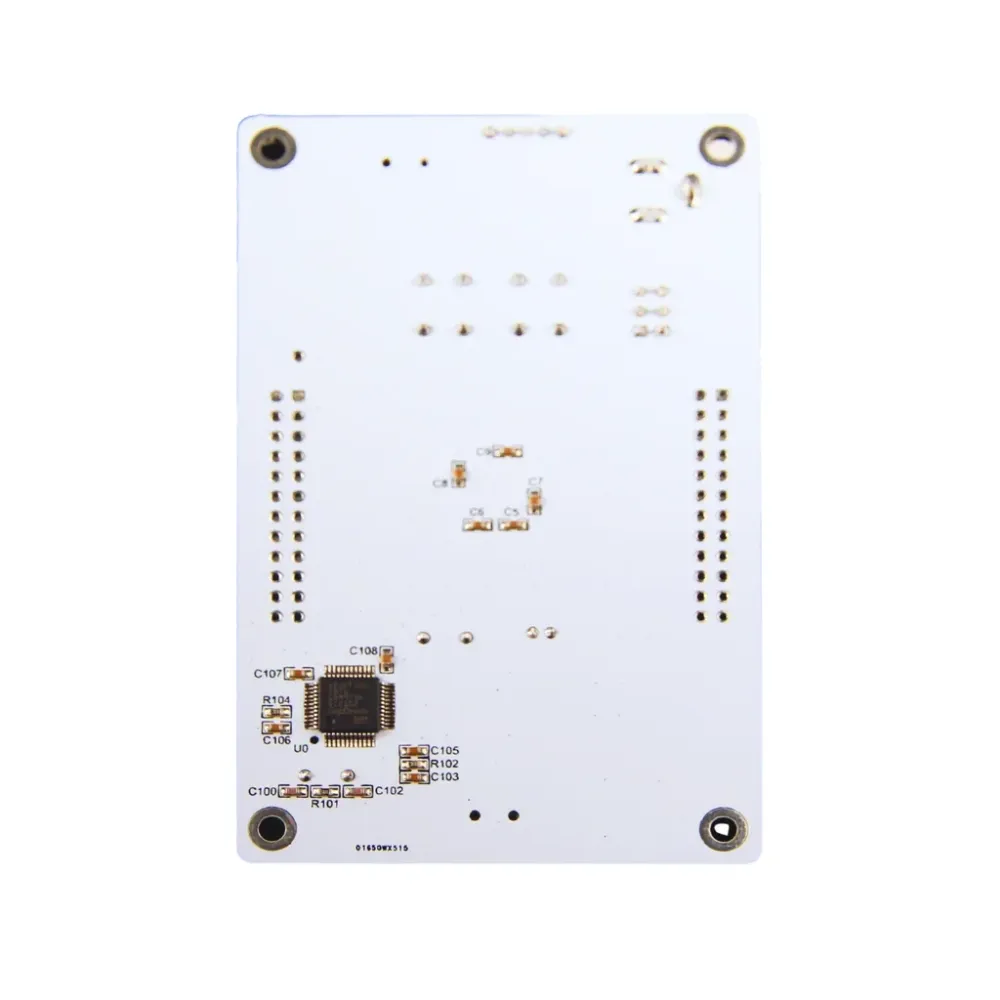

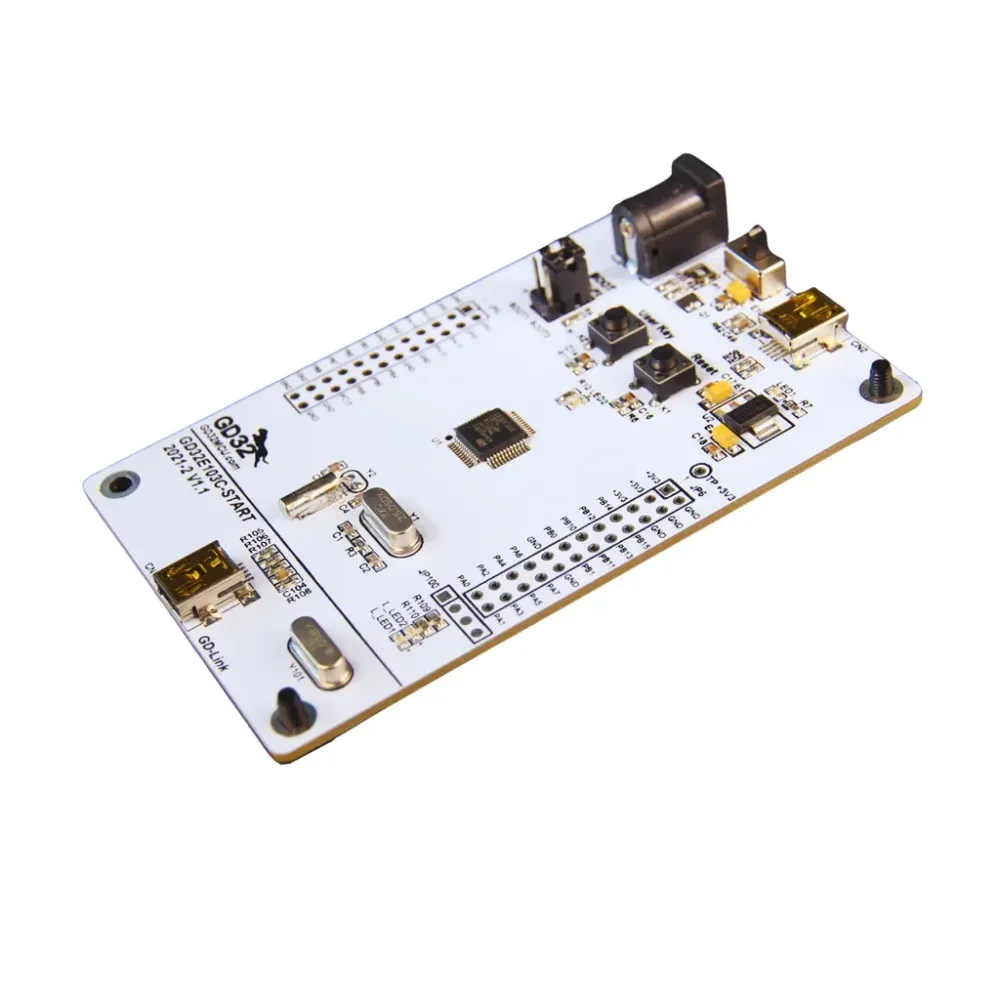

- 1× Vývojová deska GD32E103C-START
Často kladené otázky
K čemu slouží GD32E103C-START?
Je to startovací sada pro hodnocení a vývoj s MCU GD32E103CBT6 (120 MHz Cortex-M4).
Potřebuji externí debugger?
Ne, integrovaný GD-Link debugger přes USB Mini je dostačující pro většinu úkolů.
Která IDE jsou podporována?
GD32 Embedded Builder, Keil MDK, IAR EWARM a GCC toolchainy.
Čím se GD32E103 liší od ostatních řad GD32?
GD32E103 je hlavní ARM Cortex-M4 řada s frekvencí 120 MHz a DSP, nabízí USB 2.0 OTG, duální ADC a bohaté periferie za konkurenceschopnou cenu.
Je součástí příkladový kód?
Ano, přednahraný firmware „blinky“ a komplexní demo sady jsou k dispozici od GigaDevice.
Možnosti napájení?
Napájení přes USB Mini (5 V). Vestavěný regulátor poskytuje 3,3 V pro MCU. Není potřeba externí napájení.
Je vhodná pro komerční produkty?
Ano, řada GD32E103 je navržena pro komerční a průmyslové aplikace.
Kde mohu najít dokumentaci?
Datové listy, uživatelské příručky, knihovny firmwaru a demo sady jsou k dispozici na GD32 MCU portálu.
