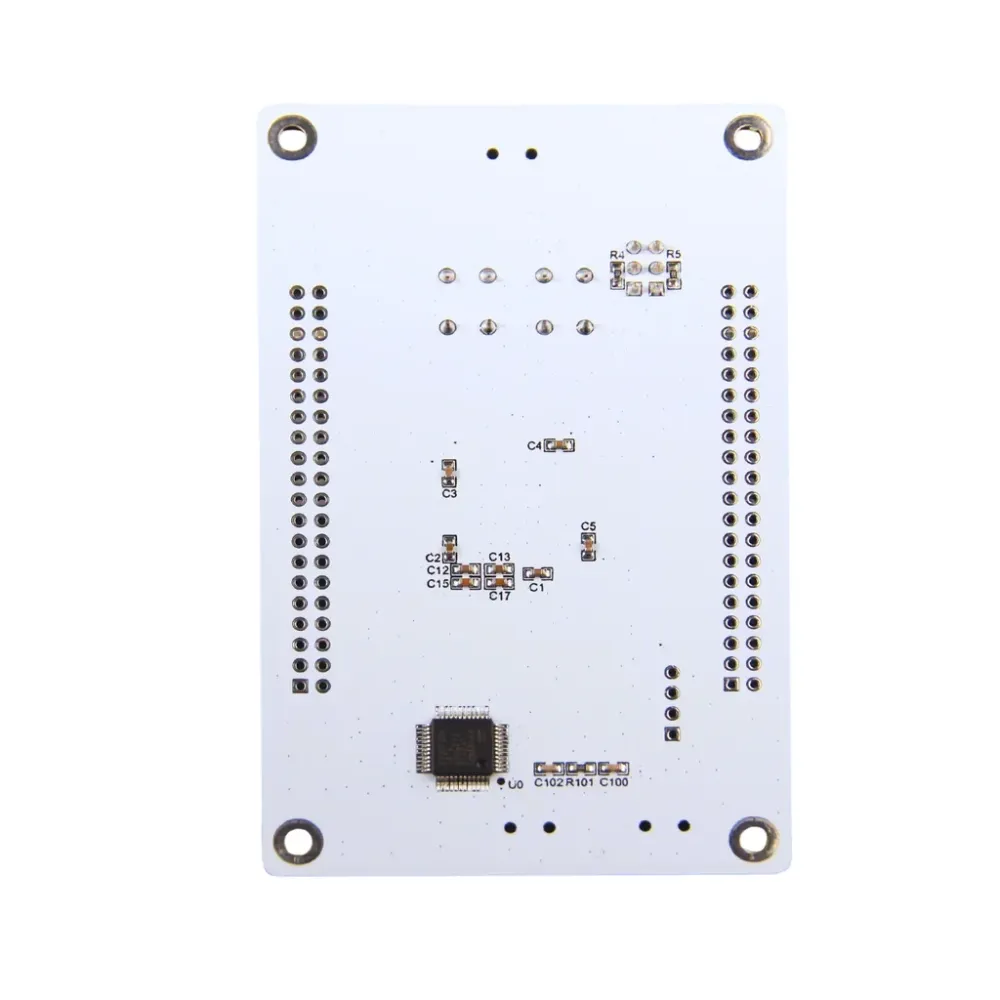

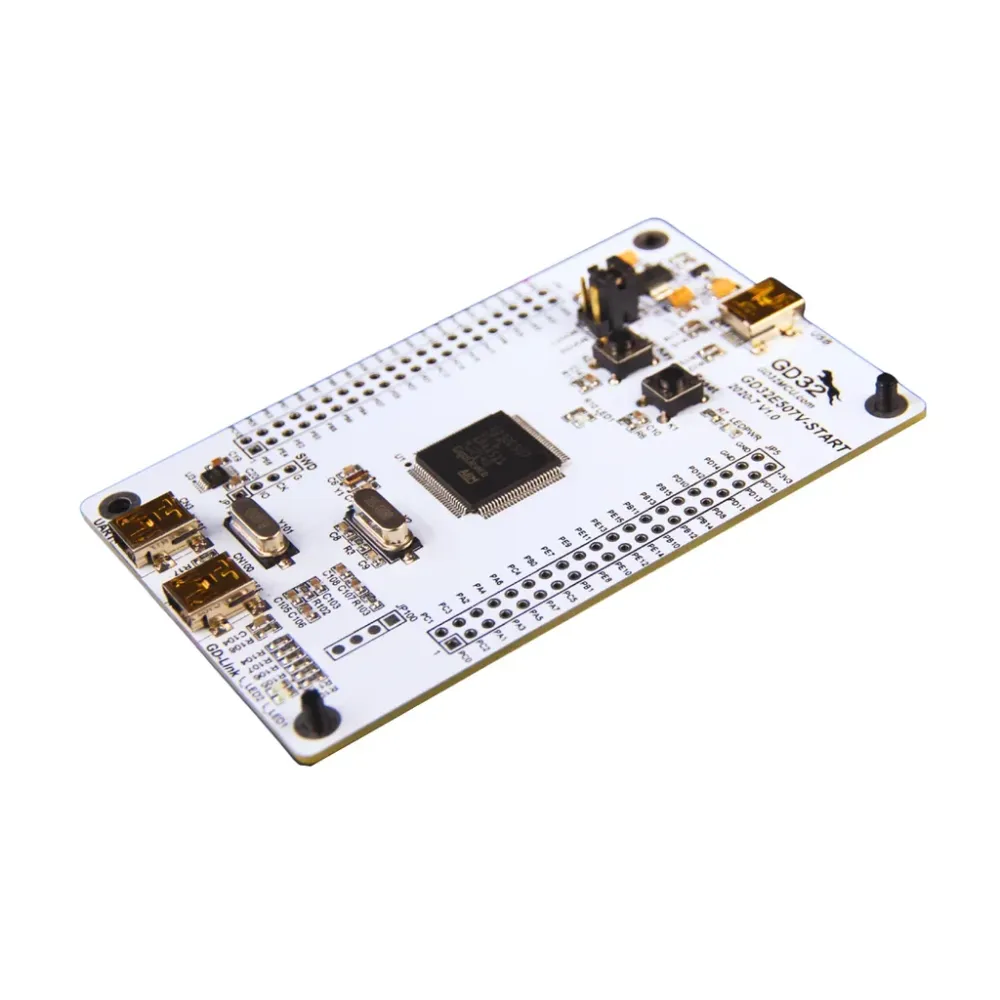

GigaDevice GD32E507V-START je startovací deska Arm Cortex-M33 pro hodnocení vysoce výkonné skupiny MCU sérií GD32E503/505/507/508. Je určena pro vývojáře, kteří potřebují praktickou desku pro spuštění firmwaru, hodnocení periferií, prototypování průmyslové automatizace a vývoj aplikací Cortex-M33.
Podle oficiální stránky GigaDevice rodiny produktů Arm Cortex-M33 MCU podporuje série GD32E503/505/507/508 až 180 MHz hlavní frekvenci a až 512 KB Flash. Oficiální tabulka rodiny uvádí 3 x 12bit ADC, 2 x 12bit DAC, více pokročilých a univerzálních časovačů, DMAMUX, až 6 UARTů, 3 SPI, 3 I2C, 2 I2S a 1 SDIO.
Pro vestavěné inženýry poskytuje GD32E507V-START praktickou cestu pro hodnocení platformy Cortex-M33 třídy GD32E507. Jelikož oficiální veřejné zdroje použité zde potvrzují specifikace rodiny MCU, ale ne každý konektor nebo příslušenství na úrovni desky pro tuto konkrétní startovací desku, popis se zaměřuje na ověřené schopnosti série a vyhýbá se nepodloženým předpokladům o uspořádání desky.
Funkce
- Startovací deska GD32E507 – Navržena pro hodnocení platformy MCU třídy GD32E507 Cortex-M33 od GigaDevice.
- Rodina jader Arm Cortex-M33 – Deska patří do vývojového ekosystému GD32 Cortex-M33.
- Až 180 MHz provoz – Oficiální skupina sérií GD32E503/505/507/508 podporuje až 180 MHz.
- Až 512 KB Flash – GigaDevice uvádí až 512 KB Flash pro tuto skupinu sérií.
- Platforma s podporou DSP a FPU – Oficiální stránka produktu Cortex-M33 popisuje podporu DSP instrukcí a FPU s jednoduchou přesností.
- Podpora akcelerace matematiky – GigaDevice popisuje hardwarovou trigonometrickou matematickou jednotku ve své platformě Cortex-M33.
- Bohatý analogový subsystém – Oficiální charakteristiky série uvádějí 3 x 12bit ADC a 2 x 12bit DAC.
- Řídicí a časovací zdroje – Pro tuto skupinu sérií jsou uvedeny více 16bitových a 32bitových časovačů a pokročilých vektorových časovačů.
- Široké komunikační rozhraní – Oficiální tabulka uvádí zdroje UART, SPI, I2C, I2S a SDIO.
Specifikace
| Parametr | Hodnota |
|---|---|
| Model | GigaDevice GD32E507V-START |
| Typ desky | Startovací deska |
| Skupina MCU sérií | GD32E503/505/507/508 |
| Jádro | Arm Cortex-M33 |
| Maximální frekvence | Až 180 MHz |
| Vestavěná Flash | Až 512 KB |
| Analogové zdroje | 3 x 12bitové ADC, 2 x 12bitové DAC |
| Zdroje časovačů | 9 x 16bitových časovačů obecného určení, 2 x 16bitové pokročilé časovače pro vektorové řízení, 1 x 32bitový časovač obecného určení, 2 x 16bitové základní časovače |
| Zdroje DMA | 2 x moduly výběru vícekanálového DMA (DMAMUX) |
| Komunikační rozhraní | Až 6 UARTů, 3 SPI, 3 I2C, 2 I2S, 1 SDIO |
| Reference hlavních funkcí | Podpora DSP instrukční sady, FPU s jednoduchou přesností a hardwarové trigonometrické jednotky na platformě Cortex-M33 |
| Podpora vývoje | Oficiální nástroje GD32, dokumentace, softwarové knihovny a zdroje pro vývoj |
Referenční dokumenty
- Stránka produktové rodiny GigaDevice Arm Cortex-M33 MCU
- Oficiální oznámení série GigaDevice GD32E5
Aplikace
- Hodnocení GD32E507 – Hodnoťte platformu MCU Cortex-M33 v rodině GD32E507.
- Vývoj průmyslového řízení – Prototypujte řídicí aplikace pomocí časovačů, analogových periferií a komunikačních rozhraní.
- Testování řízení motorů – Prozkoumejte zdroje časovačů pro vektorové řízení a pracovní postupy smíšených signálů.
- Prototypování digitálního napájení – Vyvíjejte experimenty kolem firmwaru pro vysoce výkonné řídicí smyčky.
- Pracovní postupy měření a signálů – Využijte ADC, DAC a časovací zdroje pro vestavěné měřicí úlohy.
- Vzdělávání Cortex-M33 – Podpora laboratoří vestavěných systémů, výuky firmwaru a školení vývoje MCU.
Obsah balení
| Popis | Množství |
|---|---|
| Vývojová deska GigaDevice GD32E507V-START | 1 |
