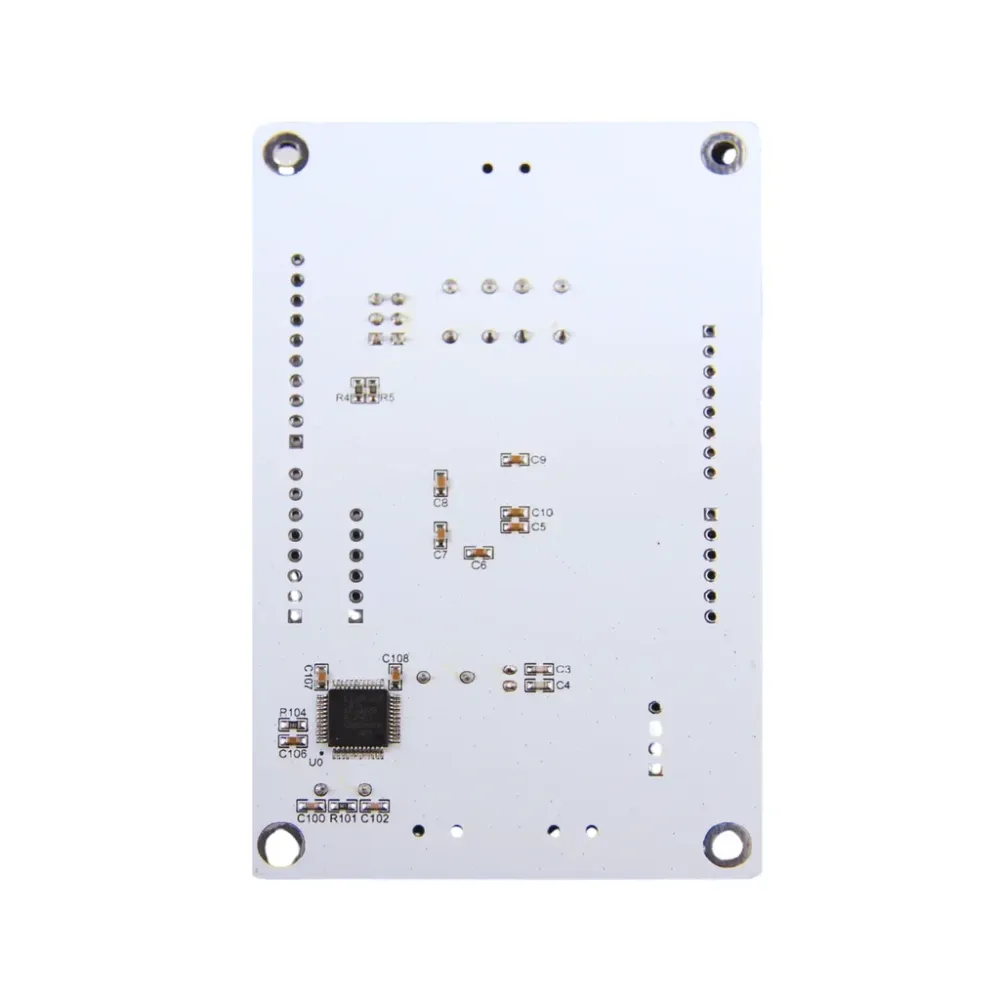

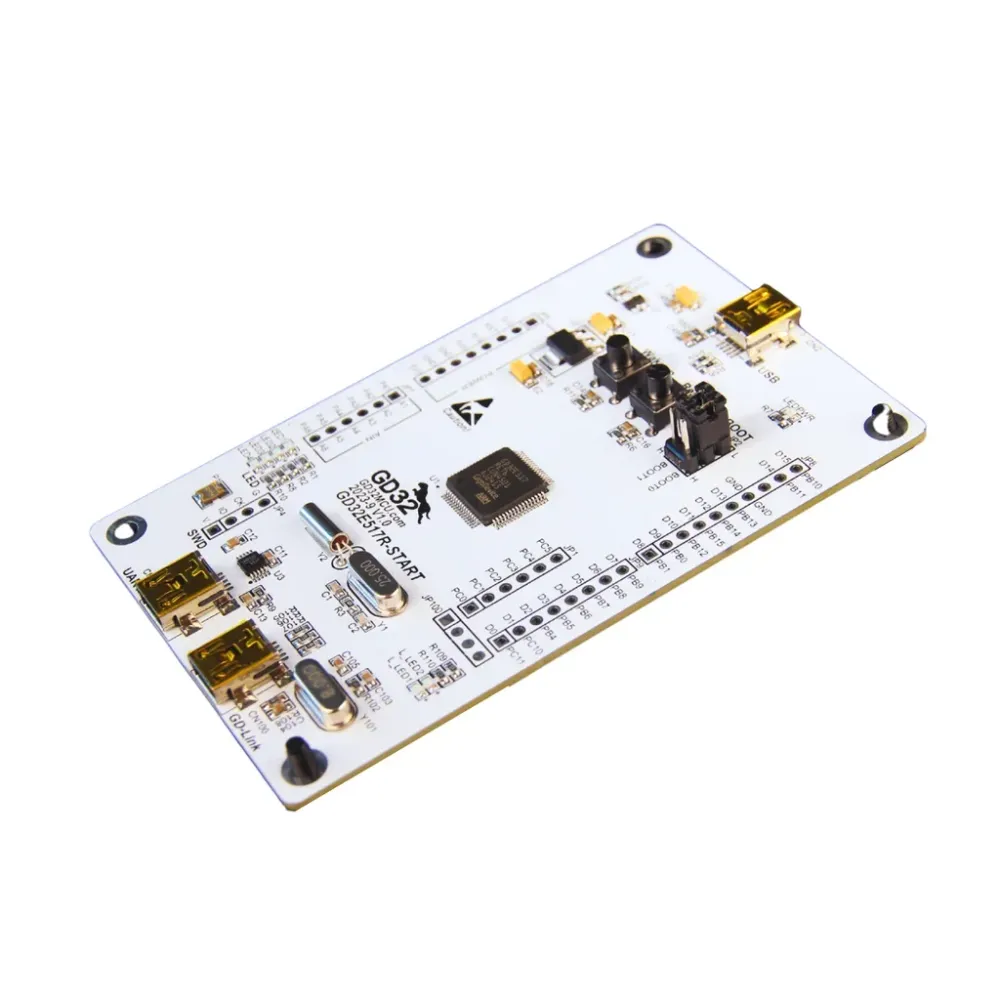

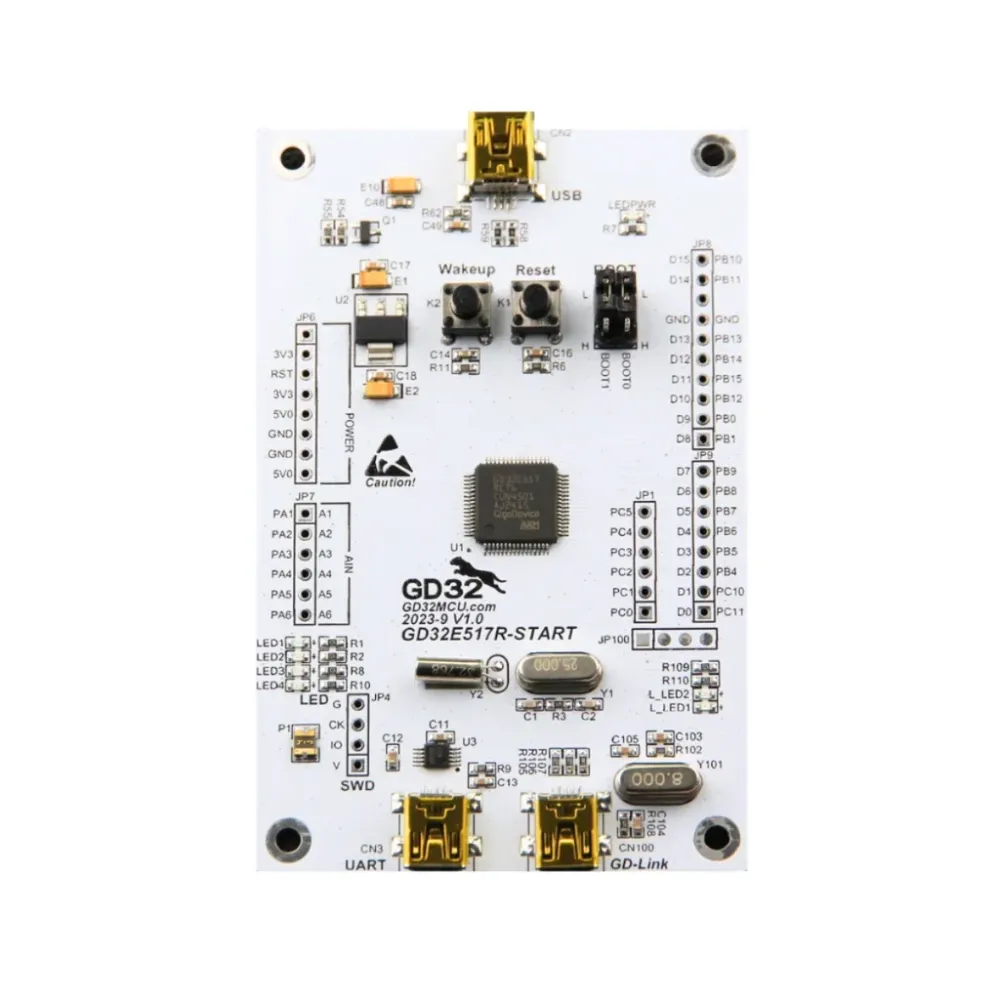

GigaDevice GD32E517R-START je startovací deska pro hodnocení platformy GigaDevice GD32E51x Arm Cortex-M33 MCU. Je navržena pro vestavěné inženýry, kteří potřebují praktickou desku pro vývoj firmwaru Cortex-M33, průmyslové prototypování řízení, hodnocení smíšených signálů a testování komunikačních rozhraní.
Podle oficiální stránky produktové rodiny GigaDevice Arm Cortex-M33 MCU podporuje skupina řady GD32E503/505/507/508 hlavní frekvenci až 180 MHz, až 512 KB Flash a 80 KB až 128 KB SRAM. GigaDevice také uvádí 3 x 12bitové ADC, 2 x 12bitové DAC, až 6 UARTů, 3 SPI, 3 I2C, 2 I2S, 1 SDIO, 3 CAN-FD rozhraní až 6 Mb/s a 10/100M Ethernet MAC pro tuto skupinu Cortex-M33.
Pro spuštění firmwaru a hodnotící práce nabízí GD32E517R-START kompaktní cestu do vývojového ekosystému GD32E51x. Níže uvedený popis se zaměřuje na ověřené oficiální schopnosti řady a vyhýbá se nepodloženým tvrzením o uspořádání desky nebo příslušenství, pokud veřejné zdroje neposkytují přesné detaily na úrovni desky.
Funkce
- Vývojová deska Arm Cortex-M33 – Navržena pro hodnocení platformy GigaDevice GD32E51x Cortex-M33 MCU.
- Výkon řady až 180 MHz – Oficiální stránka produktu Cortex-M33 uvádí hlavní frekvenci až 180 MHz.
- Vysokovýkonné výpočetní funkce – GigaDevice uvádí DSP instrukce, jednopřesnostní FPU a hardwarovou trigonometrickou matematickou jednotku pro platformu Cortex-M33.
- Rozsah vestavěné paměti – Oficiální informace o rodině uvádějí až 512 KB Flash a 80 KB až 128 KB SRAM.
- Smíšené signálové zdroje – Skupina řady zahrnuje 3 x 12bitové ADC a 2 x 12bitové DAC.
- Časovače orientované na řízení – Oficiální tabulka řady uvádí zdroje obecně použitelných, pokročilých vektorově řízených, 32bitových a základních časovačů.
- Průmyslová konektivita – GigaDevice uvádí zdroje UART, SPI, I2C, I2S, SDIO, CAN-FD a Ethernet MAC v této řadě.
- Vhodné pro hodnocení GD32 – Užitečné pro vývoj firmwaru, ověřování periferií a počáteční posouzení proveditelnosti produktu.
- Oficiální vývojový ekosystém – GigaDevice poskytuje oficiální dokumentaci, nástroje, softwarové knihovny a vývojové zdroje pro platformu GD32.
Specifikace
| Parametr | Hodnota |
|---|---|
| Model | GigaDevice GD32E517R-START |
| Typ desky | Vývojová deska |
| Platforma MCU | Rodina GD32E51x / GD32E5 Cortex-M33 |
| Jádro | Arm Cortex-M33 |
| Maximální frekvence | Až 180 MHz |
| Vestavěná Flash | Až 512 KB v oficiální skupině řady |
| SRAM | 80 KB až 128 KB v oficiální skupině řady |
| Analogové zdroje | 3 x 12bitové ADC, 2 x 12bitové DAC |
| Zdroje časovačů | Obecné časovače, pokročilé vektorové časovače, 32bitový časovač a základní časovače uvedené pro skupinu řady |
| Komunikační rozhraní | Až 6 UART, 3 SPI, 3 I2C, 2 I2S, 1 SDIO, 3 CAN-FD rozhraní, 10/100M Ethernet MAC |
| Provozní napětí | Napájecí rozsah řady 1,7 V až 3,6 V |
| Provozní teplota | -40 °C až +85 °C průmyslový teplotní rozsah |
| Podpora vývoje | Oficiální nástroje GD32, dokumentace, softwarové knihovny a vývojové zdroje |
Referenční dokumenty
- Stránka produktové rodiny MCU GigaDevice Arm Cortex-M33
- Oficiální oznámení řady GigaDevice GD32E5
Aplikace
- Hodnocení Cortex-M33 – Hodnocení chování MCU GD32E51x a pracovních postupů firmwaru.
- Prototypování průmyslového řízení – Vývoj a testování embedded aplikací orientovaných na řízení.
- Experimenty se smíšenými signály – Ověření pracovních postupů ADC, DAC, komparátoru a časování.
- Studie CAN-FD a Ethernetu – Prozkoumání síťových embedded návrhů s využitím oficiální podpory rozhraní řady.
- Vývoj řízení motorů – Testování časovačů, PWM a analogových zpětných vazeb pro aplikace řízení motorů.
- Vzdělávání v embedded systémech – Použití v laboratořích a kurzech zaměřených na vývoj MCU Arm Cortex-M33.
