ESP32-C3 Beetle RISC-V IoT řadič – WiFi Bluetooth Arduino Minimální objednávka 5 ks.

Beetle ESP32-C3, poháněný 32bitovým RISC-V jednobodovým procesorem, je kompaktní a cenově dostupný mikrokontrolér speciálně navržený pro IoT aplikace. Jako výkonný IoT mikrokontrolér s plnou podporou WiFi a Bluetooth 5 (LE) je tato jednotka Beetle ESP32-C3 ideální pro vestavěná chytrá zařízení, nositelnou techniku a bezdrátové senzorové projekty vyžadující malý formát Beetle ESP32-C3.

Hlavní přednosti

• Ultrakompaktní velikost: pouze 25 × 20,5 mm rozměry Beetle ESP32-C3

• Architektura RISC-V 32 bitů: efektivní a výkonné zpracování pro vaše IoT mikrokontrolérové projekty

• 13 rozhraní I/O, ideální pro aplikace Beetle ESP32-C3 s mnoha senzory nebo rozhraními

• Dvou režimová bezdrátová komunikace: WiFi + Bluetooth 5 (BLE + Mesh) integrované v jednom IoT mikrokontroléru

• Podpora USB Type-C a integrované řízení nabíjení baterie pro Beetle ESP32-C3

• Kompatibilní s Arduino IDE, ESP-IDF, MicroPython a vývojem v C/Python pro Beetle ESP32-C3

Specifikace

Napájení a velikost

• Provozní napětí: 3,3V pro Beetle ESP32-C3

• Vstupní napětí Type-C: 5V DC napájení IoT mikrokontroléru

• Vstupní napětí VIN: 5V DC napájení Beetle ESP32-C3

• Provozní proud: 25mA nízkopříkonový IoT mikrokontrolér

• Maximální nabíjecí proud: 400mA pro Beetle ESP32-C3

• Rozměry: 25 × 20,5 mm / 0,98 × 0,81″ rozměry Beetle ESP32-C3

Kovové části

• Procesor: 32bitový RISC-V jednobodový čip Beetle ESP32-C3

• Rychlost hodin: 160 MHz frekvence IoT mikrokontroléru

• SRAM: 400 KB paměť Beetle ESP32-C3

• ROM: 384 KB pro IoT mikrokontrolér

• Flash: 4MB flash paměť Beetle ESP32-C3

• RTC SRAM: 8 KB úložiště IoT mikrokontroléru

• USB: USB 2.0 (až 12 Mbit/s) rozhraní Beetle ESP32-C3

Bezdrátové připojení

WiFi

• Protokol: IEEE 802.11 b/g/n pro Beetle ESP32-C3

• Režimy: Station, SoftAP, SoftAP+Station, Promiscuous režimy IoT mikrokontroléru

• Šířka pásma: 20 MHz / 40 MHz WiFi Beetle ESP32-C3

• Frekvence: 2,4 GHz bezdrátový IoT mikrokontrolér

• Agregace: Podpora A-MPDU / A-MSDU na Beetle ESP32-C3

Bluetooth

• Protokol: Bluetooth 5, Bluetooth Mesh pro Beetle ESP32-C3

• Rychlosti dat: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps Bluetooth IoT mikrokontroléru

Porty a rozhraní

• Digitální I/O: 13 pinů na Beetle ESP32-C3

• UART: 2 porty pro komunikaci IoT mikrokontroléru

• SPI: 1 rozhraní Beetle ESP32-C3

• I2C: 1 sběrnice IoT mikrokontroléru

• I2S: 1 pro audio Beetle ESP32-C3

• ADC: 2 × 12bitové SAR ADC, až 6 kanálů pro IoT mikrokontrolér

• IR transceiver: 2 vysílací, 2 přijímací (náhodné piny na Beetle ESP32-C3)

• PWM: 6 kanálů pro řízení IoT mikrokontroléru

• DMA: 3 vysílací, 3 přijímací kanály pro Beetle ESP32-C3

Bezpečnostní funkce

• Vestavěná správa nabíjení lithiové baterie umožňuje bezpečnou a efektivní integraci baterie pro Beetle ESP32-C3 bez dalších modulů

• Verze 2.0.0 tohoto IoT mikrokontroléru přidává tlačítka BOOT (IO9) a RST pro snadnější programování a resetování systému na Beetle ESP32-C3

Scénáře použití

Beetle ESP32-C3 je ideální IoT mikrokontrolér pro:

• Chytré nositelné zařízení jako chytré hodinky a chytré brýle využívající Beetle ESP32-C3

• Monitorování zdraví s integrací mobilního IoT mikrokontroléru

• Chytré domácnosti, IoT automatizace a vzdělávací IoT sady Beetle ESP32-C3

• Systémy pro vnitřní lokalizaci a chytré zemědělství poháněné tímto IoT mikrokontrolérem

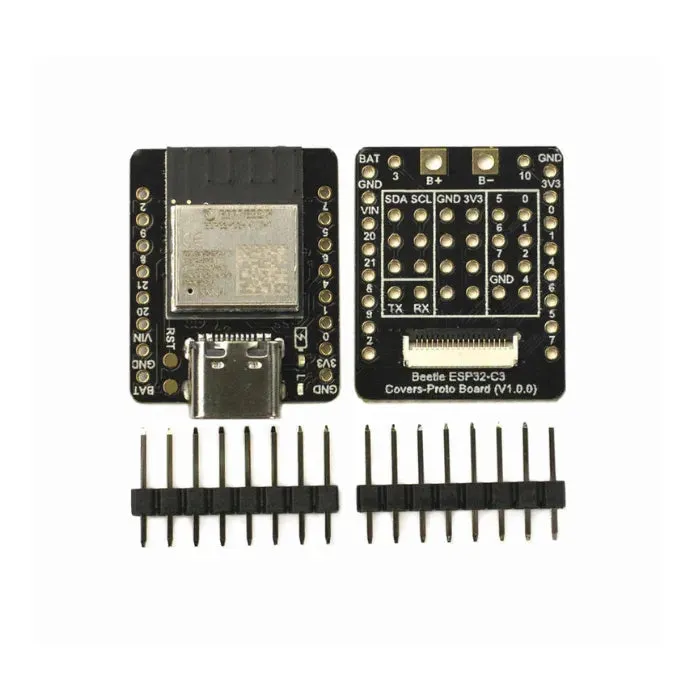

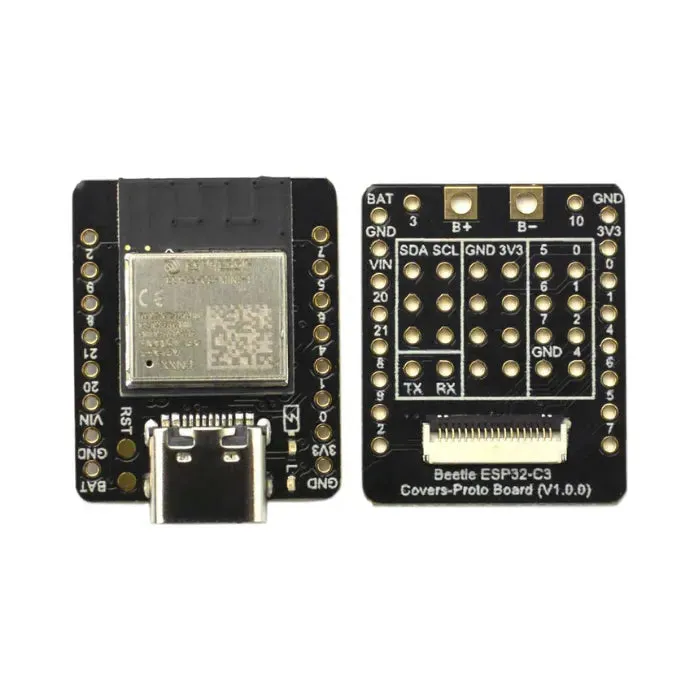

Seznam dodávky

• Beetle ESP32-C3 IoT mikrokontrolér ×1

• Rozšiřující deska Beetle ESP32-C3 ×1

• 2,54-8P Jednořadý pin header pro Beetle ESP32-C3 ×1

Reference

Produktová wiki pro Beetle ESP32-C3 IoT mikrokontrolér

Datasheety Beetle ESP32-C3

Schémata hardwaru pro tento IoT mikrokontrolér
