DFRobot micro:Driver: Rozšiřující deska ovladače motoru pro micro:bit

Deska Micro:Driver Expansion Board je univerzální řadič motorů a serv, navržený pro micro:bit, UNIHIKER M10 a K10. Jako komplexní řešení Micro:Driver Expansion Board je ideální pro vzdělávací robotiku a DIY chytré projekty. Tento řadič motorů a serv poskytuje 9 GPIO portů z micro:bitu plus 4 motorové porty a 8 servo portů, umožňující až 2 krokové motory pomocí multiplexování. Micro:Driver Expansion Board zajišťuje, že vaše projekty s micro:bitem mají veškerou potřebnou sílu.

Deska využívá motorový řadič HR8833 založený na I2C, podporující maximální proud 1,5A, což je dostatečně silné pro pohon N20 a malých stejnosměrných motorů. Tento Micro:Driver Expansion Board minimalizuje využití GPIO tím, že vyžaduje pouze 2 I2C piny, čímž ponechává další zdroje volné pro senzory a moduly. Rozšířené GPIO a servo konektory na tomto řadiči motorů a serv odpovídají Gravity rozhraní, což zajišťuje kompatibilitu s širokou škálou DFRobot modulů a senzorů pro vaše micro:bit aplikace.

Funkce

• Micro:Driver Expansion Board je kompatibilní s micro:bit, UNIHIKER M10, K10 a podobnými řadiči

• Podporuje 4 stejnosměrné motory / 2 krokové motory (sdílené s motorovým rozhraním) přes obvody řadiče motorů a serv

• 8 servo rozhraní s napájením 5V na Micro:Driver Expansion Board

• Používá I2C komunikaci – šetří GPIO zdroje pro micro:bit

• Vestavěný motorový řadič HR8833, kontinuální proud 1,5A

• Kompatibilní s DFRobot Gravity senzory a ekosystémem Micro:Driver Expansion Board

• Funguje s vzdělávacími programovacími nástroji (MakeCode, Mind+) pro micro:bit

• Součástí je USB na DC 2.1 napájecí adaptér pro řadič motorů a serv

• Podporuje vstupní napětí 3,5V až 5,5V z baterií nebo USB pro napájení Micro:Driver Expansion Board

Technické specifikace

• Napájení: 3,5V–5,5V (napájení Micro:Driver Expansion Board)

• Řadič motorů: HR8833 motorový a servo řadič

• Maximální kontinuální proud: 1,5A

• Digitální I/O porty: 9 (z micro:bitu)

• Servo porty: 8 × 3-pin (standardní) na Micro:Driver Expansion Board

• Motorové porty: 4 DC / 2 krokové (multiplexované) pro aplikace řadiče motorů a serv

• Komunikace: I2C (šetří piny micro:bitu)

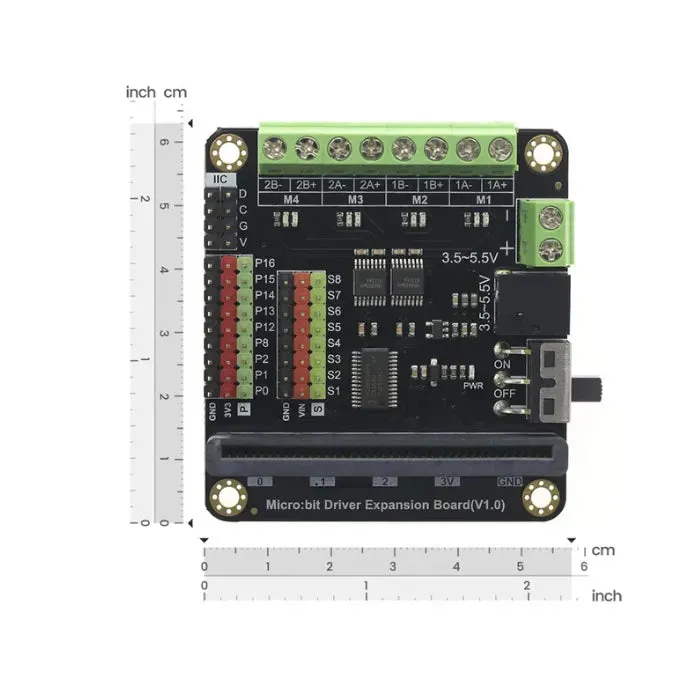

• Rozměry: 63 × 58 mm (2,48 × 2,28 palce) Micro:Driver Expansion Board

• Výstupní napětí: Digitální 0V/3,3V, analogové 0–3,3V

Scénáře použití

• STEM a robotické učebny využívající Micro:Driver Expansion Board

• Mini AI roboti s UNIHIKER nebo micro:bit pohánění řadičem motorů a serv

• Vozidla nebo ramena řízená více motory s Micro:Driver Expansion Board

• Interaktivní chytrá zařízení využívající Gravity senzory a micro:bit řadiče

Ukázkový projekt

Sbírač pingpongových míčků – HuskyLens AI robotický sběrač míčků
Postavte autonomního robota pro sběr stolních tenisových míčků pomocí Micro:Driver Expansion Board, servo motorů a vidicích modulů pro micro:bit. Toto řešení řadiče motorů a serv je ideální pro robotické soutěže nebo demonstrační ukázky AI ve vzdělávání.

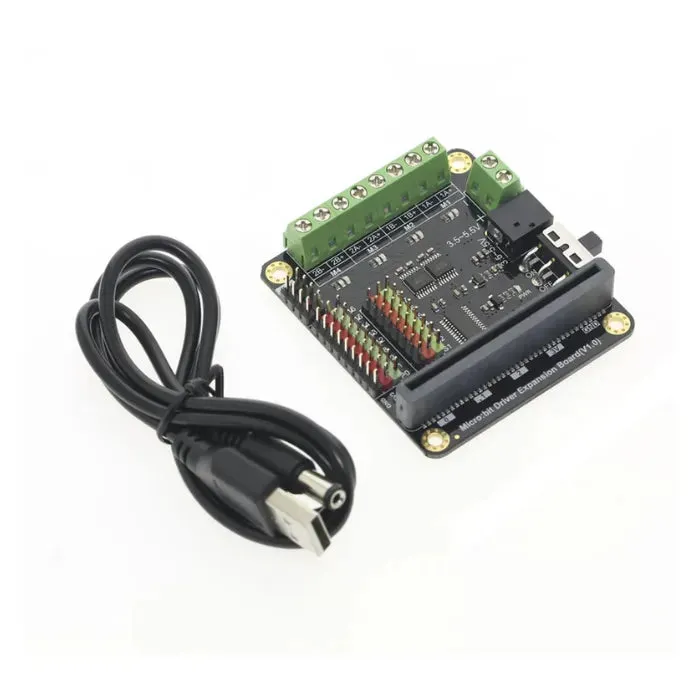

Obsah balení

• 1 × Micro:Driver Expansion Board

• 1 × USB na DC2.1 konvertorový kabel pro napájení řadiče motorů a serv

Reference

Produktová wiki pro Micro:Driver Expansion Board

Další dokumenty k motorovému a servo řadiči pro micro:bit
