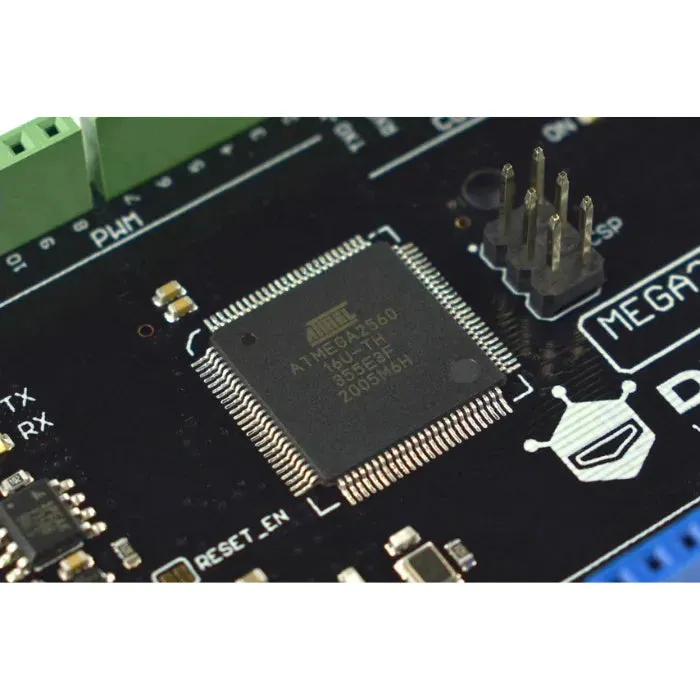

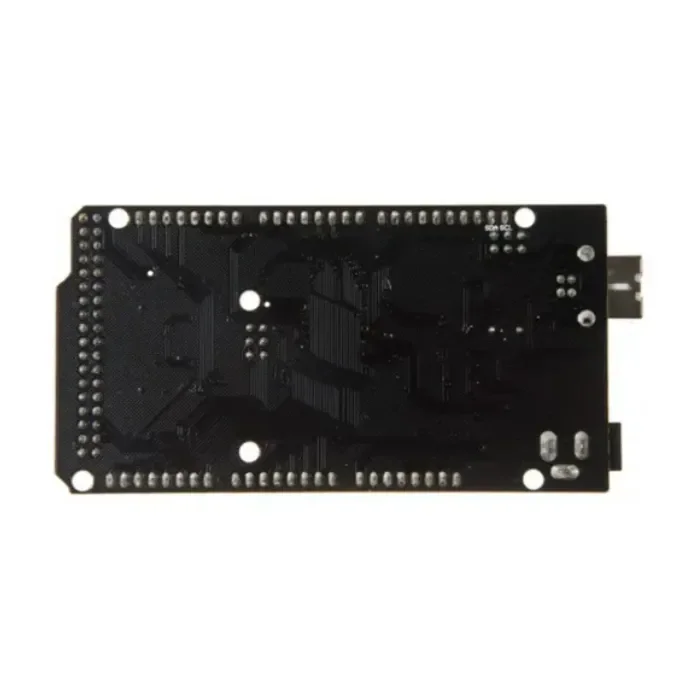

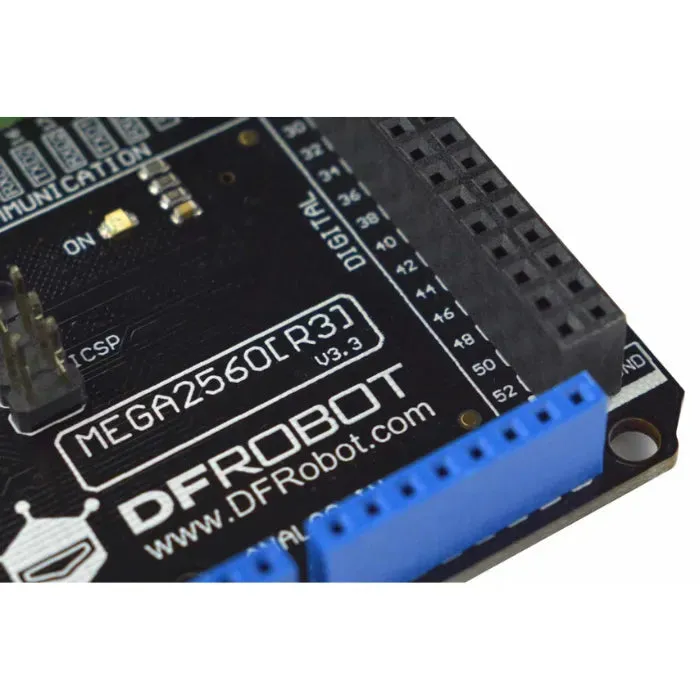

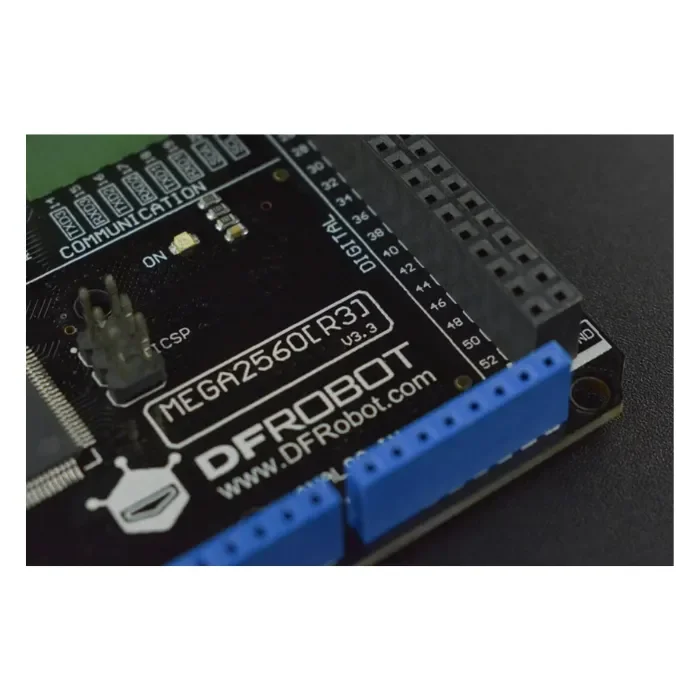

DFRduino Mega2560 je výkonná deska mikrokontroléru založená na ATmega2560, plně kompatibilní s Arduino Mega 2560 R3. Navržena pro složité a náročné projekty, tato kompatibilní řídicí jednotka DFRobot Mega nabízí 54 digitálních I/O pinů (včetně 15 PWM), 16 analogových vstupů, 4 hardwarové UARTy a pracuje na stabilní frekvenci 16 MHz. Jako robustní deska mikrokontroléru zajišťuje bezproblémovou integraci s existujícími shieldy.
Nejnovější verze DFRduino Mega2560 obsahuje vylepšený napájecí obvod VIN, který nahrazuje tradiční LDO vysoce účinným DC-DC měničem pro lepší tepelný výkon a dlouhodobou spolehlivost. Tato deska mikrokontroléru dokonce podporuje provoz na 3,7V lithium baterii, což činí platformu Arduino Mega 2560 R3 univerzálnější pro mobilní a nízkonapěťové aplikace.
Díky 256KB flash paměti—dvojnásobné kapacitě oproti Mega1280—je tato deska DFRduino Mega2560 ideální pro aplikace vyžadující více I/O, paměti a více komunikačních rozhraní. Tento ATmega2560 můžete snadno programovat přes USB pomocí standardního Arduino IDE nebo napájet přes externí adaptér pro flexibilní nasazení vašich projektů s mikrokontrolérovou deskou.
Hlavní vlastnosti DFRduino Mega2560
- Mikrokontrolér: ATmega2560 (plně kompatibilní s Arduino Mega 2560 R3)
- Provozní napětí: 5V
- Vstupní napětí (VIN): 7–12V (podporuje 3–16V, max. 20V pro tuto desku mikrokontroléru)
- Digitální I/O piny: 54 (15 PWM)
- Analogové vstupní piny: 16
- UARTy: 4 hardwarové sériové porty
- I2C / SPI: podporováno ATmega2560
- Flash paměť: 256KB (4KB využívá bootloader)
- SRAM: 8KB
- EEPROM: 4KB
- Frekvence hodin: 16 MHz
- USB připojení: USB kabel A-B
- Rozměry: 100 × 53 × 15 mm
- Hmotnost: 70g
- Kompatibilita s IDE: Arduino IDE 1.0 a novější
Co je součástí balení
- 1 × deska mikrokontroléru DFRduino Mega2560 (kompatibilní s Arduino Mega 2560 R3)
Využití desky DFRobot Mega
- Pokročilá DIY elektronika s DFRduino Mega2560
- Robotické projekty s množstvím senzorů využívající ATmega2560
- IoT systémy a automatizační mikrokontrolérové desky
- Nositelné technologie a chytrá zařízení
- Projekty vyžadující více sériových rozhraní na Arduino Mega 2560 R3
Příklad projektu
Jednoduché bioresonanční terapeutické zařízení založené na Arduinu
Tento DIY projekt ukazuje, jak sestavit profesionální terapeutické zařízení za méně než 25 USD s použitím DFRduino Mega2560 jako hlavní mikrokontrolérové desky a řadiče ATmega2560.
Reference a zdroje pro DFRobot Mega
- Průvodce výběrem mikrokontroléru DFRobot
- Stažení Arduino IDE pro Arduino Mega 2560 R3
- Schéma DFRduino Mega2560
