Speciální poznámka: Obrázky produktů slouží pouze jako reference. Pokud není vybrána konkrétní ohnisková vzdálenost nebo speciální požadavek, všechny řezací hlavy budou odeslány podle nejnižší dostupné ohniskové poměru (minimální ohnisková vzdálenost) tohoto modelu.

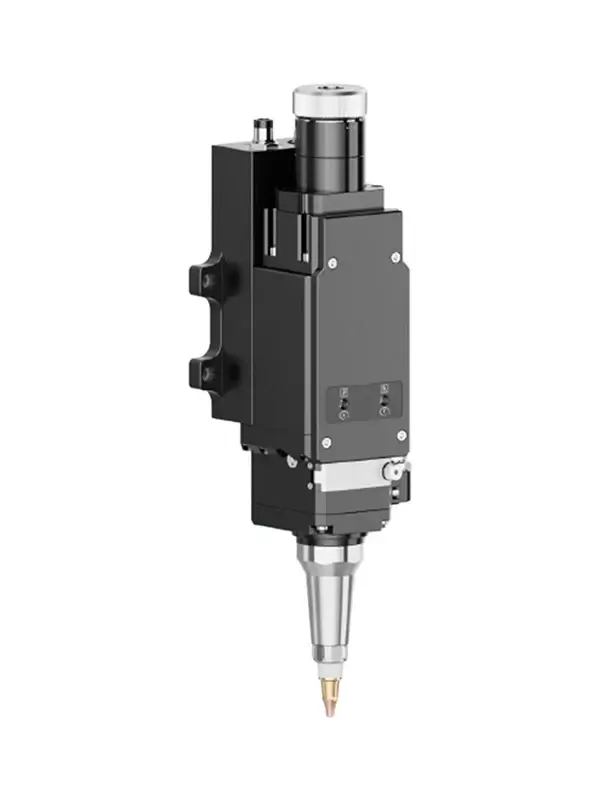

Inteligentní laserová řezací hlava BLT310T je speciálně navržena pro laserové paprsky s vlnovými délkami od 1030 do 1090 nm a maximálním výkonem 4 kW. Využívá sběrnicový řídicí systém pro přenos dat mezi řezací hlavou a hlavním zařízením, což umožňuje inteligentní ovládání řezací hlavy. Řezací hlava je vybavena plynovými rozhraními, která slouží k připojení řezacích plynů, jež jsou nezbytné pro podporu řezacích operací a dalších funkcí.
Po obdržení produktu opatrně vyjměte řezací hlavu z obalu. Štítek na pravé straně řezací hlavy obsahuje podrobné informace, včetně modelu produktu, sériového čísla, výkonu a specifikací rozhraní. Ověřte, že informace na štítku odpovídají vašemu nákupu.
Technické parametry
| Parametry řezací hlavy | Hodnoty |
|---|---|
| Vlnová délka laseru | 1030 ~ 1090 nm |
| Výkon laseru | ≤ 4 kW |
| Vláknové rozhraní | QBH/EOC |
| Zvětšení bodu | M = 1,5/2,0/2,5 (100:150/100:200/100:250) |
| Maximální rozsah nastavení zaostření | ±50 mm (±1,97 palce) |
| Není k dispozici | Max 0,13 při Fc100 |
| Rozsah nastavení centrování | ±1,5 mm (±0,059 palce) |
| Zrychlení zaostření | 7,5 m/s² (24,6 ft/s²) |
| Rozhraní řezacího plynu | o10, max 25 bar (2,5 MPa) |
| Provozní teplota | 5 ~ 55 °C (41 ~ 131 °F) |
| Teplota skladování | -25 ~ +55 °C (-13 ~ +131 °F) |
| Rozměr | 405 x 119 mm (verze QBH) |
| Hmotnost | Přibližně 4,3 kg (verze QBH) |
Upozornění:
- Řezací hlava by měla být skladována v prostředí s povoleným rozsahem teploty a vlhkosti.
- Vyhněte se skladování v magnetických polích (například trvalé magnety nebo silná střídavá pole) a v jejich blízkosti.
- Vyhněte se kolizím během používání.
- Ten maximální tlak pole ten řezání plyn je 25 bar (2.5 Mpa).
- Kvalita řezacího plynu by měla splňovat požadavky normy ISO 8573-1:2010. Čím čistší řezací plyn, tím delší je životnost ochranného
okénko - Ten průměr pole ten řezání plyn rozhraní je 10 mm

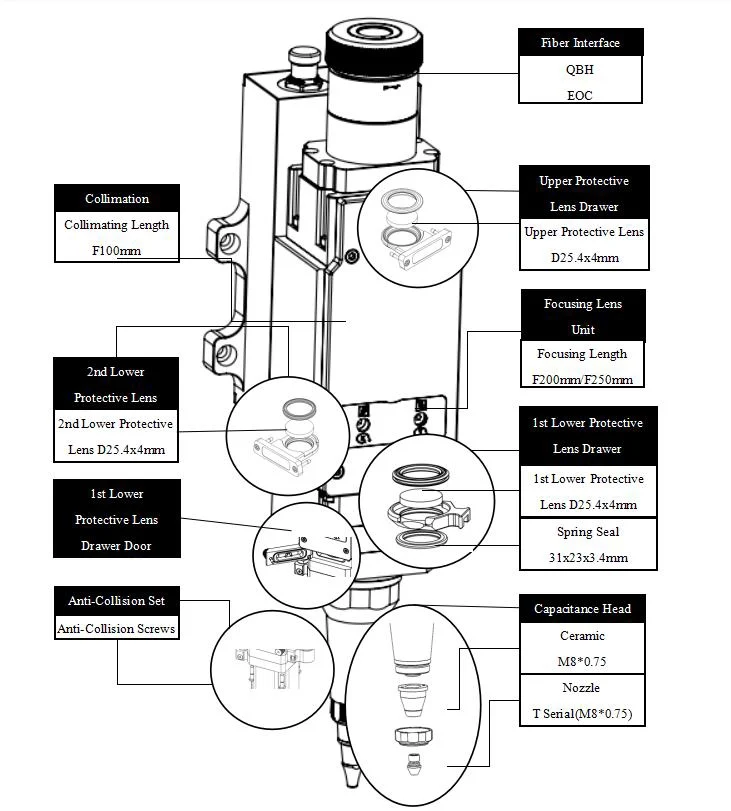

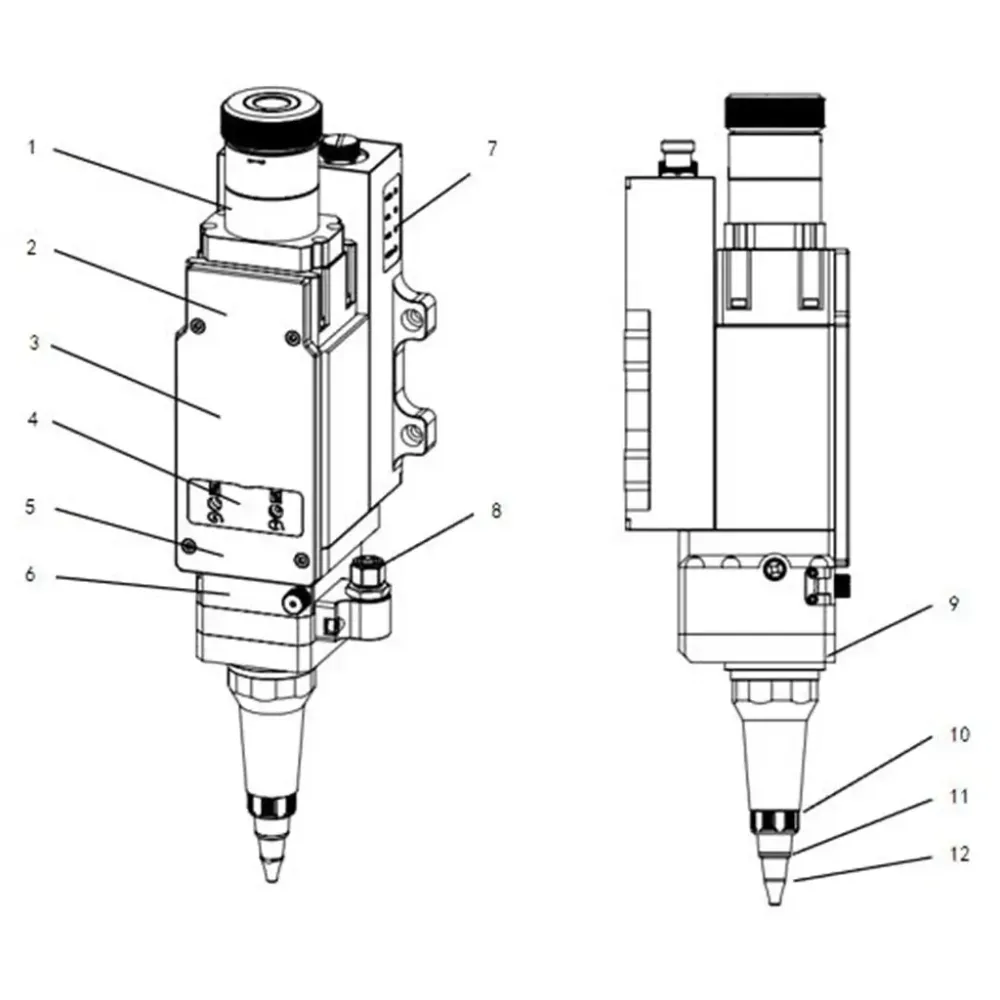

Pohled na produkt
| 1 | Rozhraní optického vlákna | 7 | LED kontrolka provozu |
| 2 | Horní ochranné okénko | 8 | Rozhraní řezacího plynu |
| 3 | Kolimační modul | 9 | Šrouby proti nárazu |
| 4 | Zaostřovací modul | 10 | Uzavírací kroužek keramického těla |
| 5 | 2. spodní ochranné okénko | 11 | Keramické tělo |
| 6 | 1. spodní ochranné okénko | 12 | Tryska |
