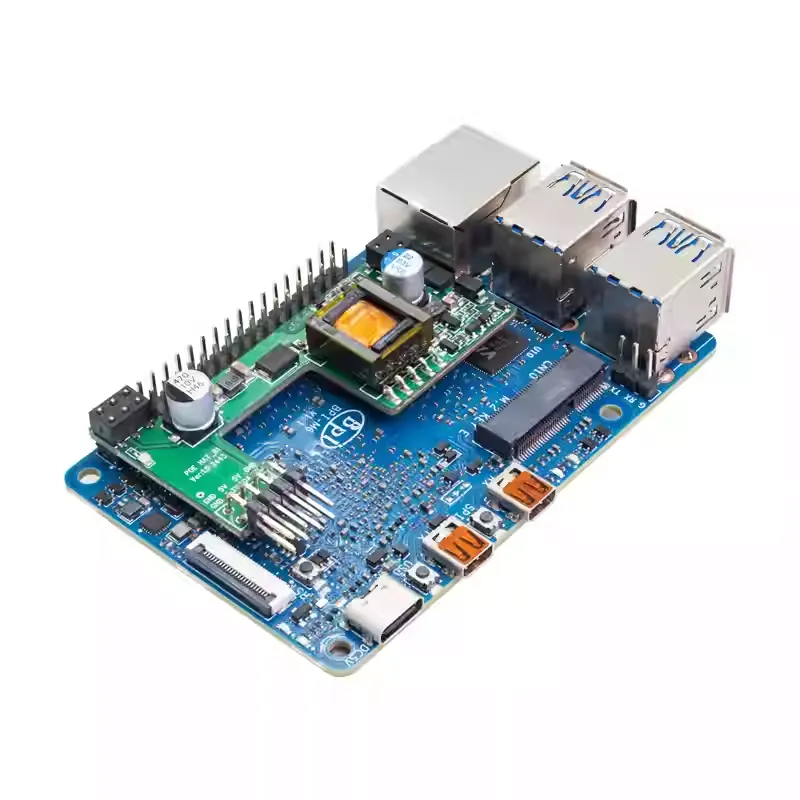

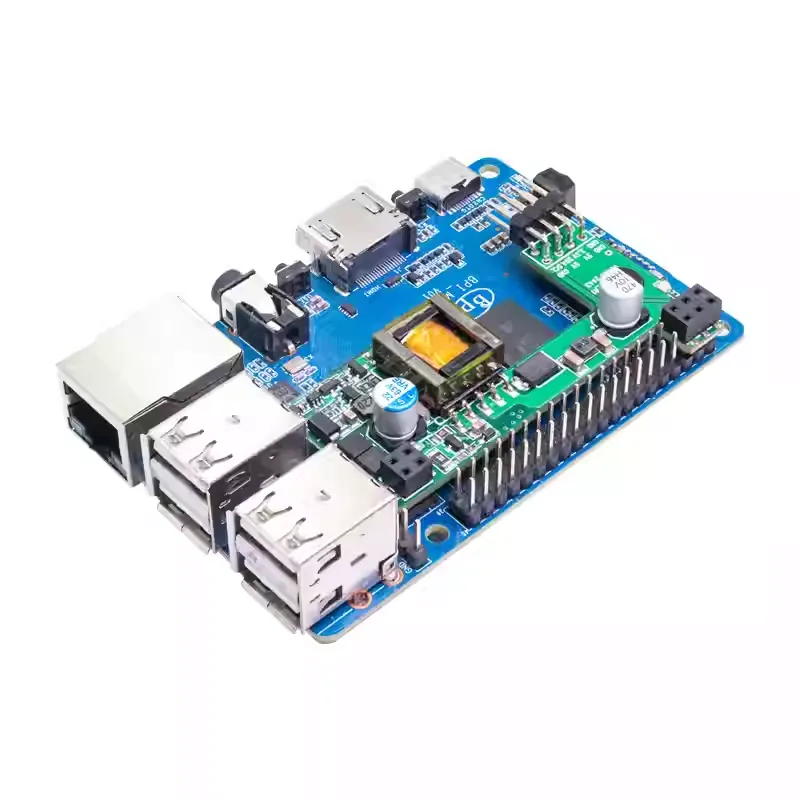

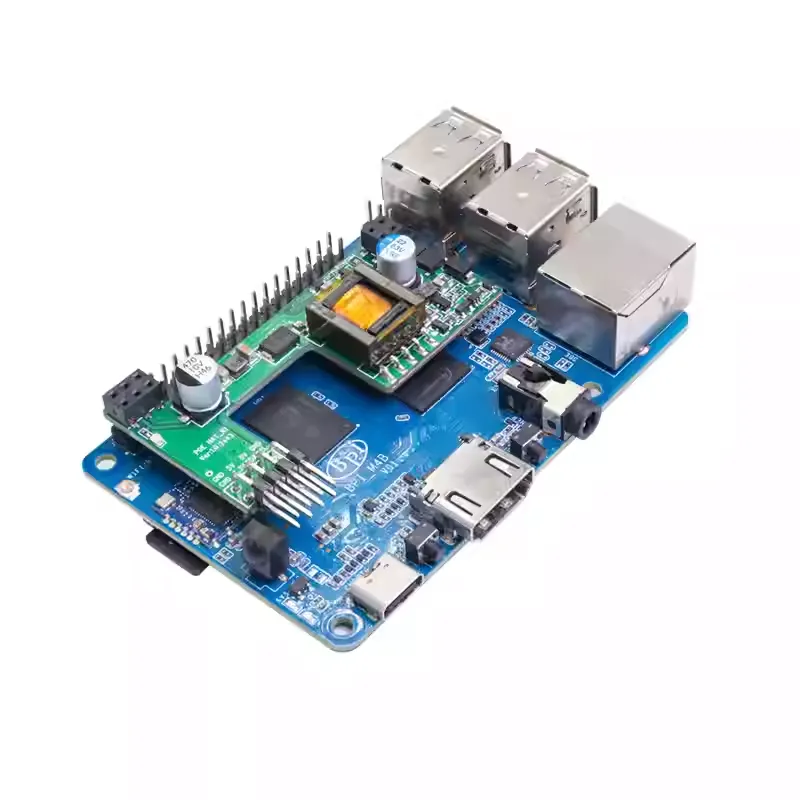

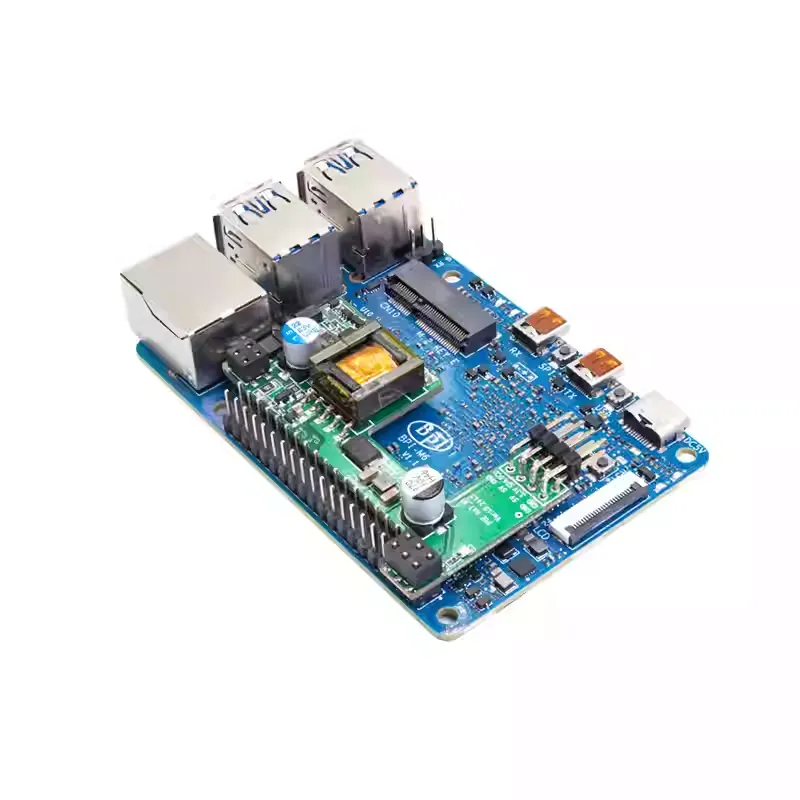

Banana Pi PoE HAT-R1 – Přídavné napájení přes Ethernet pro BPI-M4 a BPI-M6
Banana Pi PoE HAT-R1 je přídavná deska pro napájení určená pro nasazení jednodeskových počítačů Banana Pi, které těží z instalace s jediným kabelem. Pro Banana Pi BPI-M4 oficiální stránka hardwaru Banana Pi výslovně uvádí podporu funkce PoE a identifikuje PoE jako jeden z podporovaných zdrojů napájení desky. To činí PoE HAT-R1 praktickým doplňkem pro uzly montované na stěnu, kompaktní řídicí skříně a další sestavy, kde je snížení samostatného napájecího vedení důležitější než přidání nových výpočetních funkcí.
Na hostitelské straně jak Banana Pi BPI-M6, tak BPI-M4 poskytují Ethernetové připojení a 40pinový rozšiřující konektor, což je mechanický a elektrický kontext, pro který je tento produkt prodáván. Průvodce začátkem práce s BPI-M6 a oficiální stránka obchodu BPI-M6 prezentují M6 jako SBC s Gigabit Ethernetem a standardním 40pinovým rozšiřujícím konektorem, zatímco SKU PoE HAT-R1 cílí na stejný styl instalace pro podporované sestavy M4 a M6.
Pokud stavíte systém založený na VS680, můžete tento doplněk kombinovat s Banana Pi BPI-M6 Synaptics VS680. Pro pracovní postupy Banana Pi zaměřené na PoE v jiných produktových řadách nabízí OpenELAB také BPI-5400B PoE modul a Banana Pi BPI-F2P pro průmyslové nasazení typu gateway.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Typ produktu | Přídavná deska HAT / doplňková deska pro napájení přes Ethernet |
| Název produktu | POE HAT-R1 |
| Cílové desky | Banana Pi BPI-M4 a Banana Pi BPI-M6 |
| Oficiální poznámka k napájení BPI-M4 | Dokumentace Banana Pi uvádí BPI-M4 jako podporující napájení přes USB Type-C nebo PoE |
| Hostitelská platforma BPI-M6 | Synaptics VS680 SBC s Gigabit Ethernet a 40pinovým konektorem |
| Hostitelská platforma BPI-M4 | Realtek RTD1395 SBC s Ethernetem, Wi-Fi a 40pinovým GPIO konektorem |
| Kontekst rozšíření hostitele | 40pinový GPIO a napájecí konektor na podporovaných deskách Banana Pi |
| Závislost na síti | Navrženo pro nasazení Banana Pi připojených k Ethernetu |
| Hlavní funkce | Snižte samostatné DC vedení v podporovaných instalacích SBC |
| Typické nasazení | Kiosek, mediální uzel, vestavěný řadič, okrajové zařízení nebo průmyslová skříň |
| Alternativa napájení hostitele | BPI-M4 používá 5V vstup přes USB Type-C; BPI-M6 používá 5V 3A Type-C jako standardní přímý napájecí vstup |
| Kompatibilita softwaru | Napájecí doplněk na úrovni desky; následuje podporu operačního systému hostitelské desky |
| Kontext velikosti rodiny desek | BPI-M4 a BPI-M6 mají oba dokumentovaný formát 92 x 60 mm |
| Instalační úvahy | Před nasazením potvrďte prostor v krytu, zarovnání konektorů a kompatibilitu přepínače nebo injektoru |
Rozvržení desky a průvodce označením
- Tělo PoE HAT: doplněk se montuje jako přídavná deska, nikoli jako náhrada hostitelského SBC.
- Rozhraní 40pinového konektoru hostitele: instalace je založena na geometrii GPIO a napájecího konektoru používané podporovanými deskami Banana Pi.
- Průběh napájení přes Ethernet: tento doplněk je určen pro instalace připojené k Ethernetu, kde je napájení dodáváno přes síťovou cestu.
- Oblast RJ45 hostitelské desky: udržujte síťovou stranu volnou, protože nasazení PoE závisí na stabilním ethernetovém připojení.
- Záložní cesta USB Type-C: podporované hostitele lze během testování na stole nebo při zavádění firmwaru stále napájet jejich běžným vstupem Type-C.
- Prostor pro kryt: ověřte, že distanční sloupky, kryty a chladiče nezasahují do HAT po instalaci.
- Tepelný prostor: pokud je hostitelská deska používána v uzavřených prostorách, ponechte proudění vzduchu nad SBC a kolem přídavné desky.
- Trasa vedení kabelu: naplánujte poloměr ohybu ethernetového kabelu tak, aby během instalace nedocházelo k namáhání přídavné desky a konektoru hostitele.
Scénáře použití
1. Jednokabelový mediální nebo reklamní uzel na stěně
Použijte PoE HAT-R1, když je deska Banana Pi umístěna tam, kde je vhodný pouze jeden ethernetový kabel. Po spuštění pomůže jednoduchá kontrola sítě a doby běhu potvrdit stabilní start na nasazeném obrazu.
#!/bin/shecho "Název hostitele: $(hostname)"echo "Doba běhu: $(uptime -p)"ip -4 addr show | awk '/inet / {print $2}'ping -c 3 8.8.8.82. Ověření na stole před sestavením do krytu
Před uzavřením skříně ověřte, že deska se spustí bez problémů, vidí očekávané síťové rozhraní a zobrazuje rozumnou teplotu. To je užitečné při porovnávání chování zapnutí PoE a přímého napájení přes Type-C.
#!/bin/shecho "Kernel: $(uname -r)"ip link show | awk -F: '/^[0-9]+:/
