Banana Pi BPI-RT8822CS – SDIO Wi-Fi 5 a Bluetooth 5.0 rozšiřující deska
Banana Pi BPI-RT8822CS je oficiální rozšiřující bezdrátová deska pro hostitelské platformy Banana Pi, které podporují řešení Realtek RTL8822CS. Oficiální wiki Banana Pi BPI-M5 uvádí tento doplněk pod rozšiřujícími deskami WiFi a BT5.0 s rozhraním SDIO standardu, popisujíc jej jako 802.11 a nebo b nebo g nebo n nebo ac 2T2R Wi-Fi a Bluetooth 5.0 modul. Banana Pi výslovně uvádí podporu jak pro BPI-M5, tak pro BPI-F2P, což činí tento modul praktickým vylepšením, pokud základní deska nemá integrované bezdrátové připojení.
Oficiální obchod Banana Pi kategorizuje BPI-RT8822CS jako WiFi modul ve stejném ekosystému jako Banana Pi BPI-M5 Amlogic S905X3 deska a Banana Pi BPI-F2P. Pro kompletní nastavení hostitele můžete také zkontrolovat napájecí zdroj BPI-M5 5V 3A a SanDisk 64GB vysokorychlostní MicroSD kartu. Tento modul je určen pro uživatele, kteří chtějí integrovanou Wi-Fi 5 a Bluetooth 5.0 funkčnost přes podporované rozhraní na straně desky místo použití USB donglu.
Technické specifikace
| Typ produktu | Rozšiřující bezdrátová deska / SDIO Wi-Fi a Bluetooth modul |
| Hlavní bezdrátové řešení | Platforma Realtek RTL8822CS |
| Standard Wi-Fi | IEEE 802.11 a nebo b nebo g nebo n nebo ac |
| Konfigurace Wi-Fi | 2T2R dvoukanálový bezdrátový design |
| Bluetooth | Bluetooth 5.0 |
| Typ rozhraní hostitele | Rozšiřující deska s rozhraním SDIO standardu |
| Primární podpora hostitele | Banana Pi BPI-M5 |
| Další podpora hostitele | Banana Pi BPI-F2P |
| Použití | Přidává bezdrátovou LAN a Bluetooth funkčnost podporovaným deskám Banana Pi |
| Kategorie modulu | Oficiální příslušenství WiFi modulu Banana Pi |
| Styl integrace | Rozšíření bezdrátové sítě na úrovni desky, nikoli externí USB adaptér |
| Softwarový kontext | Závisí na podporovaném systémovém obrazu, překryvu stromu zařízení a podpoře bezdrátového ovladače na hostitelské desce |
| Cílové systémy | Hostitelské desky Banana Pi založené na Linuxu s oficiální podporou rozšiřujícího modulu |
| Typické použití | Bezdrátové sítě, Bluetooth periferie, IoT, mediální boxy a kompaktní vestavěné systémy |

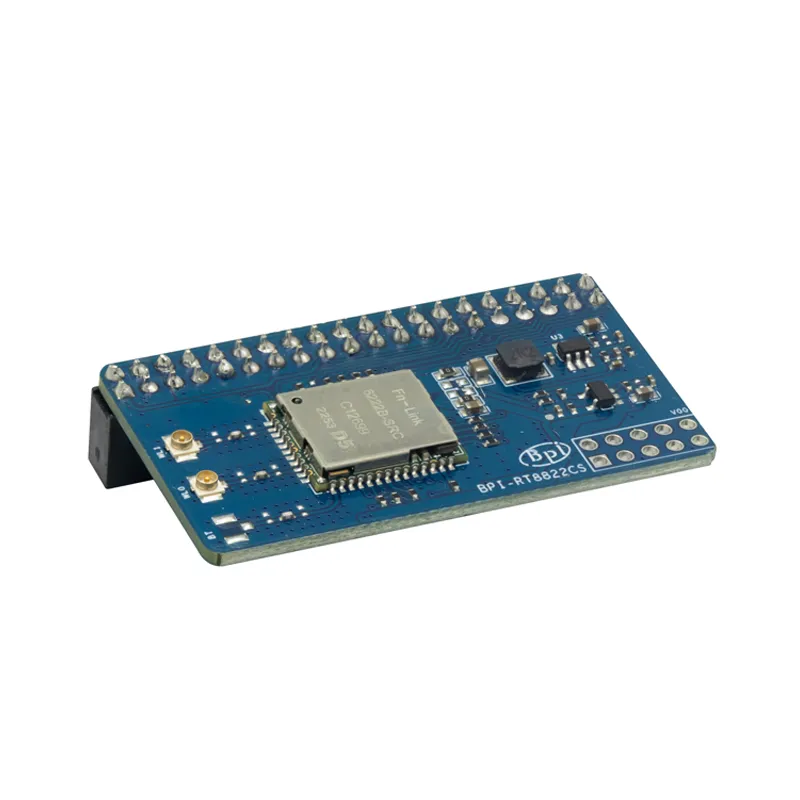

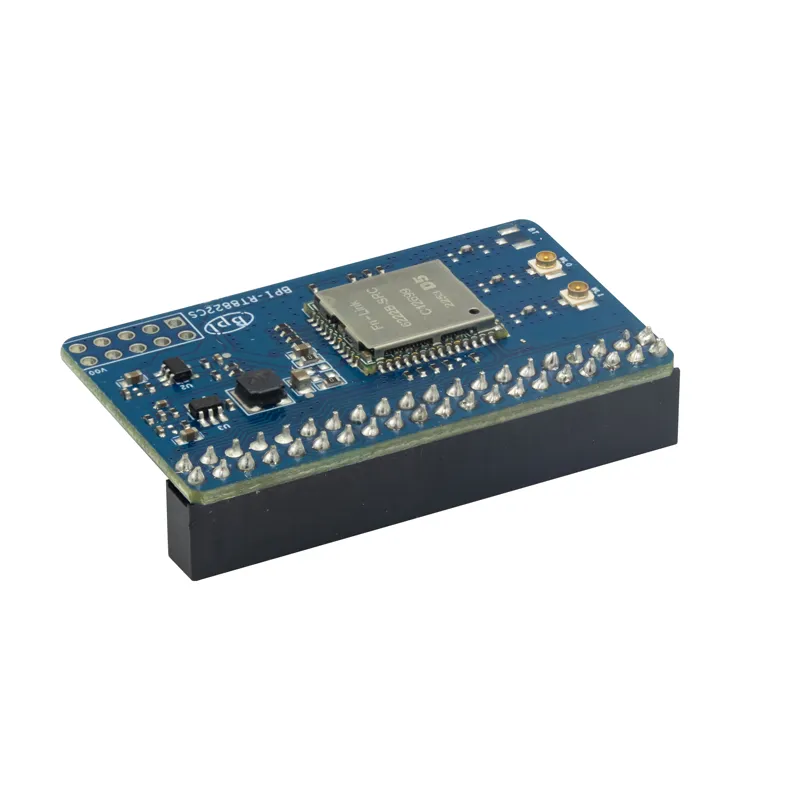

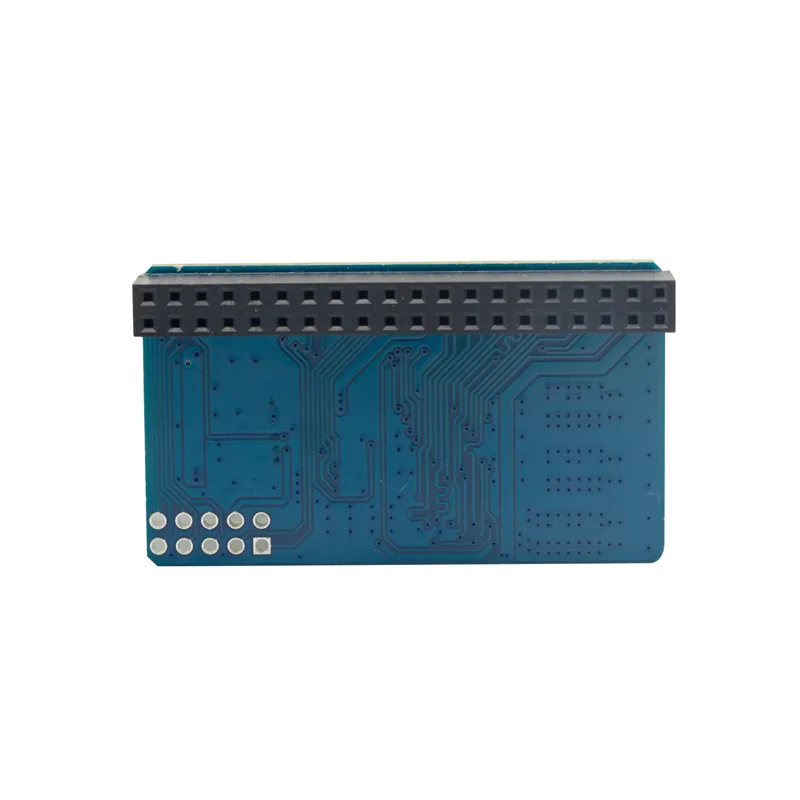

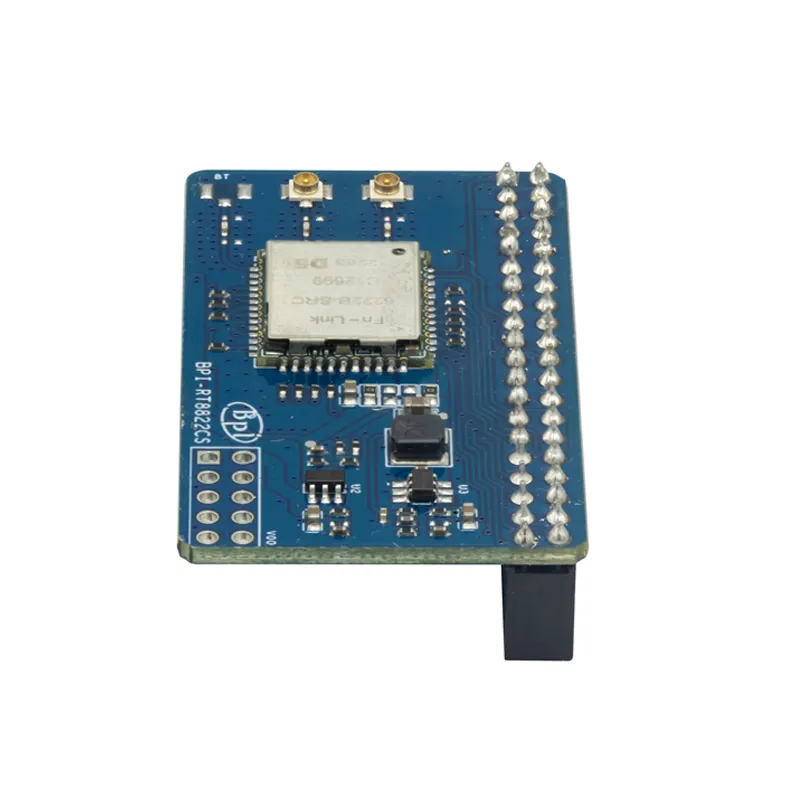

Rozložení desky a průvodce popisky
- Bezdrátové jádro RTL8822CS – Modul je postaven kolem bezdrátového řešení Realtek RTL8822CS pro Wi-Fi 5 a Bluetooth 5.0 připojení.
- SDIO připojení hostitele – Banana Pi označuje tento doplněk jako rozšiřující desku s rozhraním SDIO, nikoli jako USB bezdrátový dongle.
- 2T2R Wi-Fi cesta – Konfigurace 2T2R je určena pro dvoukanálové 802.11ac bezdrátové sítě na podporovaných hostitelských deskách.
- A: Funkce Bluetooth 5.0 – Podpora Bluetooth činí modul užitečným pro klávesnice, řadiče, senzory a další periferní zařízení na krátkou vzdálenost.
- A: GPIO hostitelské desky nebo rozšiřující strana – Doplňek je navržen tak, aby se připojil k podporovaným deskám Banana Pi, které vystavují požadované signály a softwarovou podporu.
- A: Závislost na ovladači a overlay – V praxi závisí spuštění bezdrátového připojení na systémovém obrazu a zda je na hostitelské desce povolen příslušný overlay nebo ovladač.
- A: Integrace na úrovni desky – Modul udržuje konečný systém čistší než USB adaptér tím, že zůstává uvnitř fyzického uspořádání cílové hostitelské platformy.
- A: Dvojí kompatibilita desek – Banana Pi explicitně dokumentuje podporu jak pro BPI-M5, tak pro BPI-F2P, což rozšiřuje možnosti znovupoužití v projektech.
- A: Průběh použití doplňku – Jedná se o přídavný modul, takže konečný bezdrátový výkon závisí na hostitelské desce, cestě antény, krytu a softwarovém obrazu.
Scénáře použití
A: 1. Přidejte Wi-Fi a Bluetooth do systému BPI-M5
A: Modul je vhodný pro projekty BPI-M5, které potřebují bezdrátovou síť a Bluetooth přímo na desce bez nutnosti samostatného USB adaptéru.
A: 2. Vytvořte kompaktní vestavěné Linuxové zařízení s bezdrátovým připojením
A: Při použití na podporované desce Banana Pi modul RT8822CS vyhovuje kioskům, multimédiím, IoT, řadičům a obecným vestavěným Linuxovým aplikacím, které potřebují jak WLAN, tak Bluetooth.
A: 3. Znovupoužití jednoho bezdrátového doplňku napříč platformami M5 a F2P
Protože Banana Pi dokumentuje podporu jak pro BPI-M5, tak pro BPI-F2P, stejný modul lze znovu použít v různých projektech hostitelských desek založených na systémech Amlogic a Sunplus.
Obsah balení
- A: 1 x bezdrátová rozšiřující deska Banana Pi BPI-RT8822CS
<
