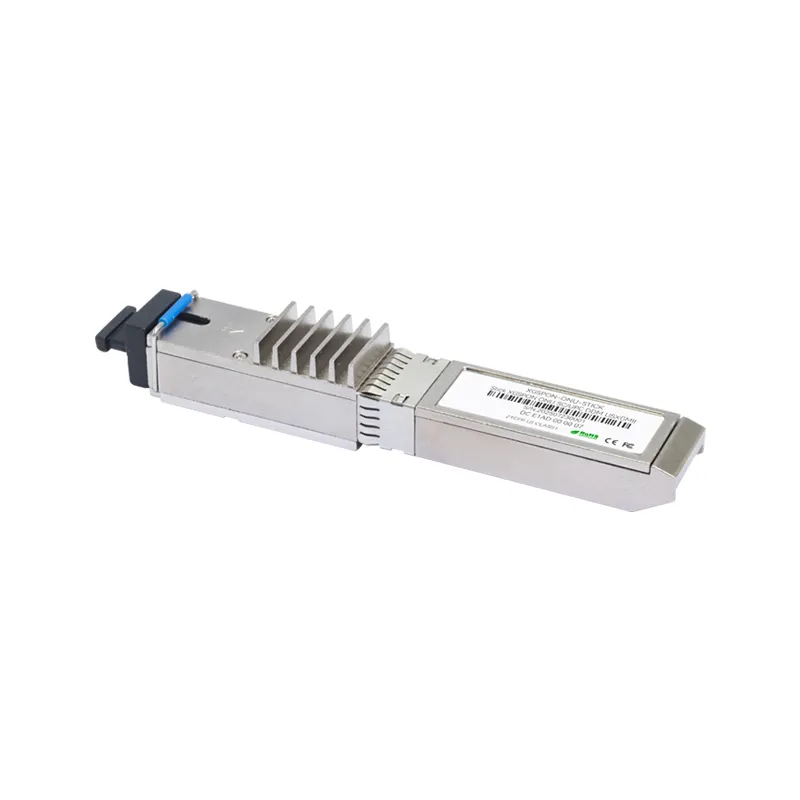

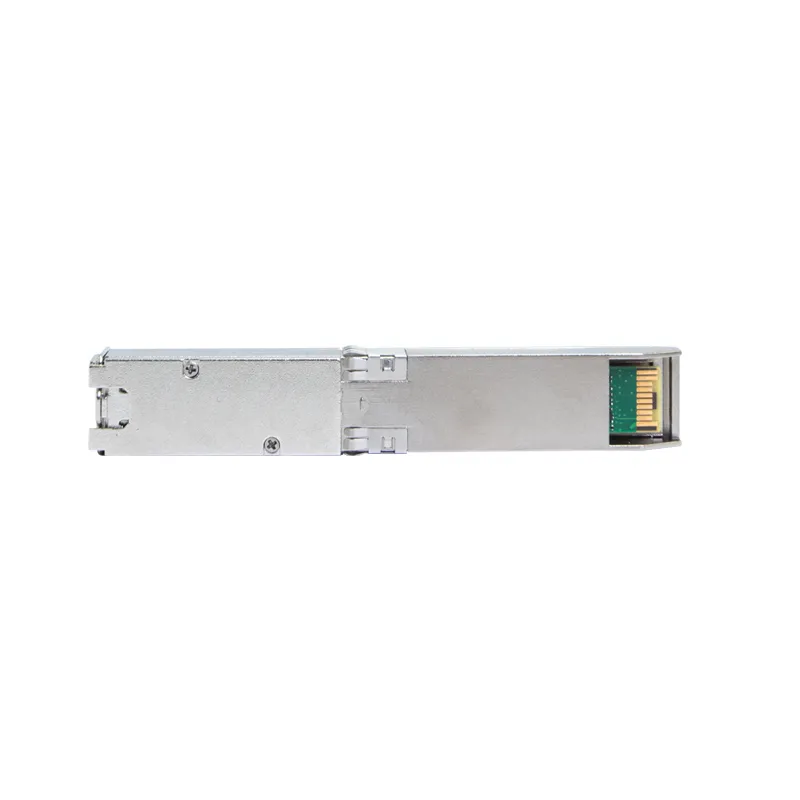

XGS-PON ONU Stick – 9,953Gbps SFP+ ONT pro Banana Pi BPI-R4 Pro
XGS-PON ONU Stick je optický síťový terminál SFP plus navržený pro platformu Banana Pi BPI-R4 Pro. Oficiální stránka obchodu Banana Pi jej označuje jako XGS-PON ONU Stick Transceiver pro BPI-R4 Pro a oficiální oznámení na fóru Banana Pi popisuje jako jednovláknový XGS-PON ONU transceiver, který integruje obousměrnou optickou transceiverovou funkci a funkci vrstvy 2 v rámci formátu SFP plus. Banana Pi jej prezentuje jako přímý způsob připojení zákaznického zařízení s běžným portem SFP plus k síti XGS-PON bez potřeby samostatného externího napájení.
Oficiální seznam materiálů Banana Pi obsahuje 1270nm vysílač v pulzním režimu s rychlostí 9,953Gbps, 1577nm přijímač v kontinuálním režimu s rychlostí 9,953Gbps, balení SFP plus s konektorem SC UPC, digitální diagnostický monitoring, správu G.988 OMCI, podporu 4K MAC záznamů, zpracování multicastu IGMPv3 nebo MLDv2, manipulaci s VLAN tagy, automatické zjišťování, detekci neautorizovaných ONU a jumbo rámce až do 9840 bajtů. Pro související hardware můžete také zkontrolovat Banana Pi BPI-R4 Pro 8X, Banana Pi BPI-R4 Pro 4E, BPI-SFP-10G-T měděný SFP plus modul, SFP-10G-BX20 optická sada SFP plus a 12V 5A DC napájecí zdroj.
Technické specifikace
| Typ produktu | XGS-PON ONU stick transceiver / SFP plus optický síťový terminál |
| Oficiální umístění | Transceiver pro Banana Pi BPI-R4 Pro |
| Optická topologie | Jednovláknový XGS-PON ONU transceiver |
| Vysílací vlnová délka | Vysílač v pulzním režimu 1270 nm |
| Přijímací vlnová délka | Přijímač v kontinuálním režimu 1577 nm |
| Přenosová rychlost | Třída přenosové rychlosti 9,953 Gbps pro vysílání a příjem |
| Konektor | Balení SFP plus s konektorem SC UPC |
| Diagnostika | Digitální diagnostické monitorování s interní kalibrací |
| Provozní teplota pouzdra | 0 až 70 °C |
| Napájení | Oddělené napájení 3,3 V, nízká spotřeba energie |
| Správa | Podpora správy ITU-T G.988 OMCI |
| Tabulka vrstvy 2 | Podpora 4K MAC záznamů |
| Multicast | Podpora IGMPv3 nebo MLDv2 a 512 záznamů IP multicast adres |
| Datové funkce | Podpora manipulace s VLAN tagy, klasifikace, filtrování a automatické plug-and-play zjišťování |
| Bezpečnost a OAM | Podpora detekce neautorizovaných ONU a alarmů nebo provisioningových workflow |
| Velikost rámce | Podpora jumbo rámců až do 9840 bajtů |
| Shoda | SFF-8431, SFF-8472, GR-468, laserová bezpečnost třídy IEC-60825 třída 1 a RoHS-6 |
Rozložení desky & průvodce štítky

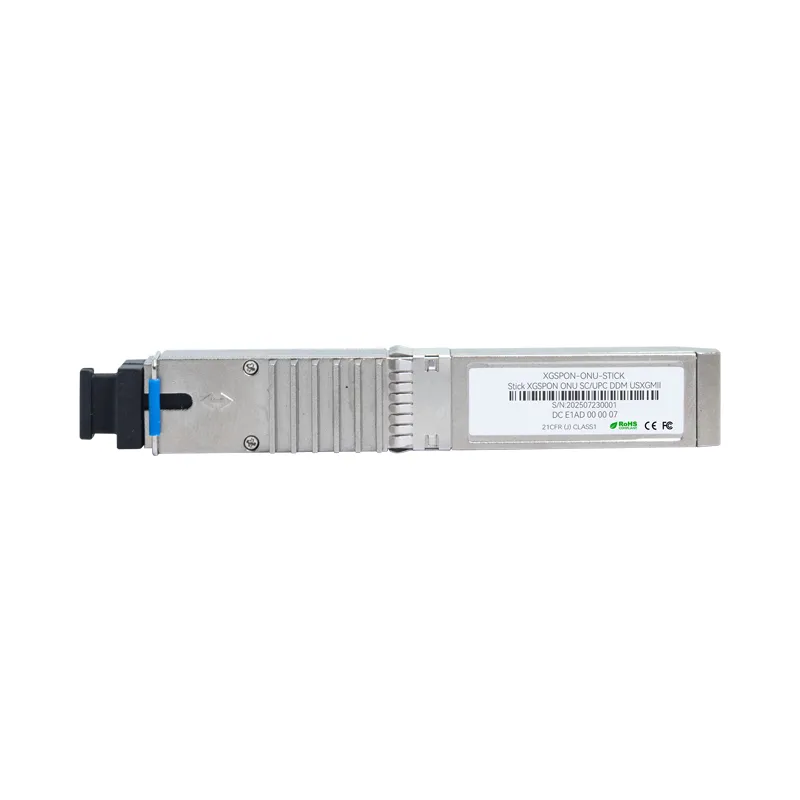

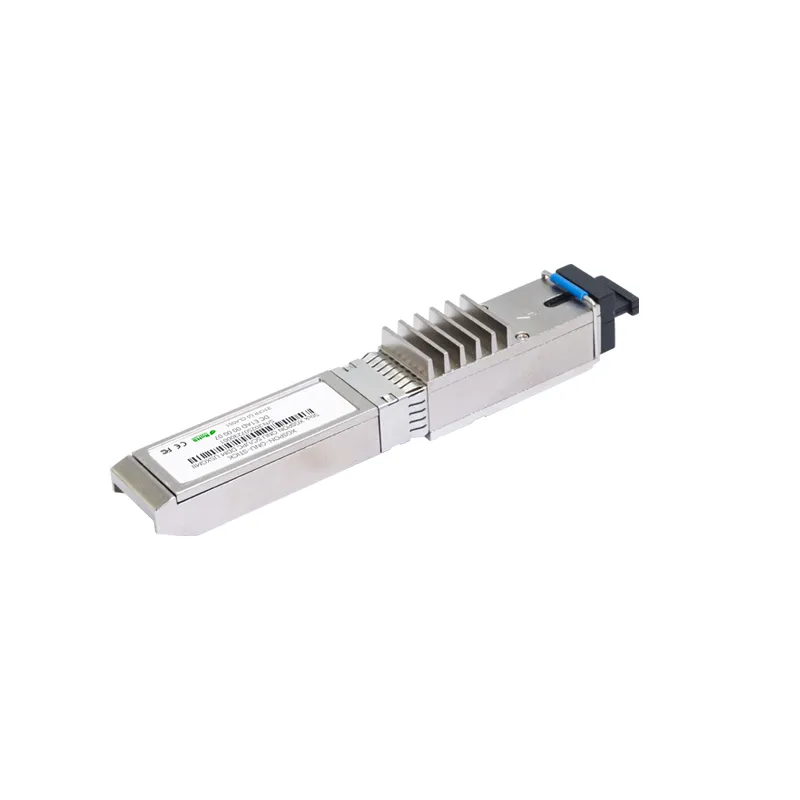

- Tělo SFP Plus ONU – Modul je navržen pro přímé zapojení do zařízení, které má standardní port SFP plus.

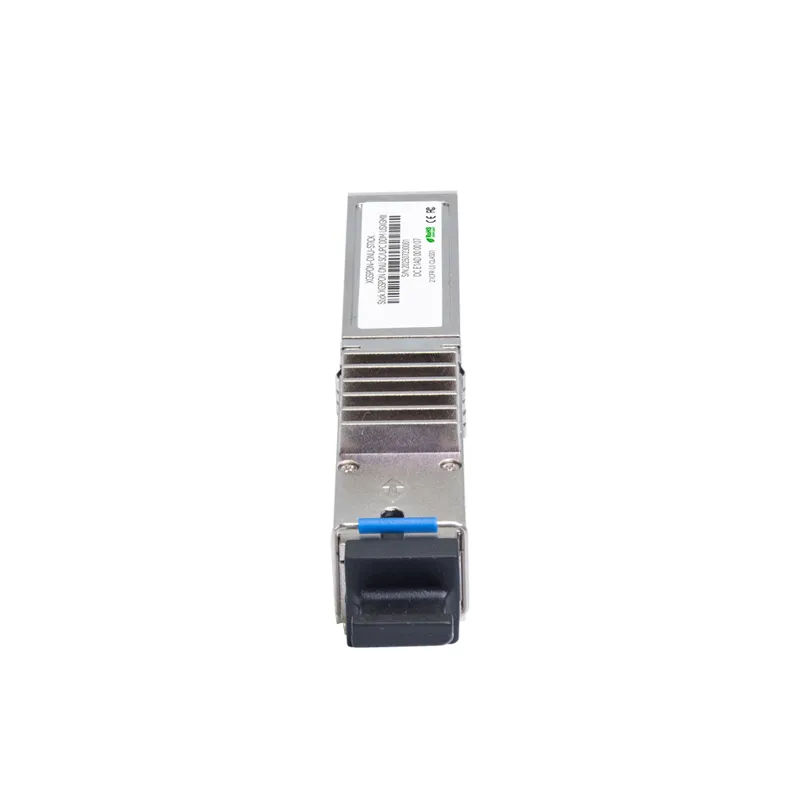

- SC UPC konektor – Optické rozhraní používá SC UPC konektor místo RJ45 nebo LC měděné síťové cesty.
- Vysílací cesta 1270 nm – Banana Pi dokumentuje vysílač v burst režimu na vlnové délce 1270 nm pro upstream optickou komunikaci.
- Příjmová cesta 1577 nm – Modul používá příjmovou cestu v kontinuálním režimu na vlnové délce 1577 nm pro downstream optickou komunikaci.
- Integrovaná funkce ONT – Toto není jen pasivní transceiver; Banana Pi popisuje integrované funkce ONU nebo ONT a vrstvy 2 uvnitř zařízení.
- Podpora správy OMCI – Podpora G.988 OMCI je součástí oficiální sady softwarových funkcí pro provisioning a vzdálenou správu.
- Diagnostika a monitorování – Digitální diagnostické monitorování pomáhá s kontrolou stavu a optickým odstraňováním problémů.
- Role integrace R4 Pro – Modul je určen pro nasazení BPI-R4 Pro spíše než jako generický spotřebitelský SFP plus doplněk.
- Závislost na softwarovém obrazu – Konečná operace stále závisí na obrazu hostitelského systému, konfiguraci přepínače nebo routeru a prostředí poskytovatele služeb.
Scénáře použití
1. Přidání XGS-PON přístupu do routeru BPI-R4 Pro
Tento stick je vhodný pro uživatele BPI-R4 Pro, kteří chtějí přímo ukončit XGS-PON spojení na routerové platformě pomocí formátu SFP plus.
2. Vytvoření PON-aware OpenWrt nebo Linux gateway
Protože modul integruje chování ONU a vrstvy 2, hodí se pro pokročilé projekty gateway, kde BPI-R4 Pro funguje jako zákaznický okrajový router v síti XGS-PON.
3. Vyhodnocení OMCI a VLAN založené dodávky služeb
Oficiální sada funkcí zahrnuje správu OMCI, multicast, manipulaci VLAN a podporu jumbo rámců, což činí stick praktickým pro servisní a laboratorní testování.
Seznam balení
- 1 x XGS-PON ONU Stick transceiver pro BPI-
