Banana Pi BPI-SM9 Modul | BM1688 AI SoM | 8GB+32GB

Banana Pi BPI-SM9 modul – BM1688 AI SoM s 8GB LPDDR4x a 32GB eMMC

Modul Banana Pi BPI-SM9 je AI výpočetní modul postavený kolem procesoru SOPHGO BM1688 pro edge inference, video analytiku, průmyslové AI a vestavěné vizuální úlohy. Oficiální dokumentace Banana Pi uvádí 8jádrový Arm Cortex-A53 CPU na 1,6 GHz, 8 GB LPDDR4x, 32 GB eMMC 5.1, 260pinový SO-DIMM formát a podporu AI s různou přesností přes INT4, INT8, FP16, BF16 a FP32. Stejná oficiální stránka také uvádí podporu 16kanálové HD video inteligentní analýzy, což činí modul vhodným pro chytré servery, edge boxy, AIOT systémy, průmyslové počítače a vizuálně orientované vestavěné produkty.

Banana Pi také dokumentuje bohaté I/O na platformě BPI-SM9, včetně 2 x GbE, 2 x SATA 3.0, 2 x USB 3.0, HDMI 2.0, 2 x MIPI-CSI, M.2 Key M, M.2 Key E, CAN, UART, I2C, SPI, PWM a SD/SDIO. Modul je popisován jako pinově kompatibilní s moduly ve stylu NVIDIA Orin Nano/NX, přičemž nabízí širší seznam pinů a flexibilní pinmux. Pro úložiště a inicializační pracovní postupy jej můžete kombinovat s SanDisk 64GB High-Speed MicroSD kartou, a pro srovnání s dalším výpočetním příslušenstvím Banana Pi můžete také prohlédnout Banana Pi BPI-CM5 PRO IO. Základní AI procesor je dále popsán na oficiální stránce SOPHGO BM1688.

Technické specifikace

Typ produktu	AI výpočetní modul / systém na modulu
Procesor	SOPHGO BM1688
CPU	8jádrový Arm Cortex-A53, 1,6 GHz
AI výpočet	16 TOPS INT8, smíšená přesnost INT4 / INT8 / FP16 / BF16 / FP32
Paměť	8 GB LPDDR4x, 64bit, 4266 Mbps
Flash paměť	32 GB eMMC 5.1
Odnímatelné úložiště	1 x TF karta rozhraní
Síť	2 x GbE
USB	2 x USB 3.0, 1 x USB 2.0
Displej	1 x HDMI 2.0
Kamera	2 x MIPI-CSI kamerová rozhraní
Rozšíření	1 x M.2 Key M, 1 x M.2 Key E, PCIe Gen3 x2, CAN, UART, I2C, SPI, PWM, GPIO
SATA	2 x SATA 3.0
Napájení	Typicky 12 V DC, rozsah 11 V až 13 V
Provozní teplota	-10 °C až +60 °C
Konektor	260pinový SO-DIMM
Velikost modulu	100 x 79 x 16 mm
Software	Ubuntu 22.04 / Linux 5.10 / QT 5.15

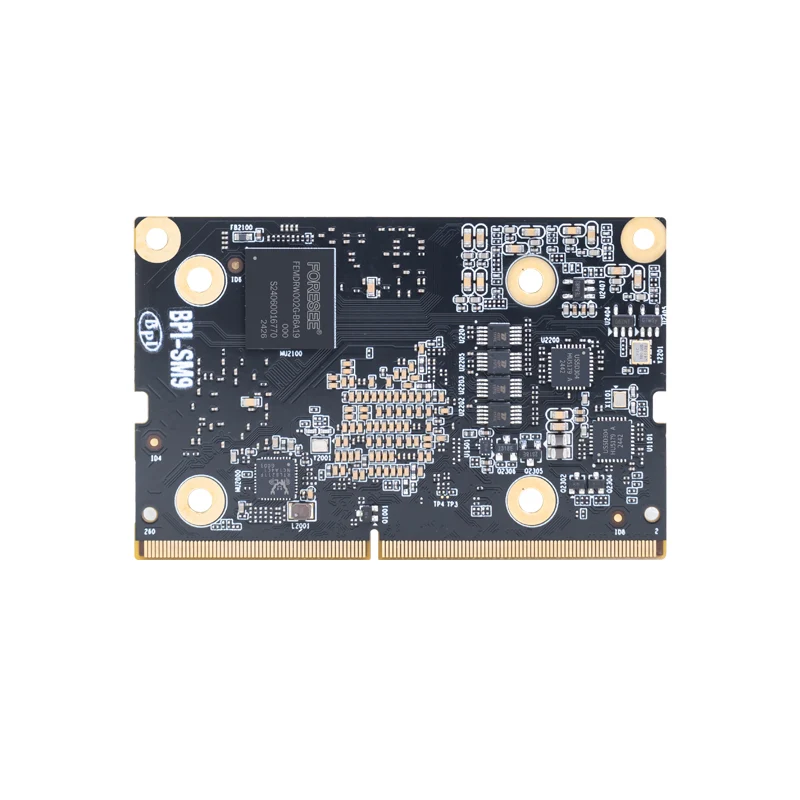

Rozložení desky & průvodce štítky

• 260pinový SO-DIMM konektor na okraji – Hlavní rozhraní nosné desky pro napájení, sběrnice a periferní signály.
• Dvojité GbE rozhraní – Vhodné pro síťové AI brány, video zařízení a edge servery.
• M.2 Key M a Key E – Podporuje rozšíření úložiště a bezdrátových nebo akcelerátorových modulů podle návrhu nosiče.
• Dvojité SATA 3.0 – Užitečné pro edge úložiště, NVR nebo zařízení pro zachytávání dat.
• HDMI 2.0 výstup – Podporuje lokální výstup obrazu pro diagnostiku, HMI nebo demo systémy.
• Dvojité MIPI-CSI vstupy – Podporuje kamerové vizuální pipeline a vestavěné percepční systémy.
• USB 3.0 a USB 2.0 – Připojte úložiště, servisní zařízení nebo periferie během zavádění a nasazení.
• CAN / UART / I2C / SPI / PWM – Umožňuje průmyslové řízení, integraci senzorů a přizpůsobení nosičové desky.

Scénáře použití

1. Vícekanálová videoanalytika

Použijte BPI-SM9 jako AI jádro v edge video zařízení, kde je potřeba akcelerace BM1688 pro detekci, rozpoznávání nebo analýzu chování v reálném čase.

2. Průmyslový AI řadič

Kombinujte návrhy nosičů s podporou sítě, SATA, CAN a GPIO pro průmyslové počítače, uzly strojového vidění a chytrá zařízení.

3. Vestavěný vizuální nebo AIOT modul

Nasazujte modul v kompaktních AIOT zařízeních, dronech, chytrých krabičkách nebo vlastních nosičích, které potřebují vstup kamery, inferenci a přístup k různým periferiím.

Seznam balení

• 1 x Banana Pi BPI-SM9 modul

FAQ

Q: Jaký procesor používá BPI-SM9?
A: Používá SOPHGO BM1688, který Banana Pi popisuje jako vysoce integrovaný AI a vizuální procesor.

Q: Kolik paměti a vestavěného úložiště je součástí?
A: Tato verze je dokumentována s 8 GB LPDDR4x paměti a 32 GB eMMC 5.1 úložiště.

Q: Je modul kompatibilní s nosiči ve stylu Jetson?
A: Banana Pi uvádí, že modul je pin-to-pin kompatibilní s moduly NVIDIA Orin Nano a NX, přičemž nabízí širší seznam pinů a flexibilitu pinmuxu.

Q: Pro jaké pracovní zatížení je vhodný?
A: Je určen pro edge AI, vícenásobnou videoanalýzu, průmyslovou AI, AIOT systémy a vestavěné vizuální produkty.

Q: Jaké operační systémy jsou dokumentovány?
A: Banana Pi uvád
