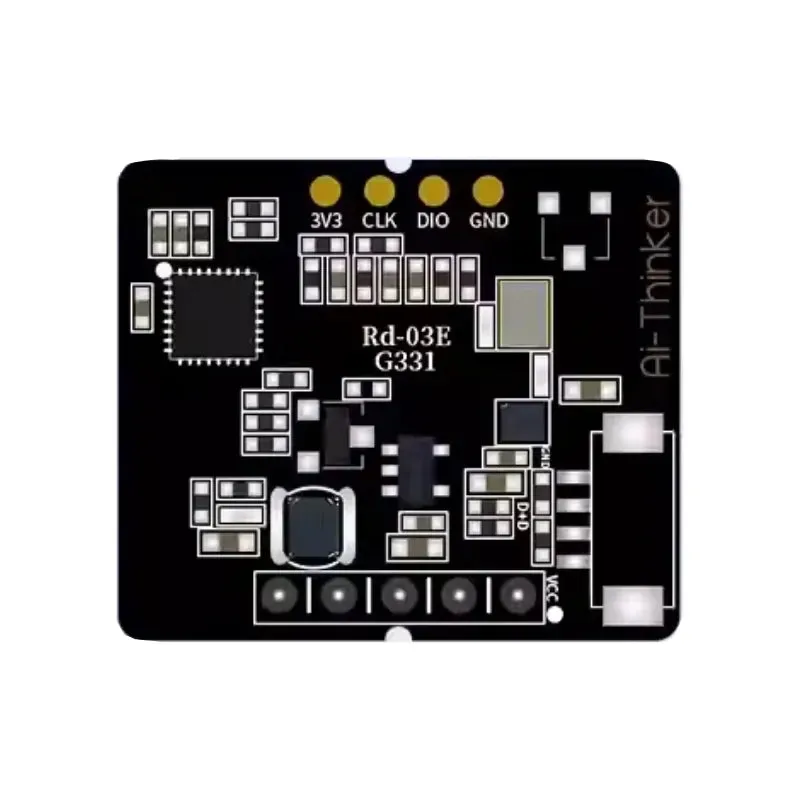

Ai-Thinker Rd-03E je 24GHz milimetrový radarový modul navržený pro měření vzdálenosti člověka, rozpoznávání gest a detekci přítomnosti v interaktivních IoT systémech. Postavený na čipu S3KM111L, tento Ai-Thinker radarový senzor kombinuje FMCW vlnové formy, zpracování radarového signálu a vestavěné algoritmy pro hlášení dat o vzdálenosti a gestech v reálném čase pro vestavěný vývoj.
Tento Ai-Thinker 24GHz radarový modul je obzvláště užitečný pro ovládání gesty, chytré interakční panely, bezdotykové snímání a projekty detekce člověka. S oficiálním nástrojem pro hostitelský počítač mohou vývojáři sledovat radarový výstup v reálném čase a upravovat parametry pro lepší snímání gest, detekci vzdálenosti a radarové uživatelské rozhraní.
Vlastnosti
- 24GHz FMCW radar pro detekci přítomnosti, měření vzdálenosti v reálném čase a rozpoznávání gest.
- Řešení s čipem S3KM111L s vysokým výkonem v reálném čase a podporou radarových algoritmů.
- Až 1GHz šířka pásma modulace pro přesnou detekci cíle v určených oblastech.
- Podpora pohybu lidského těla, mikropohybů a úkolů souvisejících se snímáním gest.
- UART komunikace s výchozí přenosovou rychlostí 256000bps pro integraci s hostitelem.
- Dobře vhodný pro Ai-Thinker radarovou interakci, bezdotykové ovládání, AIoT snímání a chytré terminály.
Specifikace
| Parametr | Specifikace |
|---|---|
| Model | Ai-Thinker Rd-03E |
| Řešení čipu | S3KM111L |
| Typ radaru | 24GHz FMCW milimetrový radar |
| Frekvenční rozsah | 24GHz až 24,25GHz |
| Šířka pásma modulace | Až 1GHz |
| Obal | DIP-5 |

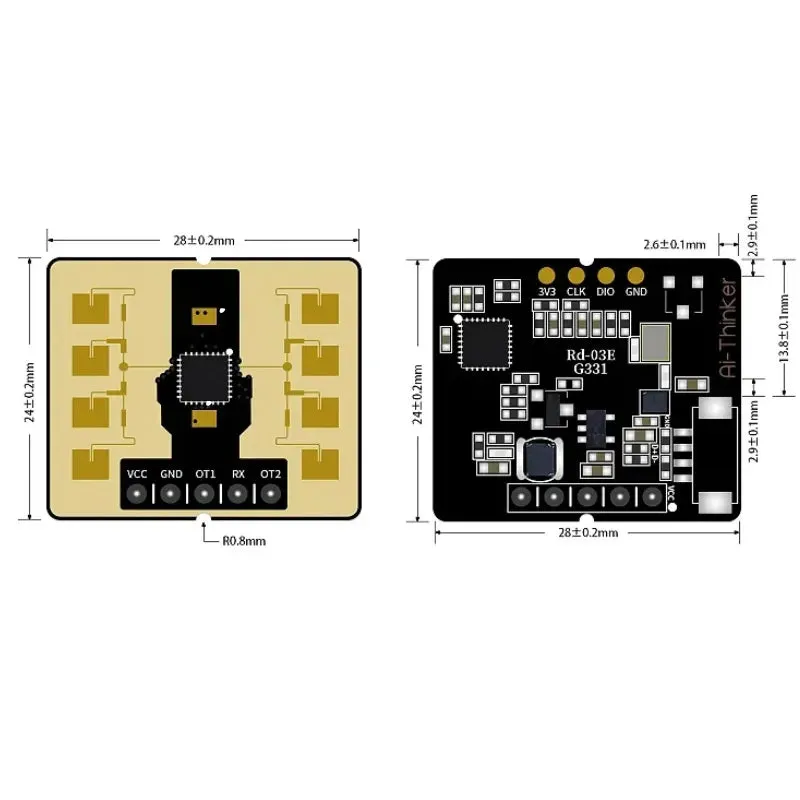

| Rozměry modulu | 28,0 x 24,0 mm (+/-0,2 mm) |
| Napájení | 5V, proud >= 200mA |
| Provozní teplota | -40 °C až 85 °C |
| Rozhraní | UART |
| Výchozí přenosová rychlost | 256000bps |
| Antenna | Vestavěná anténa |
Aplikace
- Terminály pro rozpoznávání gest a projekty bezdotykového rozhraní.
- Snímání vzdálenosti člověka pro probuzení displeje, interakci na blízko a chytré kiosky.
- Vývoj AIoT radarů vyžadující kompaktní Ai-Thinker 24GHz senzor.
- Interaktivní chytrá zařízení, která potřebují radarový výstup vzdálenosti a zpětnou vazbu gest.
Další obsah
Ai-Thinker Rd-03E je vhodnější, pokud váš projekt potřebuje rozpoznávání gest společně s měřením vzdálenosti, místo základního snímání pouze přítomnosti. To činí tento mmWave radarový modul užitečným pro chytřejší interakci člověk-stroj a produkty bezdotykového ovládání.
Zdrojové materiály
Oficiální dokumentace Ai-Thinker Rd-03E
Specifikace Ai-Thinker Rd-03E 1
Specifikace Ai-Thinker Rd-03E 2
Často kladené otázky
Čím se Rd-03E liší od základního radarového senzoru přítomnosti?
Ai-Thinker Rd-03E přidává měření vzdálenosti člověka a rozpoznávání gest, takže je vhodnější pro interaktivní snímání a bezdotykové ovládací systémy.
Lze Rd-03E použít v AIoT projektech?
Ano. Tento Ai-Thinker radarový modul je navržen pro AIoT, interaktivní terminály a vestavěné produkty, které potřebují data o vzdálenosti a gestech přes UART.
Je modul vhodný pro bezdotyková uživatelská rozhraní?
Ano. Jeho 24GHz radarové snímání a funkce rozpoznávání gest ho činí vhodným pro návrh bezdotykové interakce.
