20 ks modrých LED diod | 5mm s vývody | vhodné pro breadboardy Minimální objednávka 20 ks.

20 KS modrých LED diod – 5mm LED do otvoru pro prototypování, indikátory a STEM projekty

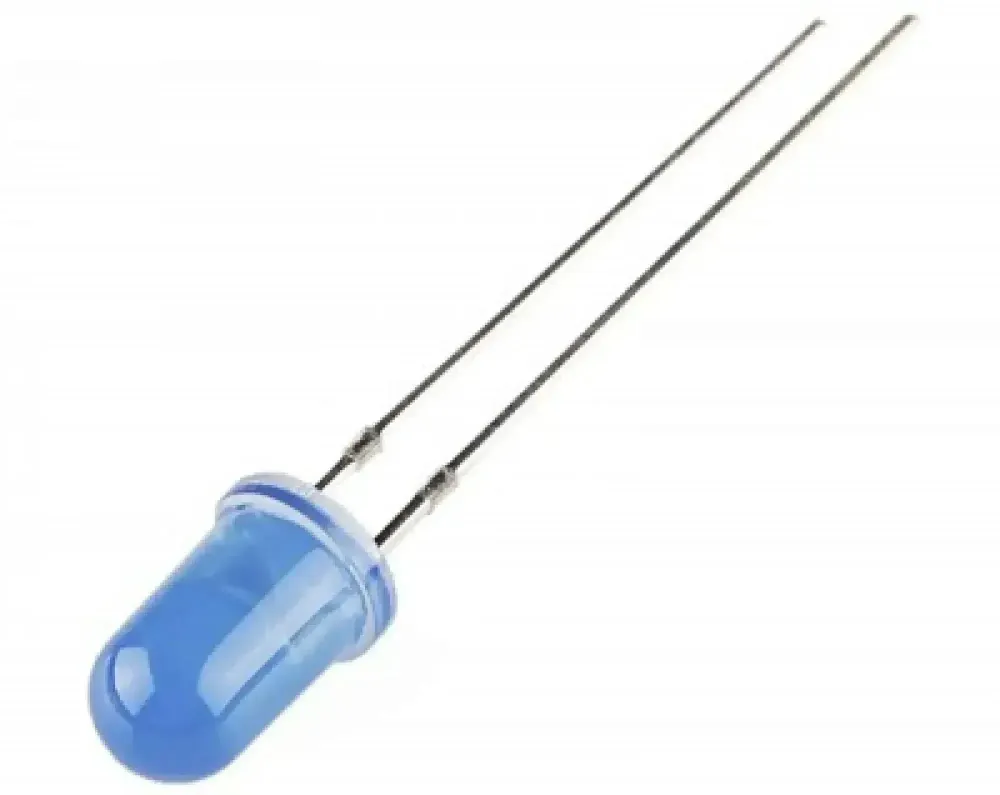

Tento balíček obsahuje 20 modrých 5mm LED do otvoru navržených pro rychlý a levný vizuální výstup v zabudovaných prototypech, vzdělávacích sadách a jednoduchých indikátorových obvodech. Každá dioda používá standardní 2pinový tvar do otvoru, který se snadno zasune do nepájivých polí, univerzálních desek a pájených PCB sestav, což činí sadu praktickou jak pro studenty, tak pro inženýry vytvářející rychlé prototypy.

Tyto LED jsou vhodné pro indikaci stavu, zpětnou vazbu uživatele a nízkonapěťové zobrazovací efekty při použití s proudovým omezením. Lze je ovládat z běžných mikrokontrolérových platforem, jako je ELAB Nano V3 nebo deska kompatibilní s Arduino UNO R3, a snadno se instalují na MB-102 Breadboard Kit pro rychlé testování. Pro širší použití ve třídách a začátečnických projektech se přirozeně hodí i do sad jako DFRobot Arduino Beginner Starter Kit.

Pro návrh obvodů považujte tyto LED za standardní modré indikátorové LED a vždy přidejte vhodný sériový odpor podle napájecího napětí a cílového proudu. Pokud chcete referenční bod pro běžné elektrické chování modrých 5mm LED, datasheet Kingbright 5mm modré LED je užitečným průvodcem pro rozsah předního napětí, vlnovou délku a pokyny pro manipulaci.

Technické specifikace

Rozložení desky & průvodce označením

• Hlavička čočky – Kulatá epoxidová hlavička o průměru 5 mm je část vyzařující světlo a měla by směřovat ven pro maximální viditelnost.
• Anodový vývod – Delší vývod je obvykle kladný terminál a měl by být připojen k GPIO nebo napájení přes rezistor.
• Katodový vývod – Kratší vývod je záporný terminál a obvykle je připojen k zemi.
• Značka plochého okraje – Plochý okraj na těle LED označuje katodovou stranu, pokud byla délka vývodů zkrácena.
• Rozteč vývodů – Standardní rozteč dvou vývodů odpovídá běžným nepájivým polím a prototypovým PCB.
• Poloha sériového rezistoru – Umístěte rezistor sériově s každou LED, aby omezil proud a ochránil jak diodu, tak pin řadiče.
• Směr řízení GPIO – Výstup HIGH může v jednoduchých obvodech dodávat proud, zatímco jiné zapojení může používat zapojení s odebíráním proudu podle řadiče.
• Řízení jasu – Používejte piny s podporou PWM, pokud chcete stmívání, postupné zeslabování nebo pulzní efekty místo jednoduchého zapnutí/vypnutí.
• Teplotní zacházení – Vyhněte se příliš dlouhému pájení na vývodech, abyste snížili riziko tepelného poškození pouzdra LED.
• Provozní poznámka – Jedná se pouze o samotné LED; není zde žádný vestavěný rezistor, driver ani ochrana proti obrácené polaritě.

Scénáře použití

1. Arduino indikátor stavu na nepájivém poli

Použijte modrou LED jako základní indikátor digitálního výstupu během lekcí Arduino, ověřování GPIO nebo při prvním sestavení obvodu na nepájivém poli.

const int ledPin = 8; void setup() { pinMode(ledPin, OUTPUT); } void loop() { digitalWrite(ledPin, HIGH); // LED zapnuto delay(500); digitalWrite(ledPin, LOW); // LED vypnuto delay(500); }

2. ESP32 PWM demo stmívání

Tento příklad vytváří plynulý náběh jasu pro zpětnou vazbu uživatelského rozhraní, nositelné prototypy nebo dekorativní světelné efekty, když je LED připojena přes rezistor k PWM pinu ESP32.

const int ledPin = 5; const int pwmChannel = 0; const int pwmFreq = 5000; const int pwmResolution = 8; void setup() { ledcSetup(pwmChannel, pwmFreq, pwmResolution); ledcAttachPin(ledPin, pwmChannel); } void loop() { for (int duty = 0; duty <= 255; duty++) { ledcWrite(pwmChannel, duty); delay(8);
