RGB modul LED světla plné barvy – 3kanálový PWM světelný modul pro Arduino a STEM projekty
RGB modul LED světla plné barvy je jednoduchá deska pro vizuální výstup určená k učení míchání barev, řízení jasu PWM, indikaci stavu a interaktivní elektronice. Kombinuje červené, zelené a modré LED kanály do jednoho modulu, takže kód mikrokontroléru může míchat barvy a vytvářet upozornění, přechody, dýchací efekty a zpětnou vazbu uživatelského rozhraní bez nutnosti stavět samostatný RGB LED obvod od začátku.
Tato stránka identifikuje tento produkt jako SKU HS-F01A a zobrazuje schéma modulu s vestavěnými rezistory omezujícími proud. Je to přirozené rozšíření pro ELAB Nano V3, UNO R3 Prototype Expansion Board a začátečnické projekty na nepájivém poli s MB 102 Breadboard Kit. Pro jednobarevné indikátory jej můžete také porovnat se základními LED sadami, jako jsou 20 ks modrých LED diod.
RGB výstup je zvláště užitečný, když projekt potřebuje jeden kompaktní modul pro komunikaci několika stavů: zelená pro normální, žlutá pro varování, červená pro alarm, modrá pro čekání nebo animované barvy pro uživatelskou interakci. Použijte piny s podporou PWM pro plynulé přechody a míchání barev a před dokončením softwarové logiky potvrďte, zda je modul zapojen jako společná katoda nebo společná anoda.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| SKU | HS-F01A |
| Typ produktu | RGB modul LED světla plné barvy |
| LED kanály | Červená, zelená, modrá |
| Způsob ovládání | Digitální zapnutí/vypnutí nebo PWM řízení jasu pro každý kanál |
| Míchání barev | Přídavné míchání barev RGB |
| Omezení proudu | Vestavěná síť rezistorů zobrazená na aktuálním schématu |
| Doporučený hostitel | Arduino, ESP32, Raspberry Pi Pico, další GPIO/PWM řadiče |
| Typická logika | Před použitím potvrďte chování společné anody/společného katody podle zapojení desky |
| Aplikace | Stavová světla, ukázky barev, alarmy, interaktivní indikátory, STEM lekce |
| Piny rozhraní | Napájení/zem plus vstupy RGB kanálů podle označení desky |

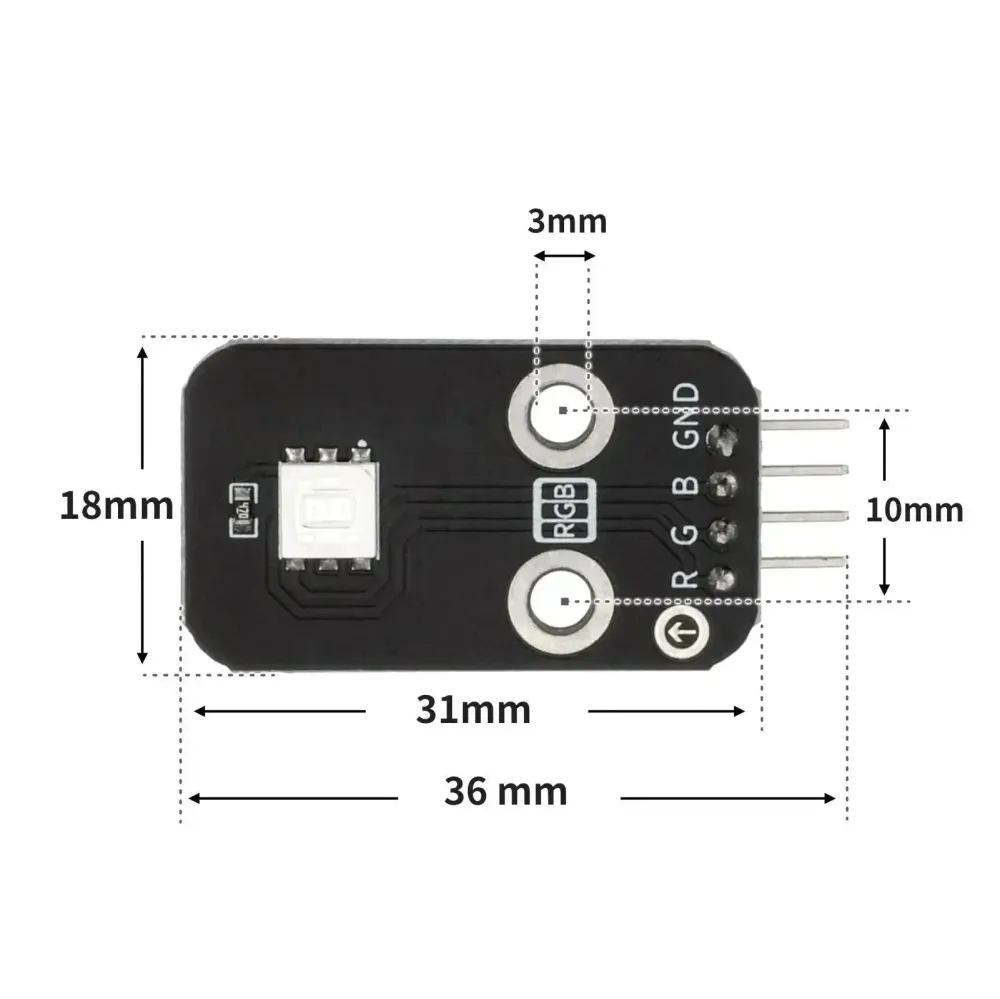

Rozložení desky a průvodce popisky
- RGB LED – Hlavní světelná součást s červeným, zeleným a modrým kanálem.
- Vstup R – Řídí červený LED kanál.
- Vstup G – Řídí zelený LED kanál.
- Vstup B – Řídí modrý LED kanál.
- VCC nebo společný pin – Sdílené napájení nebo společné připojení LED podle konstrukce modulu.
- GND – Zemnící referenční bod, když je deska zapojena jako společný katoda.
- Rezistorová síť – Omezuje proud LED, takže je modul snazší používat s GPIO piny.
- PWM piny – Použijte piny s podporou PWM pro přechody a míchání barev.
Scénáře použití
1. Arduino RGB barevný cyklus
Plynule přecházejte základními barvami pomocí PWM výstupů.
const int redPin = 9; const int greenPin = 10; const int bluePin = 11; void setColor(int r, int g, int b) { analogWrite(redPin, r); analogWrite(greenPin, g); analogWrite(bluePin, b); } void setup() { pinMode(redPin, OUTPUT); pinMode(greenPin, OUTPUT); pinMode(bluePin, OUTPUT); } void loop() { setColor(255, 0, 0); delay(500); setColor(0, 255, 0); delay(500); setColor(0, 0, 255); delay(500); }2. Indikátor stavu
Namapujte stav senzoru na barvu: zelená normální, žlutá varování, červená alarm.
int sensorPin = A0; void loop() { int value = analogRead(sensorPin); pokud (value < 300) setColor(0, 255, 0); jinak pokud (value < 700) setColor(255, 128, 0); jinak setColor(255, 0, 0); delay(100); }3. ESP32 hladké dýchání LED
Vytvořte jemný modrý dýchací efekt pro stavové světlo krytu.
const int bluePin = 18; void setup() { ledcAttach(bluePin, 5000, 8); } void loop() { pro (int duty = 0; duty <= 255; duty++) { ledcWrite(bluePin, duty); delay(8); } pro (int duty = 255; duty >= 0; duty--) { ledcWrite(bluePin, duty); delay(8); } }4. MicroPython RGB blikání
Přepínejte RGB kanály z desky typu Pico.
z machine import Pin import time červená = Pin(15, Pin.OUT) zelená = Pin(14, Pin.OUT) modrá = Pin(13, Pin.OUT) zatímco pravda: pro led v (červená, zelená, modrá): led.value(1) time.sleep(0.3) led.value(0)Obsah balení
- 1 x RGB modul LED světla plné barvy
Často kladené otázky
Q: K čemu se tento modul používá?
A: Používá se pro indikaci stavu RGB, míchání barev, PWM světelné efekty a STEM demonstrace.
Q: Potřebuje rezistory?
A: Aktuální schéma ukazuje vestavěné omezovací rezistory.
