LED, neboli světelná dioda, je vyrobena ze sloučeniny prvků, jako je gallium (Ga), arsen (As) a fosfor (P). Dioda z fosfidu gallia vyzařuje červené světlo, dioda z fosfidu gallia vyzařuje zelené světlo a dioda z karbidu křemíku vyzařuje žluté světlo. Zpětné průrazné napětí LED je 5V. Charakteristika proudu a napětí v propustném směru je velmi strmá, proto musí být v sérii připojen rezistor omezující proud, aby se kontroloval proud protékající LED při jejím použití.
Schéma zapojení

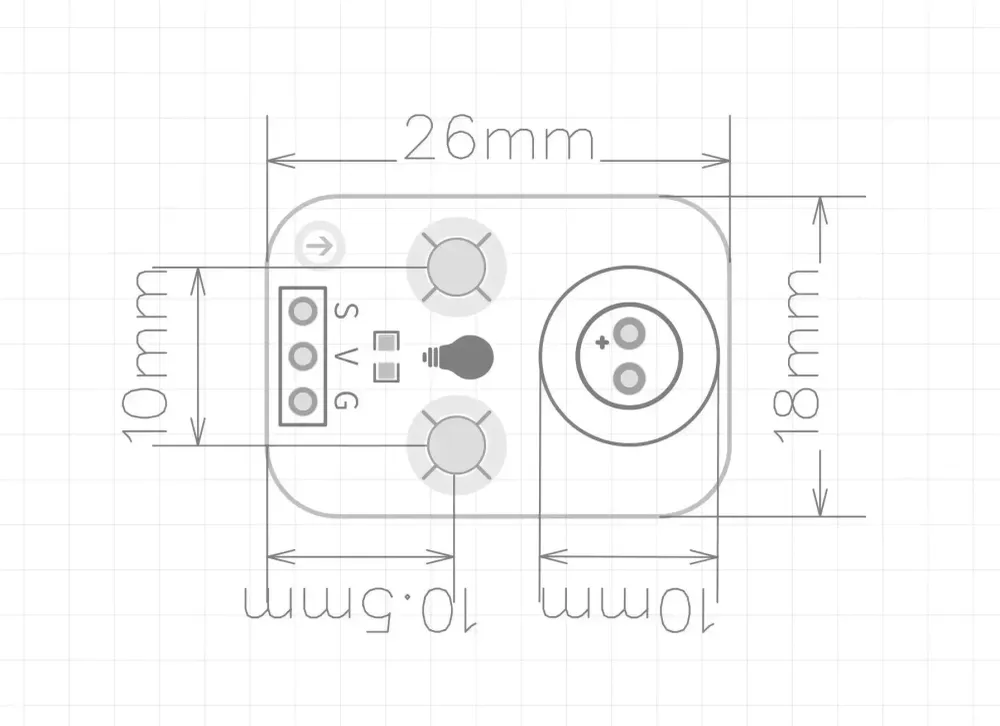

Parametry modulu
Definice pinů
| Název pinu | Popis |
|---|---|
| G | GND (zem napájení) |
| V | VCC (kladný vstup napájení) |
| S | Signál (digitální signální pin) |
Další specifikace
- Napájecí napětí: 3.3V / 5V
- Způsob připojení: konektor s roztečí 2,54 mm
- Způsob montáže: Dvojité upevnění šrouby
