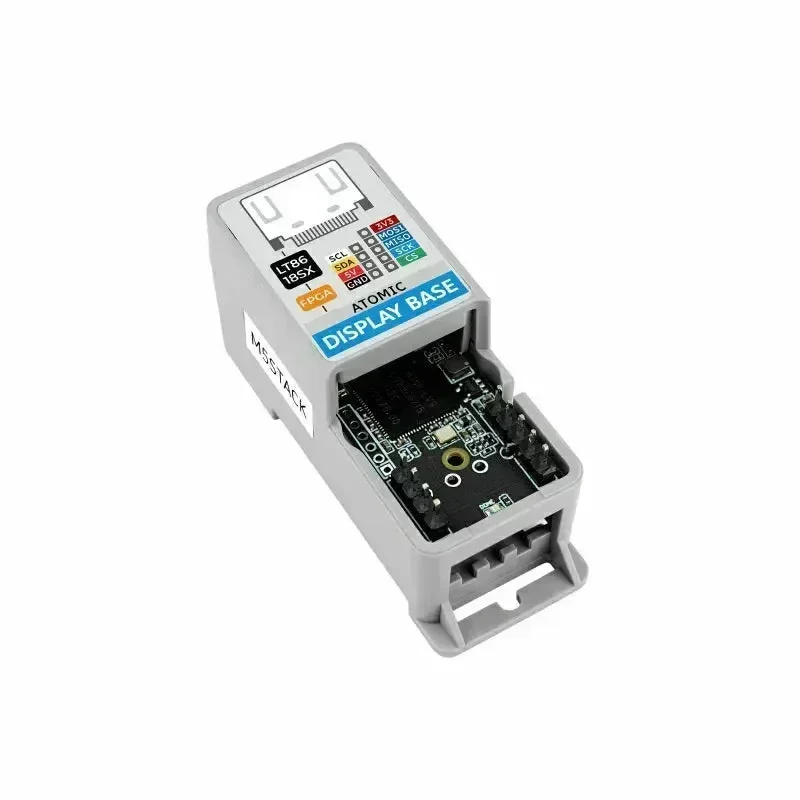

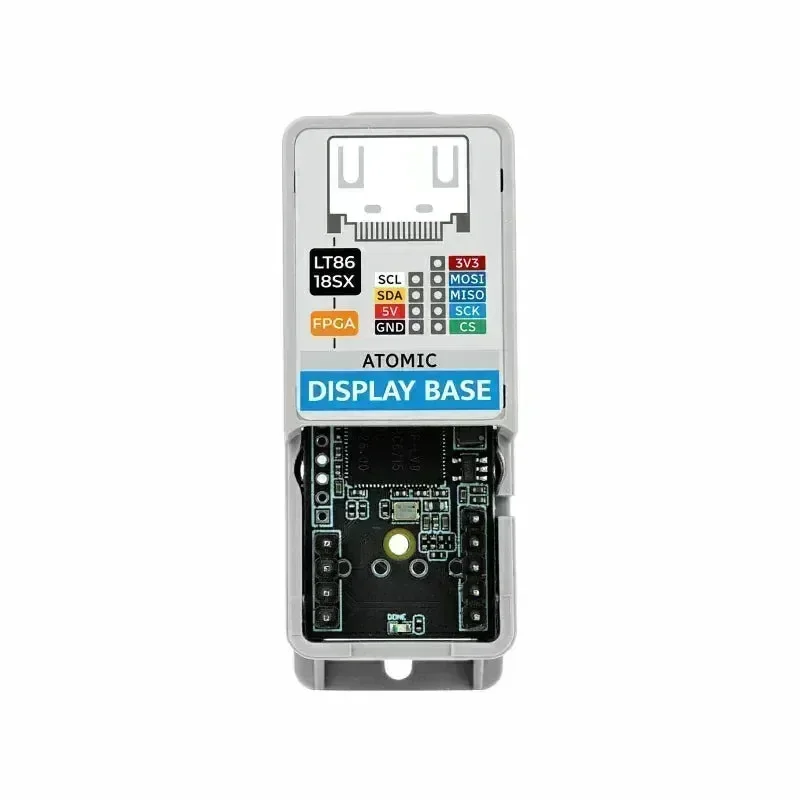

Základna displeje M5Stack ATOMIC (GW1NR)

Atomic Display Base je jednotka ovladače displeje s vysokým rozlišením HDMI, která používá FPGA k emulaci tradičního SPI TFT-LCD datového výstupu a podporuje obrazový výstup až do 720P (1280×720). Dosahuje široké kompatibility pro HDMI signálový výstup díky speciálnímu čipu RGB-to-HDMI. Uživatelé jej mohou kombinovat s hostiteli řady ATOM, aby vyhověli různým požadavkům na úložiště a aplikace. Atomic Display Base může nahradit tradiční PC řídicí řešení pro zobrazovací panely a poskytuje tak nákladově efektivnější možnost. Je vhodný pro aplikace jako průmyslové řídicí displeje, informační obrazovky chytré domácnosti, vzdělávací a konferenční prezentace a vzdálené monitorovací displeje.

Poznámka
Základna Atomic Display vyžaduje displej s adaptivním škálováním rozlišení. Některé displeje bez podpory adaptivního rozlišení mohou mít problémy s obrazem.

Vlastnosti

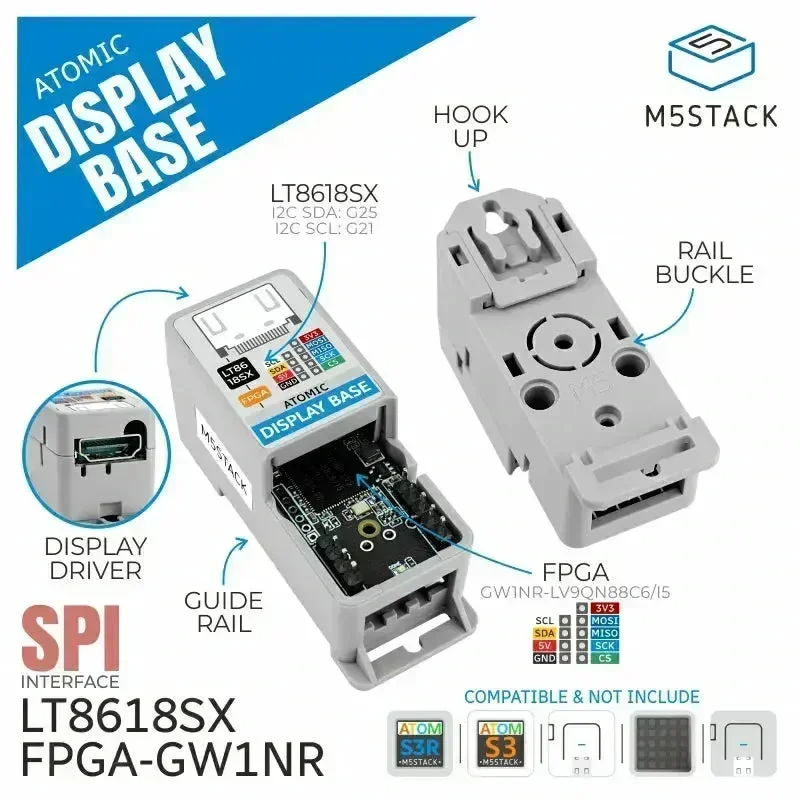

• Používá FPGA (Gowin GW1NR-9C)
• Vestavěný LT8618SX čip RGB-na-HDMI (podporuje 24bitovou barevnou hloubku)
• Rozhraní SPI (FPGA) + rozhraní I2C (LT8618SX)
• Maximální výstup obrazu 720P (1280×720)
• Různé výstupní režimy s optimalizovanými snímkovými frekvencemi až do 12 ~ 16 FPS
• Vývojové platformy: Arduino, ESP32-IDF (UIFlow zatím není podporován)

Obsah

• 1x Atomic Display Základna

Aplikace

• Zobrazit zdroj vstupního signálu
• Dashboard s daty HD

Specifikace
