🔌 Atomic PoE Base – řadič Power Over Ethernet pro sérii ATOM

Atomic PoE Base je kompaktní Ethernetový řadič navržený pro bezproblémovou integraci se sérií ATOM od M5Stack (Atom-Lite, Atom-Matrix, AtomS3, AtomS3-Lite). Díky podpoře Power over Ethernet (PoE) podle standardu IEEE802.3 AF eliminuje potřebu externích napájecích zdrojů – snižuje složitost kabeláže a náklady na instalaci.

Napájený Ethernetovým čipem W5500, tento základní modul poskytuje spolehlivé drátové síťové připojení s vestavěným TCP/IP stackem, 8 hardwarovými sockety a plnou podporou 10/100M Ethernetu. Ideální pro průmyslové IoT, automatizaci a aplikace vzdáleného ovládání.

⚙️ Vlastnosti

• ✅ Kompatibilní s Atom-Lite, Atom-Matrix, AtomS3, AtomS3-Lite

• 🔌 Podporuje standard IEEE802.3 AF PoE

• 🌐 Spolehlivý drátový přístup k Ethernetu díky čipu W5500

• 🧠 8 nezávislých hardwarových socketů pro paralelní komunikaci

• 📡 Podpora protokolů: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

• 🔗 Integrovaný 10BaseT / 100Base-T Ethernet PHY

📦 Co je v balení

• 1 × Atomic PoE základní modul

🚀 Případy použití

• Vzdálené ovládání zařízení přes Ethernet

• Průmyslový drátový přístup k síti

• Vestavěné systémy vyžadující stabilní internetové připojení

📊 Technické specifikace

Specifikace	Detaily
Řadič Ethernet čipu	W5500
Podporované protokoly	TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Metoda napájení PoE	Nečinný pin (10M/100M Ethernet), VC- (J4 & J5), VC+ (J7 & J8)
Standard PoE	IEEE802.3 AF
Provozní teplota	0 °C až 40 °C
Rozměry produktu	64,0 × 24,0 × 17,5 mm
Hmotnost produktu	17 g
Rozměry balení	136 × 92 × 20 mm
Hrubá hmotnost balení	20,5 g

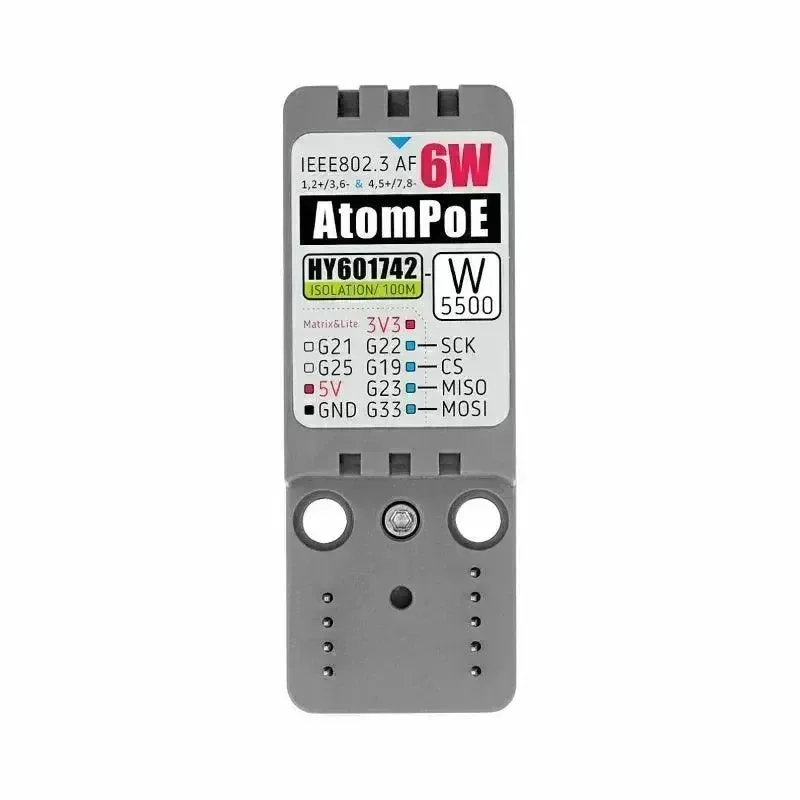

🧭 PinMap

PIN	LEVÝ	PRAVÝ	PIN
3V3		1
SPI_CLK	2	3
CS	4	5	5V
SPI_MISO	6	7	GND
SPI_MOSI	8	9

📁 Zdroje

• 📘 Datasheet W5500

💻 Software a příklady

Arduino projekty

• 🔧 Vzdálené ovládání LED s Atom-Lite

• 🌐 HTTP klient s AtomS3

• 📶 Monitor stavu připojení

• ☁️ MQTT klient

• 🖥️ Příklad webového serveru

Integrace UiFlow1

• 🧱 Dokumentace bloků UiFlow1

EasyLoader

Název loaderu	Odkaz ke stažení	Poznámky
Atomic PoE základní testovací loader	Stáhnout EasyLoader	—

🎥 Ukázkové video

• Připojte se přes Ethernet, přistupte na stránku ovládání přes IP a měňte barvy RGB LED na dálku.

🔗 Kompatibilita

Plně kompatibilní s:

• AtomS3R, Atom EchoS3R, AtomS3R-CAM, AtomS3R-M12, AtomS3R-Ext

• AtomS3, AtomS3-Lite, Atom-Lite, Atom-Matrix, Atom Echo
