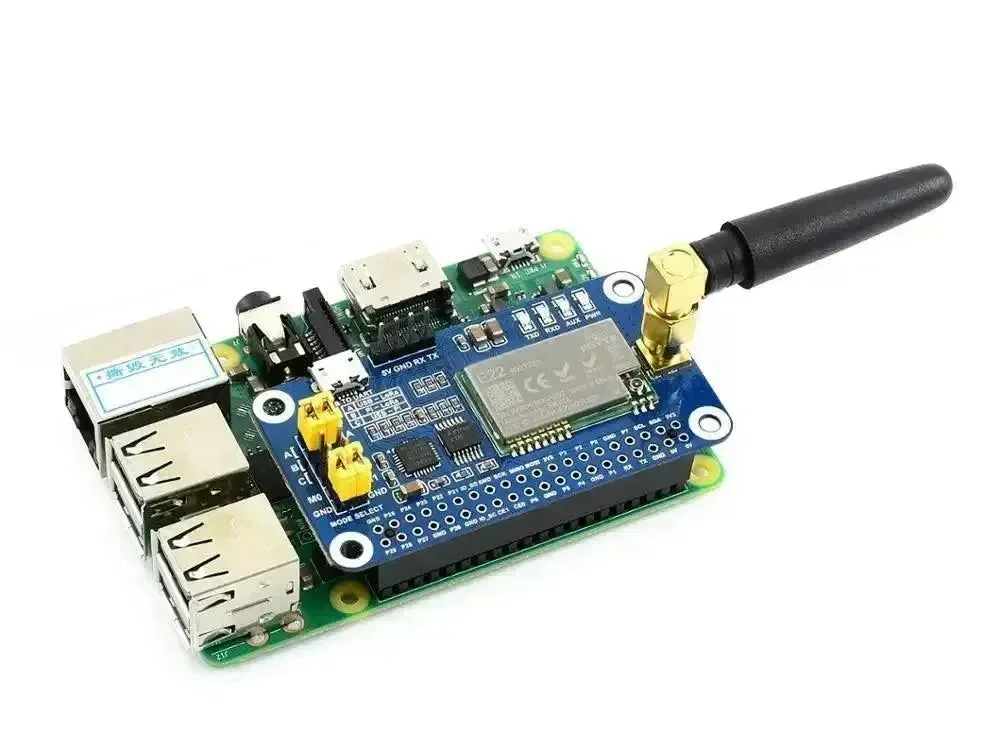

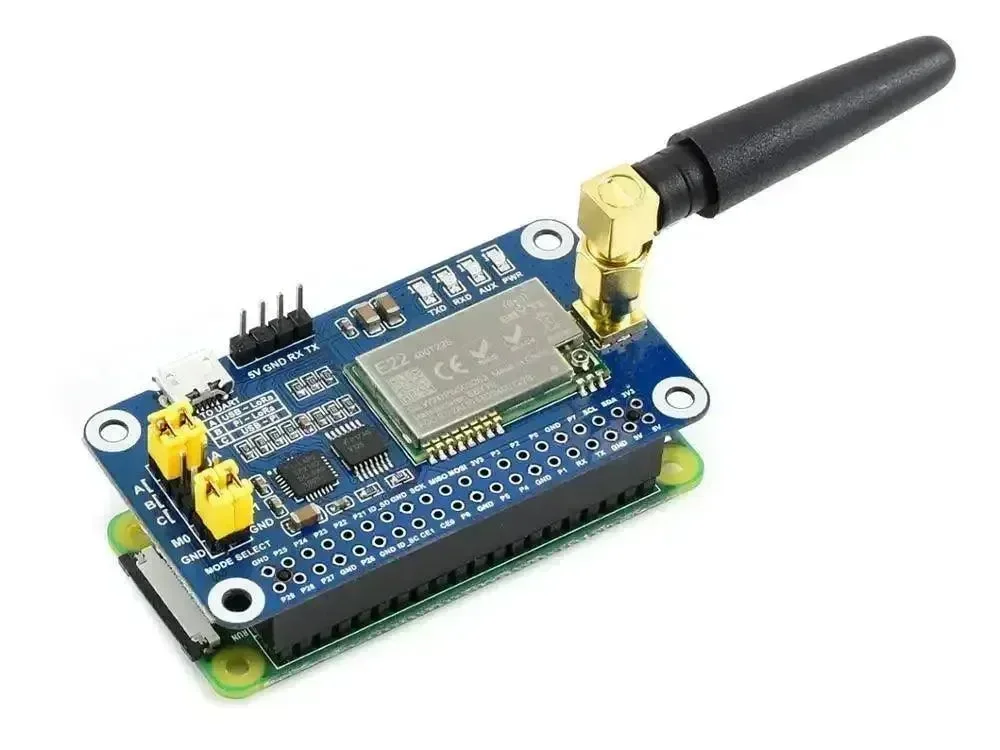

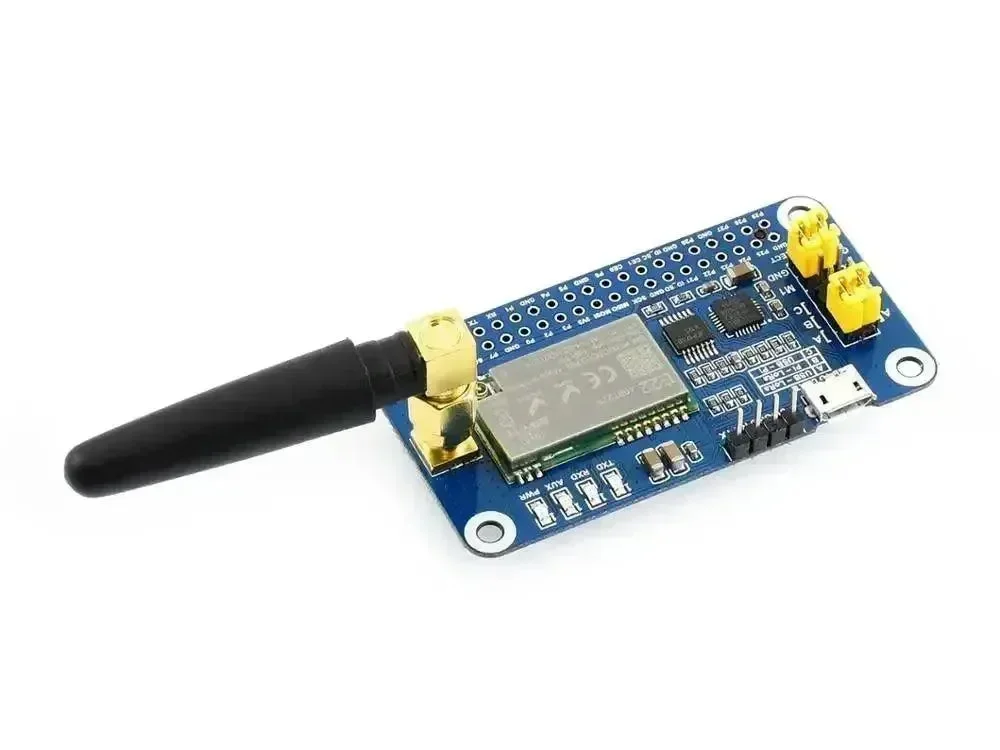

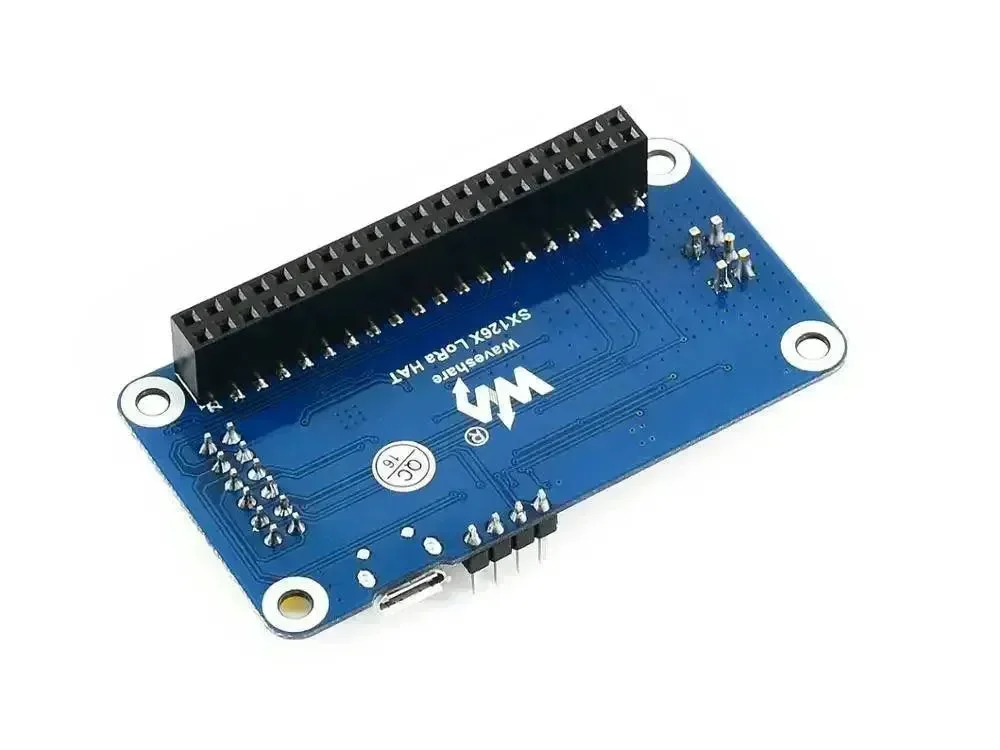

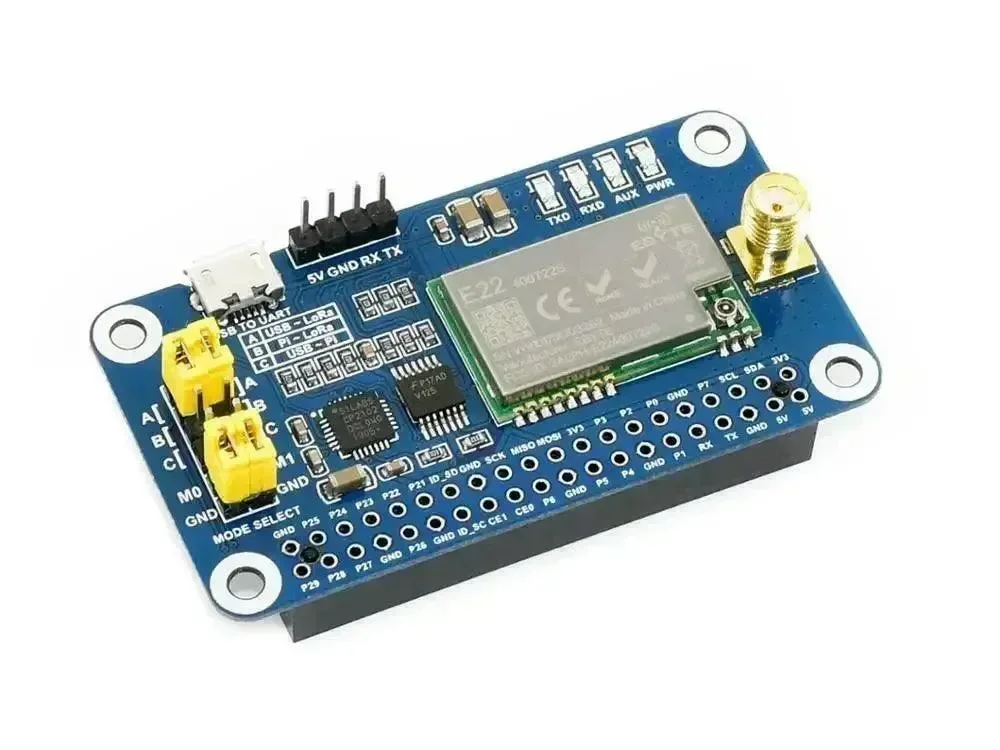

Waveshare SX1268 LoRa HAT pro Raspberry UART je 433MHz LoRa komunikační HAT navržený pro Raspberry Pi, Arduino, STM32, průmyslové senzory, uzly chytré domácnosti, automatizaci budov, chytré měření a sběr dat na dlouhé vzdálenosti. Je postaven na čipu SX1268 a používá UART (TTL) komunikaci, což ho činí vhodným pro projekty, které potřebují jednodušší sériový LoRa provoz místo plného LoRaWAN stacku.
Použitím LoRa modulace rozprostřeného spektra tato deska podporuje komunikaci na dlouhé vzdálenosti až do 5 km za ideálních podmínek, spolu s automatickým opakováním, wake-on-radio, detekcí nosné vlny, šifrovanou komunikací, indikací signálu RSSI a bezdrátovou konfigurací parametrů. Je ideální pro vývojáře, kteří potřebují spolehlivé soukromé LoRa spoje pro vestavěné systémy a terénní zařízení.
Důležité: Tento produkt používá soukromý LoRa protokol a nepodporuje LoRaWAN. Pro regionální nasazení si před objednáním nebo nasazením ověřte, zda je pásmo 433MHz povoleno na vašem cílovém trhu.
Funkce
- SX1268 433MHz LoRa HAT pro bezdrátovou sériovou komunikaci na dlouhé vzdálenosti.
- Standardní 40PIN GPIO konektor Raspberry Pi pro desky řady Raspberry Pi.
- Vestavěný převodník CP2102 USB na UART pro sériové ladění.
- Řídící rozhraní UART pro hostitele jako Arduino a STM32.
- LoRa modulace rozprostřeného spektra s až 84 dostupnými kanály.
- Podporuje wake-on-radio, hluboký spánek, indikaci RSSI, LBT a detekci nosné vlny.
- Podporuje automatické vícestupňové opakování pro komunikaci na delší vzdálenosti.
- Podporuje přenos s pevnou délkou, vysílání a monitorování kanálu.
Specifikace
| RF modul | SX1268 |
| Frekvenční pásmo | 410,125 ~ 493,125MHz |
| Anténa | 433MHz anténa (2dBi) |
| Rychlost rádia | 0,3kbps ~ 62,5kbps programovatelných |
| Výkon vysílání | 22,0dBm, programovatelných 10 / 13 / 17 / 22dBm |
| Citlivost příjmu | -147dBm při 2,4kbps |
| Příkon při vysílání | 110mA přechodný |
| Příkon při příjmu | 11mA |
| Proud v režimu spánku | 2uA (softwarové vypnutí modulu LoRa) |
| Komunikační rozhraní | UART (úroveň TTL) |
| Přenosová rychlost | 1200bps ~ 115200bps, výchozí 9600bps |
| Délka paketu | 32 / 64 / 128 / 240 bajtů programovatelných, max. 240 bajtů |
| Cache | 1000 bajtů |
| Experimentální dosah | 5 km za ideálních podmínek v otevřeném prostoru |
| Napájení | 5V |
| Logická úroveň | 3,3V / 5V |
| Provozní teplota | -40 až 85 °C |
Aplikace
- Chytrá domácnost a automatizace budov.
- Průmyslové senzory a sběr dat v terénu.
- Chytré měření a vzdálená telemetrie.
- Soukromé dlouhodobé UART komunikační spoje.
- Bezdrátové uzly napájené z baterie využívající režimy nízké spotřeby.
- Vývoj LoRa pro Raspberry Pi, Arduino a STM32.
Obsah balení
- SX1268 433M LoRa HAT x1
- Kabel USB typ A na micro konektor x1
- 433MHz anténa x1
Jiný obsah
Proč je tato deska užitečná
Tato deska je navržena pro soukromou dlouhodobou sériovou komunikaci, což usnadňuje nasazení oproti složitějším síťovým systémům LoRaWAN, pokud potřebujete pouze bod-bod, vysílání nebo relé komunikaci.
Kombinace dlouhého dosahu a nízké spotřeby
Podpora hlubokého spánku, probuzení rádiem a automatického relé je zvláště užitečná pro zařízení v terénu, která potřebují přenášet data na delší vzdálenosti a zároveň šetřit energii.
Poznámka o kompatibilitě
Tento model 433MHz je obecně určen pro oblasti, kde je povolen 433MHz ISM pásmo. Vždy si ověřte místní předpisy před nasazením, zejména pokud vytváříte produkty pro různé země.
Zdroje
- Waveshare Wiki
- Balíček ukázkového kódu
<
