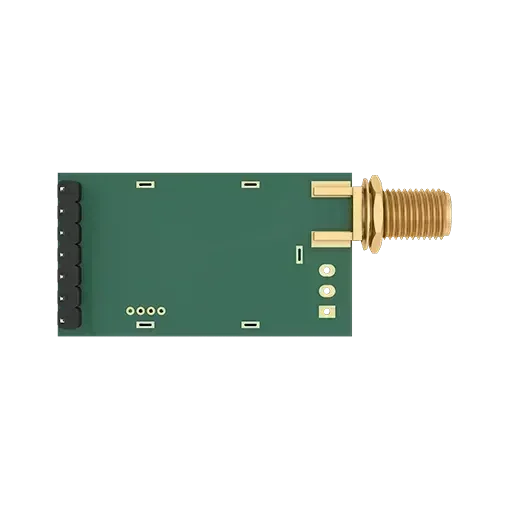

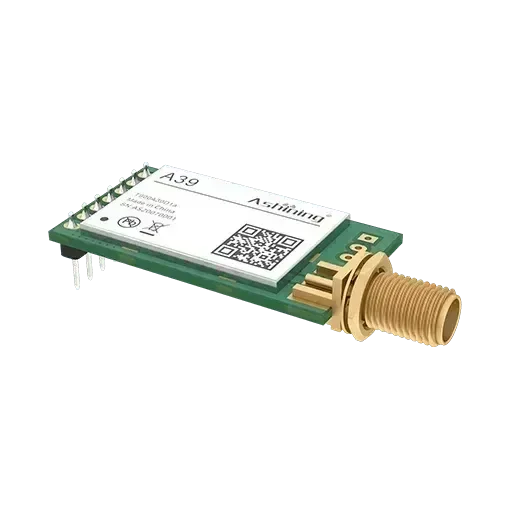

Lora vysílač a přijímač 5V RF bezdrátový přijímací modul 915MHz UART dlouhý dosah komunikační datový převodník
Elektrický parametr
| Žádný. | Název parametru | Podrobnosti o hodnotách parametrů |
|---|---|---|
| 1 | Velikost modulu | 20 * 36mm (bez antény nebo SMA spojky) |
| 2 | Zdroj zařízení | Všechny dovážené komponenty z Japonska, USA, Německa |
| 3 | Výrobní řemeslo | obaly do elektrostatických sáčků bez olova |
| 4 | Režim rozhraní | DIP balení, můžete použít univerzální desku a DuPont linku |
| 5 | Provozní frekvence | 850 – 931MHz, krok po kroku 1MHz, tovární nastavení: 915MHz |
| 6 | Napájecí napětí | 2.0V-5.5VDC, splňuje různé systémové požadavky. (pokud je napětí menší než 3.6V, vysílací výkon klesne, což má malý dopad na příjmový výkon) |
| 7 | Úroveň komunikace | Maximálně 5,0 V, rozdíl mezi doporučeným a napájecím napětím je menší než 0,7 V, aby se snížila spotřeba energie |
| 8 | Naměřená vzdálenost (3,0 V DC) | Podmínky testu na přibližně 10 000 m: slunečno, otevřeno, maximální výkon, zisk antény 5 dBi, výše než 2 m, rychlost vzduchu 1 K |
| 9 | Přenosový výkon | Maximálně 30dBm, přibližně 1W, 4 nastavitelné úrovně (0-3), zvýšení nebo snížení přibližně o 3dBm na každou úroveň. |
| 10 | Průtok vzduchu |
8 úrovní nastavení (1,2kbps, 2,4kbps, 4,8kbps, 9,6kbps, 19,2kbps, 38,4kbps, 62,5kbps) |
| 11 | Spánkový proud | 3uA (MD1 =1, MD0 = 1) |
| 12 | Přenos proudu | 550mA@100mW (napětí 5V) |
| 13 | Příjem proudu | 10mA (režim 0, režim 1), minimum asi 30uA (režim 2 + 2s probuzení) |
| 14 | Komunikační rozhraní | UART sériový port, 8N1 nebo 7N1, 8E1, 8O1, od 1200 do 115200 celkem 8 přenosových rychlostí |
| 15 | Řízení znamená | Sériový port UART lze nastavit na push-pull / pull-up, open-drain |
| 16 | Vysílací délka | Interní kruhová fifo cache 256 bajtů, interní automatické odesílání subkontraktů. Některé kombinace rychlosti vzduchu a přenosové rychlosti mohou odesílat pakety nekonečné délky. |
| 17 | Délka příjmu | Interní kruhová fifo cache 256 bajtů, interní automatické odesílání subkontraktů. Některé kombinace rychlosti vzduchu a přenosové rychlosti mohou odesílat pakety nekonečné délky. |
| 18 | Adresa modulu | 65536 konfigurovatelných adres (snadné síťování, podpora vysílání a pevného přenosu) |
| 19 | Podpora RSSI | Vestavěné inteligentní zpracování |
| 20 | Citlivost příjmu | -140dBm při 1Kbps (citlivost příjmu nesouvisí s rychlostí sériového portu a dobou zpoždění) |
| 21 | Typ antény | SMA anténa |
| 22 | Provozní teplota | -40 ℃ až +85 ℃ |
| 23 | Provozní vlhkost | 10 %–90 % relativní vlhkost, bez kondenzace |
| 24 | Skladovací teplota | -40 ℃ až +125 ℃ |
Připojení PINem
Vlastnosti
