Waveshare SIM8200EA-M2 5G HAT pro Raspberry Pi – 5G/4G/3G modul [EOL]

Waveshare SIM8200EA-M2 5G HAT pro Raspberry Pi – 5G/4G/3G modul je vysoce výkonná komunikační rozšiřující deska navržená pro přidání 5G/4G/3G připojení k Raspberry Pi a dalším vývojovým platformám. Vybavená modulem SIMCom SIM8200EA-M2 založeným na platformě Qualcomm Snapdragon X55 podporuje jak NSA, tak SA sítě s rychlostmi dat až 2,4Gbps (DL) / 500Mbps (UL). Deska integruje standardní konektor M.2, USB3.1 port, slot pro SIM kartu, audio konektor a dekodér, což ji činí vhodnou pro rychlé testování 5G modulů nebo integraci do aplikací vyžadujících spolehlivou vysokorychlostní komunikaci. Díky poskytnutým konfiguračním skriptům a zdrojům mohou vývojáři snadno aktivovat 5G připojení na Raspberry Pi, Jetson Nano nebo PC systémech.

Vlastnosti

• Standardní rozšíření Raspberry Pi 40PIN GPIO, kompatibilní s deskami série Raspberry Pi a Jetson Nano
• Dodává se s jádrovým modulem SIM8200EA-M2 založeným na Qualcomm Snapdragon X55, podporujícím multimódový a vícepásmový provoz
• Podporuje 5G/4G/3G komunikaci pro všestranné připojení
• USB3.1 port pro testování AT příkazů, zasílání zpráv, cloudovou komunikaci, telefonní hovory a GNSS určování polohy
• Slot pro SIM kartu podporující SIM karty 1,8V / 3V
• 2x LED indikátory pro sledování pracovního stavu
• Podpora AT příkazů založená na sadách příkazů 3GPP TS 27.007, 27.005 a V.25TER
• Vestavěný audio konektor a dekodér pro audio funkce, jako je volání
• Vícekonstelace a dvoupásmové určování polohy: GPS, GLONASS, Beidou, Galileo a QZSS
• Podpora operačních systémů: Windows, Linux, Android

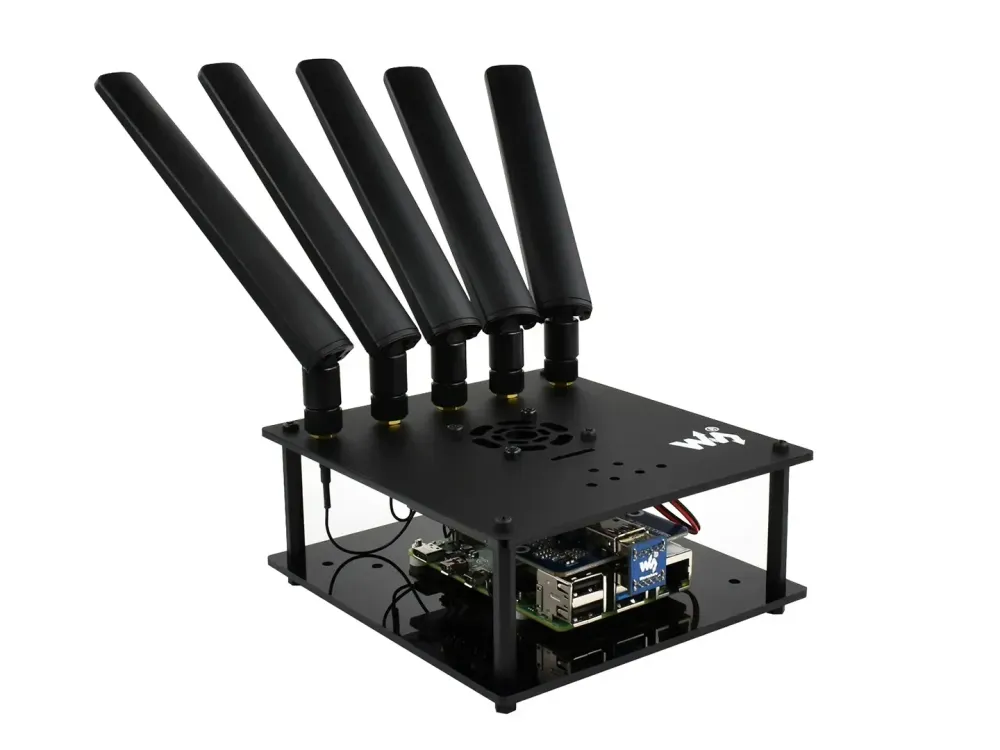

• Obsahuje kvalitní akrylový kryt a chladicí ventilátor pro lepší odvod tepla a ochranu

Specifikace

	SIM8200EA-M2	SIM8202G-M2	RM520N-GL
Frekvenční pásmo
Sub-6G	SA: n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 (n79 je dostupné pouze pro SIM8202G-M2)	n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
NSA: n41, n77, n78, n79 (n79 je dostupné pouze pro SIM8202G-M2)
LTE-FDD	B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71
LTE-TDD	B34, B38, B39, B40, B41, B42, B43, B48
WCDMA	B1, B2, B3, B4, B5, B8	B1, B2, B4, B5, B8, B19
GNSS	GPS, GLONASS, Beidou, Galileo a QZSS
Rychlost dat
Sub-6G	2,4 Gbps (DL) / 500 Mbps (UL)	SA: 2,4 Gbps (DL) / 900 Mbps (UL) NSA: 3,4 Gbps (DL) / 550 Mbps (UL)
LTE	1 Gbps (DL) / 200 Mbps (UL)	1,6 Gbps (DL) / 200 Mbps (UL)
HSPA	42 Mbps (DL) / 5,76 Mbps (UL)
Informace o hardwaru
SIM karta	1,8V/3,0V
Napájení	5V 3A
Konektor antény	6× konektor IPEX-4	4× konektor IPEX-4
Rozměry modulu	52,0×30,0×2,3 mm	42,0×30,0×2,3 mm	52,0×30,0×2,3 mm
Aplikace
Použitelné oblasti	Oblasti s pokrytím 5G Sub-6G signálem kromě Ameriky	Celosvětově
Příklady použití	CPE, chytrý gateway, živé vysílání, vzdálená lékařská péče, inteligentní zabezpečení

Seznam součástí

1. SIM8200EA-M2 x1

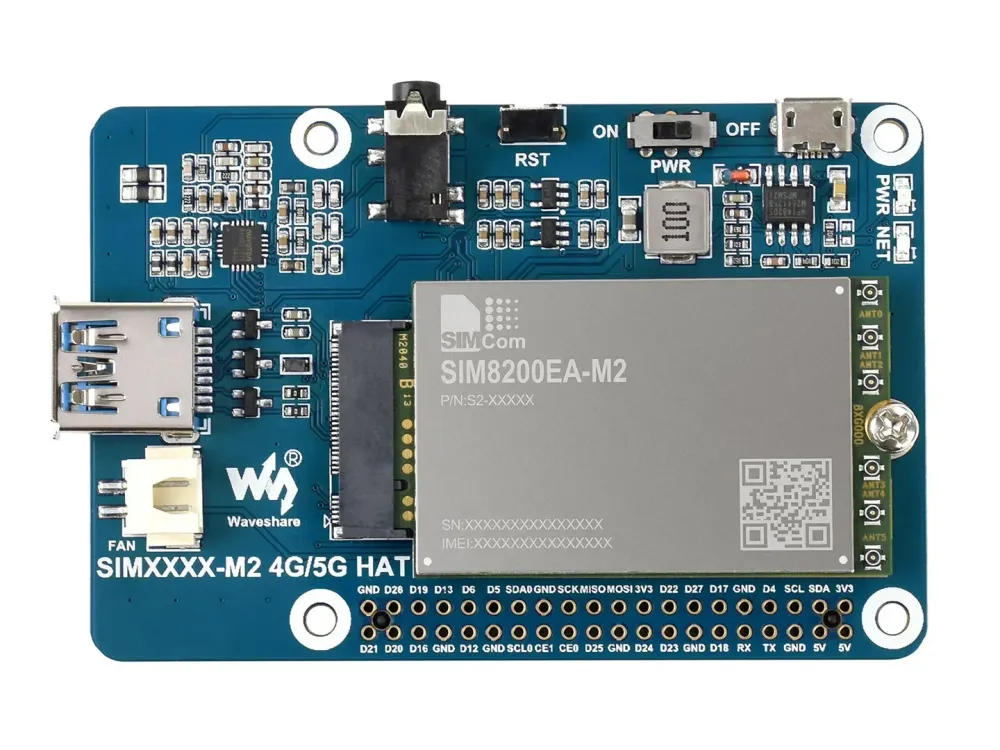

2. Základna SIMXXXX-M2 4G/5G HAT x1

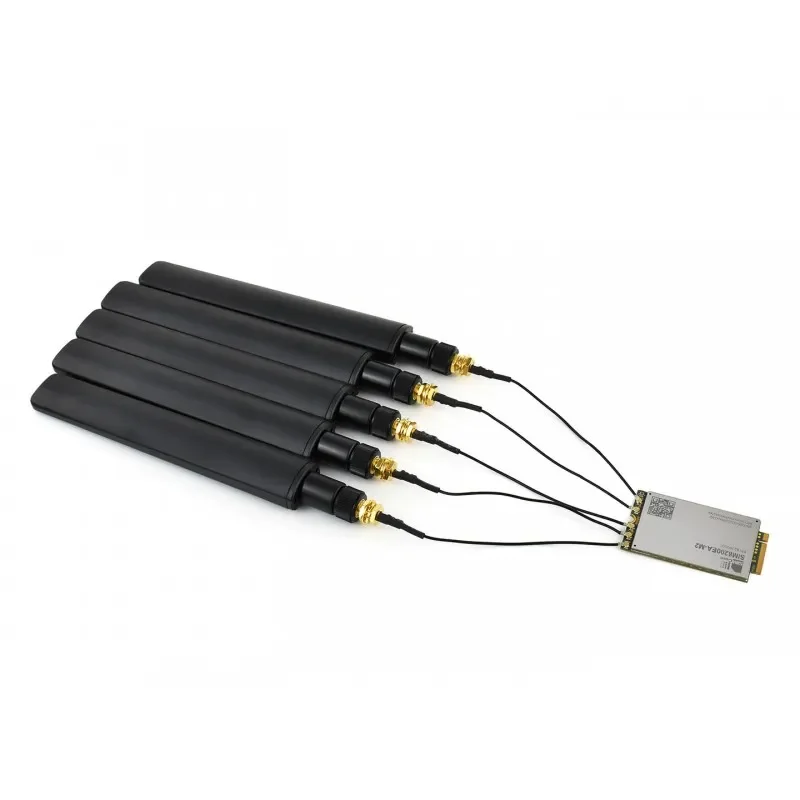

3. Externí anténa 5G/4G/3G/2G x5
4. Napájecí adaptér 5V 3A Micro x1 (není součástí)
5. Kabel s dvojitým USB3.0 konektorem x1
6. Adaptér USB3.0 x1
7. Adaptér USB2.0 x1
8. Černý akrylátový panel krytu x1
9. Hlavička 2×20PIN x1
10. Chladicí ventilátor 4010 x1
11. Balíček šroubů x1
12. Pasivní GPS anténa x1
13. Šroubovák x1

Více režimů a pásem

Vhodné pro většinu zemí a regionů

Založeno na platformě Qualcomm Snapdragon X55 s podporou více režimů a pásem.
Vhodné pro oblasti s pokrytím 5G Sub-6G signálem kromě Ameriky
Podporuje 5G NSA (společné síťování 4G+5G) a SA (samostatné síťování 5G).

Poznámka: diagram frekvenčních pásem výše je pouze orientační, potvrďte podporovaná pásma podle místního poskytovatele služeb.

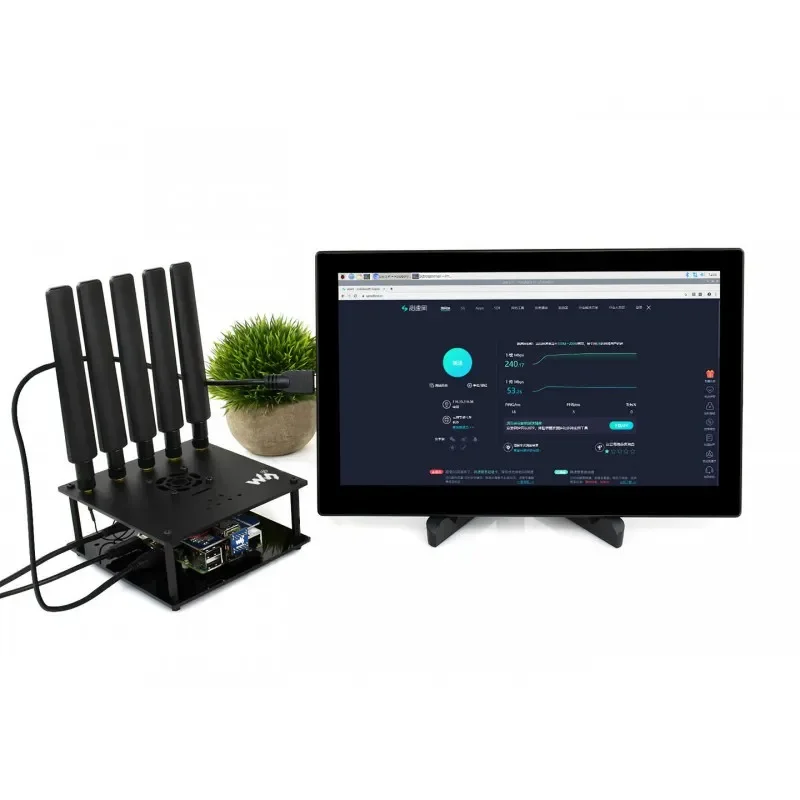

Podpora více systémů

podpora Windows/Android/Linux

Stačí zapojit do USB portu, projít instalací ovladačů a jednoduchým nastavením, vysokorychlostní 5G síťové
