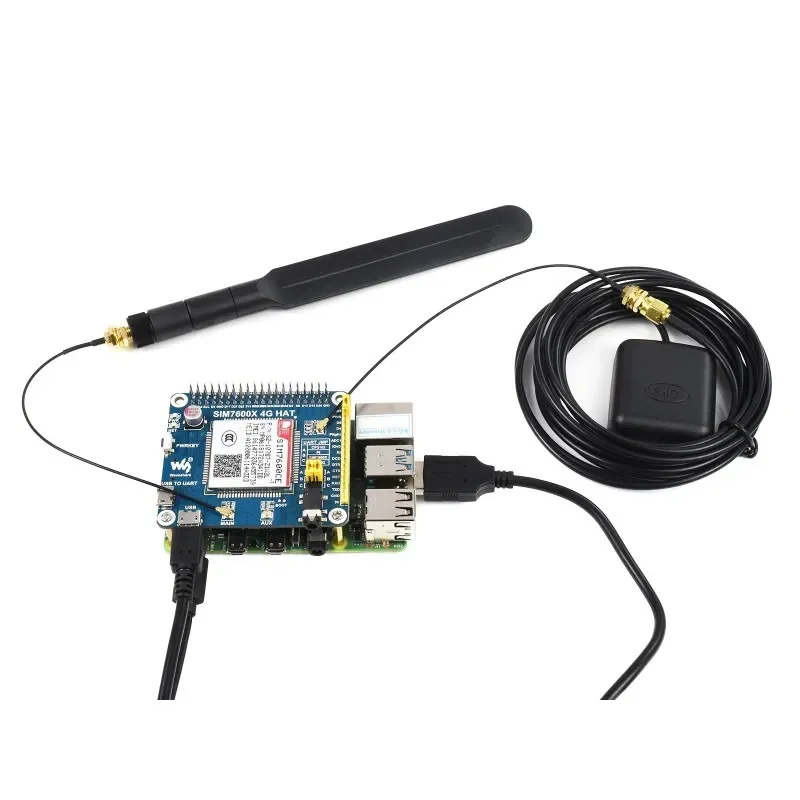

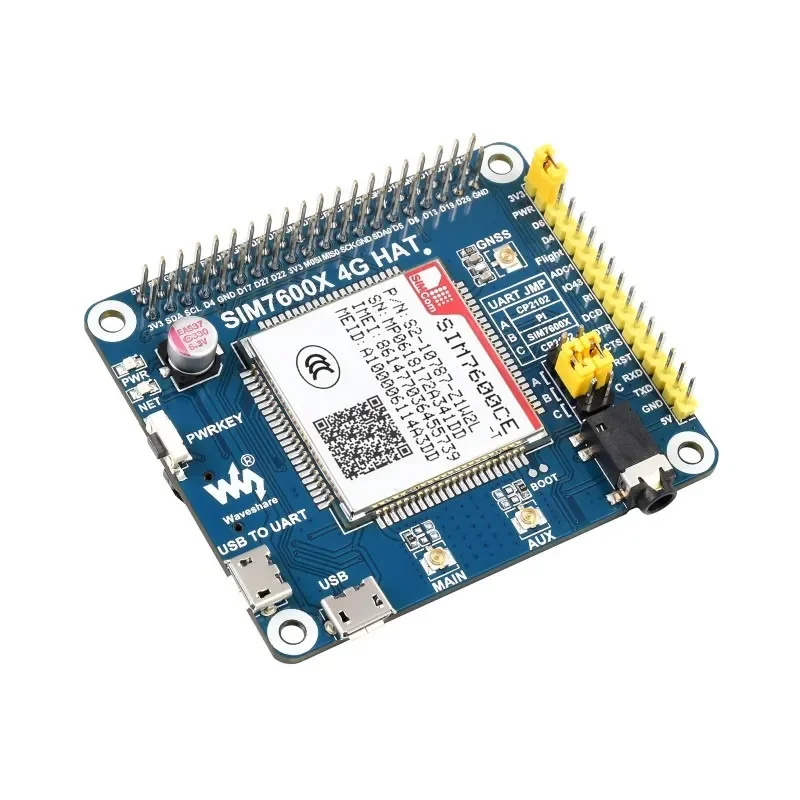

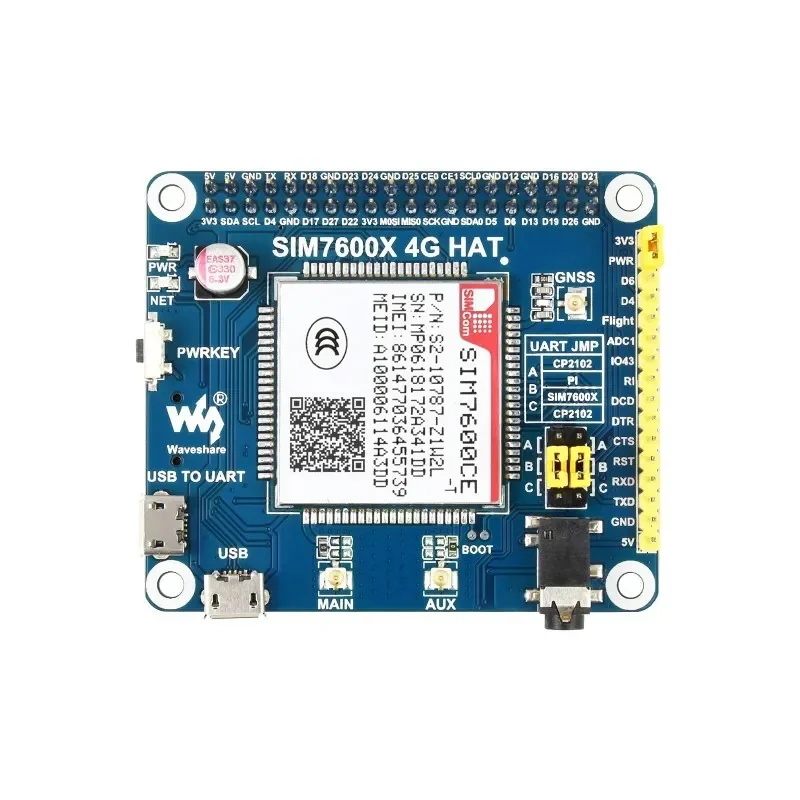

Waveshare SIM7600CE 4G HAT pro Raspberry Pi LTE Cat-4 Podpora 4G/3G/2G

Waveshare SIM7600CE 4G HAT pro Raspberry Pi je univerzální komunikační rozšiřující deska, která umožňuje LTE Cat‑4 4G / 3G / 2G připojení spolu s GNSS lokalizací. Navržena pro Raspberry Pi a Jetson Nano, integruje modul SIM7600CE‑T, který poskytuje datové rychlosti až 150 Mbps (DL) / 50 Mbps (UL) v LTE Cat‑4. Deska podporuje připojení přes vytáčenou síť, SMS, hlasové hovory a cloudové komunikační protokoly jako TCP, UDP, HTTP a FTP. S vestavěným USB rozhraním, slotem pro SIM kartu, slotem pro TF kartu a audio konektorem s dekodérem nabízí kompletní řešení pro IoT a vestavěné aplikace vyžadující spolehlivou mobilní komunikaci. Podpora vícekonstelací GNSS (GPS, BeiDou, GLONASS, Galileo, QZSS) zajišťuje přesné polohování, zatímco kompatibilita s Windows, Linux a Raspberry Pi OS usnadňuje integraci.

Funkce

• Standardní 40PIN GPIO rozšiřující konektor pro Raspberry Pi, kompatibilní s deskami série Raspberry Pi a Jetson Nano
• Podpora připojení, telefonních hovorů, SMS, TCP, UDP, DTMF, HTTP, FTP a dalších komunikačních protokolů
• Podpora GPS, BeiDou, GLONASS, GALILEO, QZSS a lokalizace pomocí základnových stanic LBS
• Vestavěné USB rozhraní pro testování AT příkazů, získávání GPS polohových dat a další
• Vestavěný CP2102 USB na UART převodník pro sériové ladění
• Vývody UART pro připojení k hostitelským deskám jako Arduino/STM32

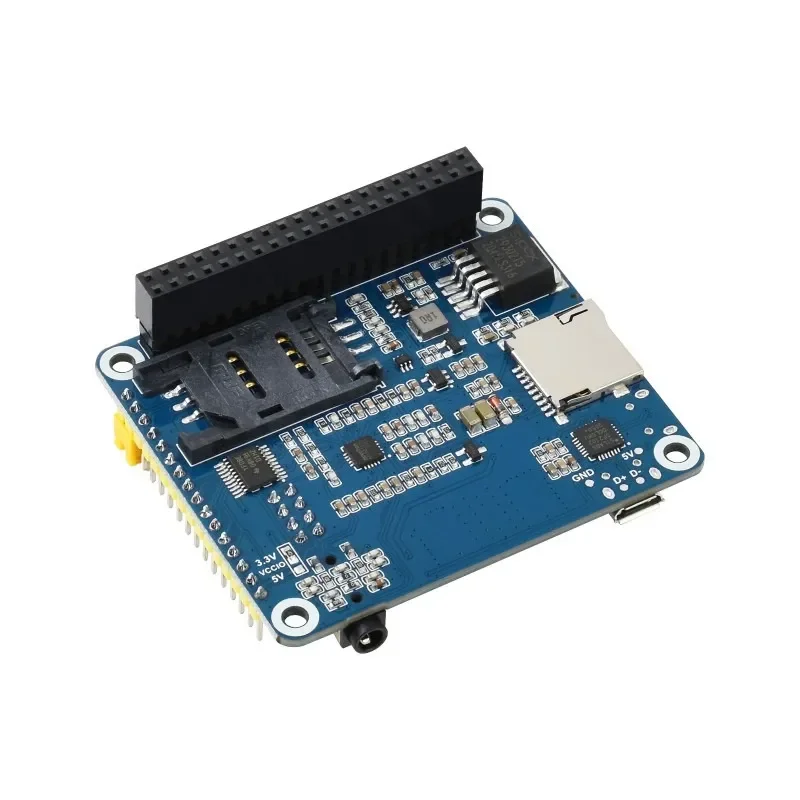

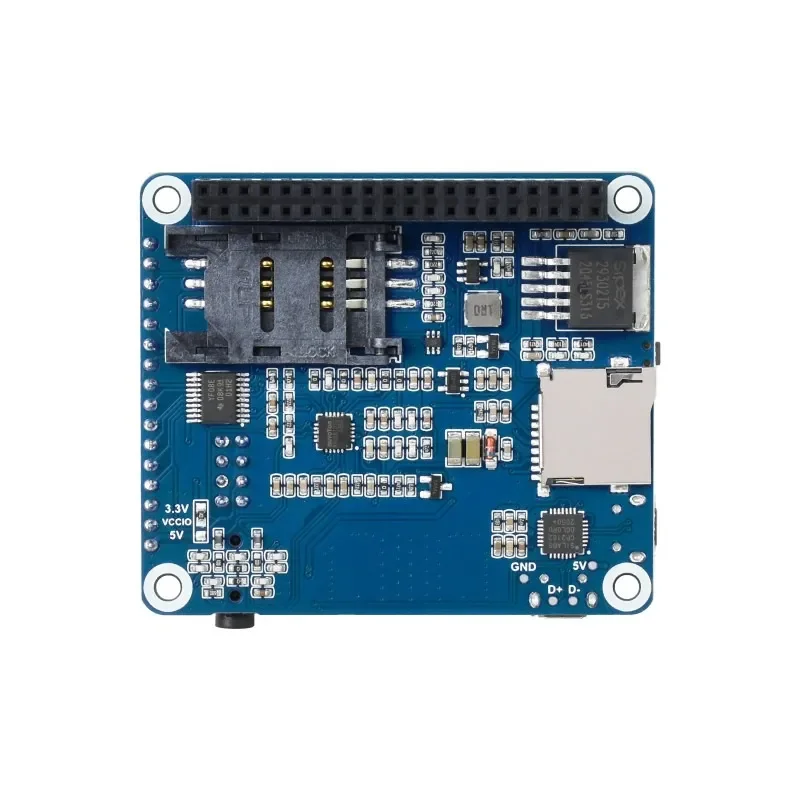

• Slot pro SIM kartu, podporuje SIM karty 1,8V / 3V
• Slot pro TF kartu pro ukládání dat jako soubory a zprávy
• Vestavěný audio konektor a audio dekodér pro telefonní hovory
• 2x LED indikátory pro sledování provozního stavu
• Vestavěný převodník napětí, provozní napětí nastavitelné na 3,3V nebo 5V pomocí propojky
• Rozsah přenosové rychlosti: 300bps ~ 4Mbps (výchozí: 115200bps)
• Automatické nastavení přenosové rychlosti: 9600bps ~ 115200bps
• Ovládání přes AT příkazy (3GPP TS 27.007, 27.005 a sada příkazů V.25TER)
• Podpora SIM aplikačního nástroje: SAT třída 3, GSM 11.14 Release 99, USAT
• Dodává se s vývojovými zdroji a manuálem (příklady pro Raspberry Pi, Jetson Nano, Arduino, STM32)

Specifikace

Frekvenční pásmo
LTE Cat-4	LTE-FDD: B1/B3/B5/B8 LTE-TDD: B38/B39/B40/B41
3G	UMTS/HSDPA/HSPA+: B1/B8
2G	GSM/GPRS/EDGE: 900/1800 MHz
GNSS
Satelitní systémy	GPS/Beidou/GLONASS/GALILEO/QZSS
Typ přijímače	16kanálový
C/A kód
Citlivost	-159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BeiDou)
Studené spuštění: -148 dBm
Čas do prvního určení polohy (na volném prostranství)	Studené spuštění: <35s
Rychlé spuštění: <1s
SMS a audio
SMS	Podporované typy: MT, MO, CB, Text, PDU
Úložiště: USIM karta a ME (výchozí)
Audio funkce	Podpora potlačení ozvěny
Podpora potlačení šumu
Ostatní
Napájení	5V
Provozní napětí	5V / 3.3V (nastavitelné přes jumper)
Provozní teplota	-30°C ~ 80°C
Skladovací teplota	-45°C ~ 90°C
Rozměry	56.0 × 65.0mm

Seznam dílů

• SIM7600CE 4G HAT x1
• LTE anténa x1
• Externí GPS anténa (B) x1
• Kabel USB typu A na micro USB x2
• balíček šroubů pro RPi (2ks) x1

Standardní 40PIN GPIO pro Raspberry Pi

Kompatibilní s deskami série Raspberry Pi, Jetson Nano

Připojení přes vytáčené připojení na Windows/Linux

LTE Cat-4: až 50 Mbps (odesílání) / až 150 Mbps (stahování)
3G (HSPA+): až 5,76 Mbps (odesílání) / až 42 Mbps (stahování)

Poznámka: představuje ideální datovou rychlost, skutečná rychlost závisí na faktorech jako pokrytí sítě, přetížení, stav základnové stanice atd.

Cloudová komunikace

Podpora komunikačních protokolů včetně TCP/UDP/FTP/FTPS/HTTP/HTTPS

GNSS lokalizace

Podpora GPS, BeiDou, Glonass, GALILEO, QZSS, lokalizace pomocí základnových stanic LBS

Podpora volání a SMS

Volání nebo odesílání SMS pomocí AT příkazů, s vestavěným audio jackem
