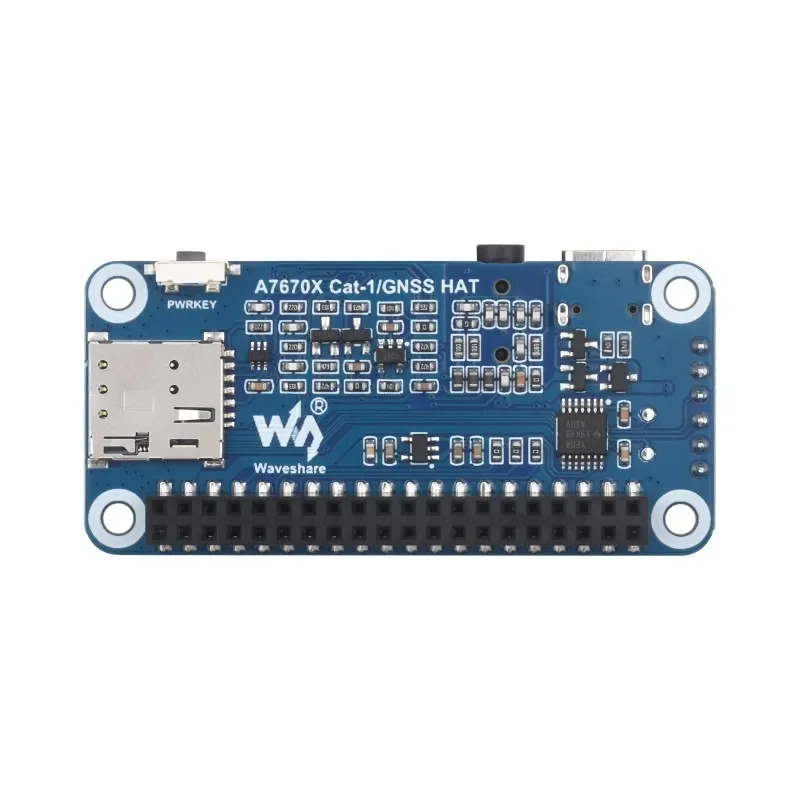

Waveshare Cat-1/GSM/GPRS/GNSS HAT pro Raspberry Pi GNSS polohování

Waveshare Cat‑1/GSM/GPRS/GNSS HAT pro Raspberry Pi je univerzální komunikační rozšiřující deska navržená pro poskytování LTE Cat‑1, GSM, GPRS, EDGE a GNSS lokalizace. S rychlostí stahování až 10 Mbps a odesílání až 5 Mbps umožňuje spolehlivé mobilní připojení pro Raspberry Pi a další vývojové platformy. Modul podporuje více protokolů včetně TCP/IP, HTTP(s), MQTT(s), FTP(s) a SSL, což jej činí vhodným pro IoT aplikace jako vzdálený monitoring, POS systémy, průmyslové routery, diagnostiku a satelitní lokalizaci. Jeho kompaktní design je kompatibilní se sériemi SIM7000/SIM7070, zatímco AT příkazy jsou většinou shodné se sérií SIM7600, což zajišťuje snadnou integraci a vývoj.

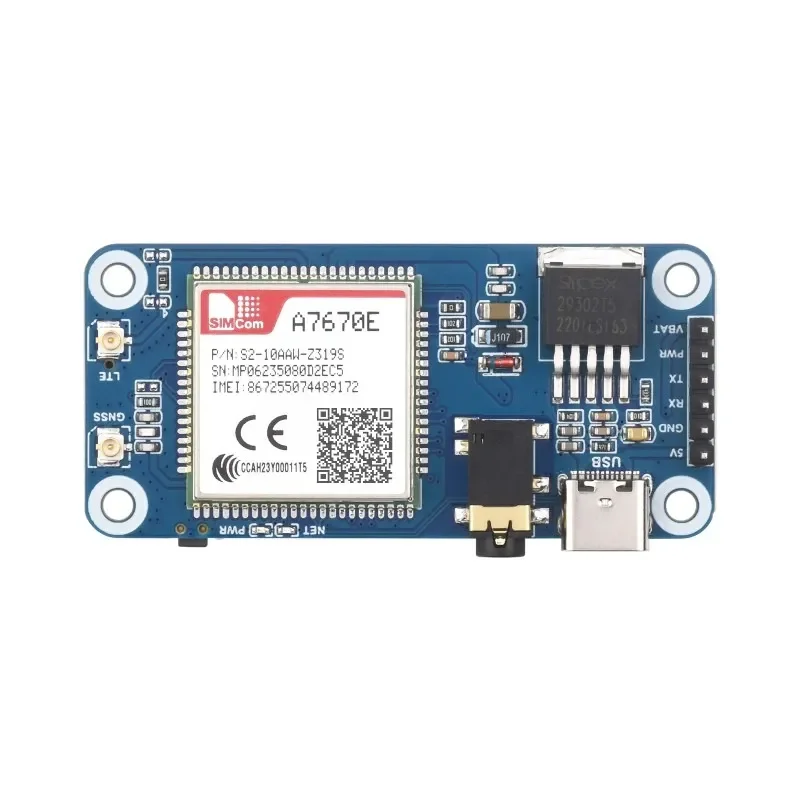

Klíčové vlastnosti

• Standardní Raspberry Pi 40PIN GPIO rozšiřující konektor, zajišťující kompatibilitu s deskami řady Raspberry Pi
• Podporuje zabezpečené komunikační protokoly: TCP/IP, HTTP(s), MQTT(s), FTP(s), SSL
• Poskytuje základní funkce: připojení, telefonní hovory, SMS zprávy
• Integruje LBS lokalizaci podle základnových stanic pro přibližné určení polohy přes mobilní sítě
• Robustní GNSS lokalizace s podporou GPS, BeiDou a GLONASS
• Funkce TTS (Text‑to‑Speech) pro čínský a anglický text
• Vestavěné USB rozhraní pro testování AT příkazů, síťovou komunikaci a ladění
• Vestavěný audio jack pro nahrávání zvuku, telefonní hovory a výstup TTS
• Vývody pro snadné připojení k hostitelským deskám jako Arduino/STM32
• Slot pro SIM kartu kompatibilní s 1,8V / 3V SIM kartami
• Dvě LED kontrolky pro sledování provozního stavu
• Obsahuje vývojové zdroje a manuál s příklady pro Raspberry Pi, Jetson Nano, Arduino a STM32

Specifikace

Frekvenční pásmo
LTE Cat-1	LTE-FDD: B1, B3, B5, B7, B8, B20
2G	GSM/GPRS/EDGE: 900/1800 MHz
GNSS	GPS, BeiDou, GLONASS
SMS a zvuk
SMS	Podporované typy: MT, MO, CB, Text, PDU
Úložiště: USIM karta (CB nelze uložit na SIM kartu)
Zvuková funkce	Standardní 3,5mm audio jack pro audio vstup/výstup
Ostatní
Napájení	5V (přes USB port nebo 5V pinheader), 3,7 ~ 4,2V (přes VBAT pinheader, podporuje napájení z 3,7V Li-ion baterie)
Provozní napětí	3,3V
Rozměry	65 × 30.5mm

Seznam dílů

• A7670E Cat-1/GNSS HAT x1
• USB-A na USB-C kabel x1

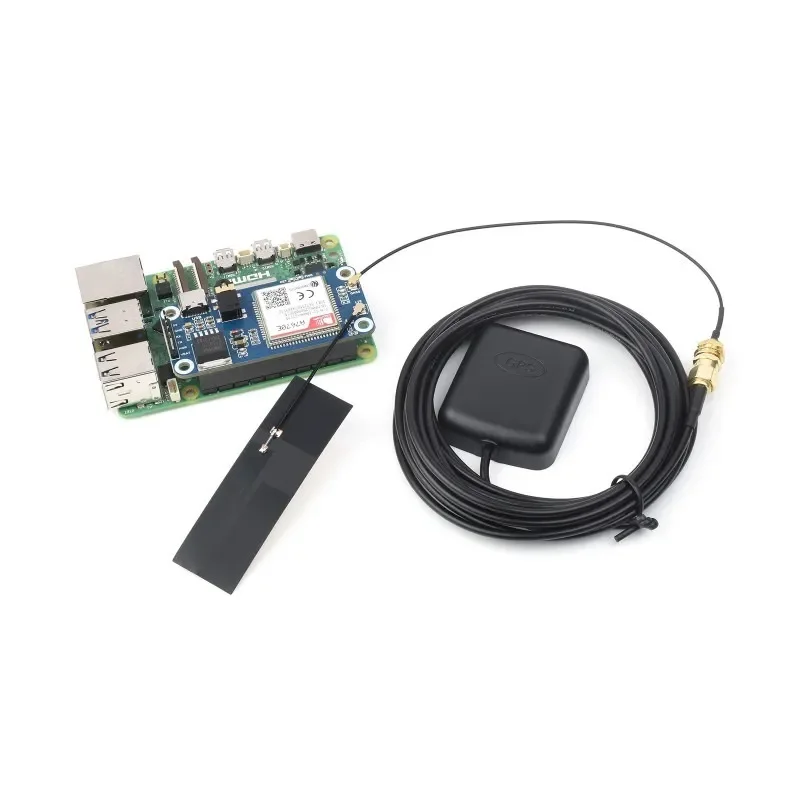

• FPC anténa x1
• GPS anténa x1
• Balení šroubů x1

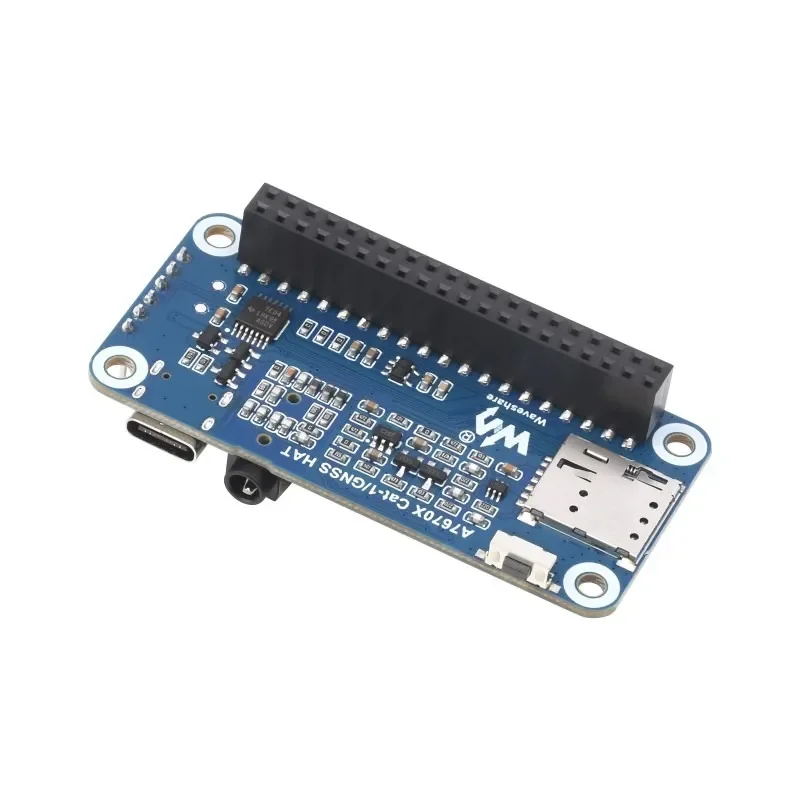

Standardní Raspberry Pi 40PIN GPIO

Kompatibilní s deskami řady Raspberry Pi

Poznámka: Pouze pro referenci, podrobný seznam dílů naleznete v obsahu balení

Podpora více pásem LTE Cat-1/2G

Podpora více pásem a více regionů, hlavně vhodné pro Evropu, jihovýchodní Asii, západní Asii, Afriku, Čínu, Jižní Koreu

Poznámka: Prosím, potvrďte podporovaná pásma podle vašeho místního poskytovatele služeb

Vytáčené připojení na Windows/Linux

LTE Cat-1: až 5Mbps (odesílání) / až 10Mbps (přijímání)
EDGE: až 236,8Kbps (odesílání / přijímání)
GPRS: až 85,6Kbps (odesílání / přijímání)

GNSS polohování

Podporuje polohování GPS, BeiDou, GLONASS

Cloudová komunikace

Podporuje komunikační protokoly včetně TCP/IP, HTTP(s), MQTT(s), FTP(s) a SSL

Podpora telefonních hovorů a SMS

Volání nebo odesílání SMS pomocí AT příkazů, s vestavěným zvukovým konektorem

Definice pinů

Příklad aplikace

Poskytuje několik demonstračních příkladů síťování s Waveshare.cloud, využívající lehký protokol MQTT pro službu vizualizace dat

Podpora Waveshare.cloud

Poskytuje tutoriál a demo pro rychlý start chytrých IoT řešení s velkoplošným zobrazením vizualizace dat pro různé aplikační scénáře

Řešení pro chytrou zahradu:
A7670E Cat-1/GNSS HAT může reportovat různá data ze senzorů zahrady přes MQTT pro vzdálené ovládání zapnutí/vypnutí zařízení, zavlažování, hnojení a podobně.

Monitorování výkonu serveru v cloudu:
A7670E Cat-1/GNSS HAT může reportovat různé parametry výkonu serveru Raspberry Pi přes MQTT a sledovat stav provozu v reálném čase přes cloudovou platformu.

Mobilní polohování IoT GPS:
A7670E Cat-1/GNSS HAT může pravidelně reportovat data modulu GPS po
