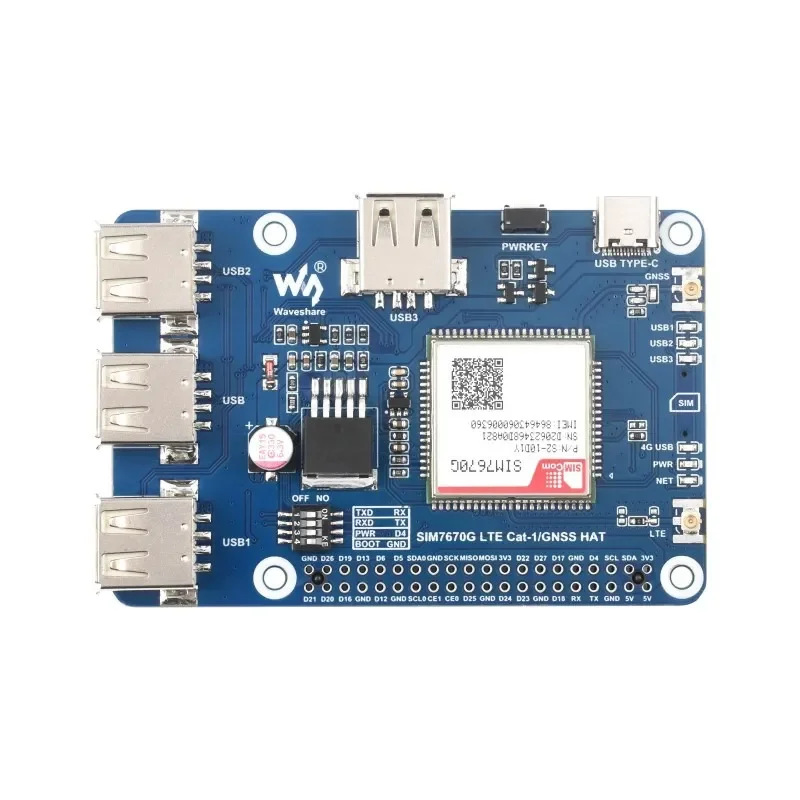

Waveshare Cat-1/GNSS HAT pro Raspberry Pi založený na modulu SIM7670G

Waveshare Cat‑1/GNSS HAT pro Raspberry Pi založený na modulu SIM7670G je kompaktní komunikační rozšiřující deska, která integruje funkce LTE Cat‑1, GSM, GPRS, EDGE a GNSS lokalizace. S rychlostmi stahování až 10 Mbps a odesílání až 5 Mbps poskytuje spolehlivé mobilní připojení pro Raspberry Pi a další vývojové platformy. Modul podporuje operační systémy Windows/Linux a více protokolů jako TCP/IP, HTTP(s), MQTT(s), FTP(s) a SSL, což jej činí vhodným pro IoT aplikace včetně dálkového monitoringu, POS systémů, průmyslových routerů, diagnostiky a satelitní lokalizace. Jeho velikost odpovídá sérii SIM7000/SIM7070 a AT příkazy jsou do značné míry kompatibilní se sérií SIM7600, což zajišťuje hladkou integraci a vývoj.

Funkce

• Standardní Raspberry Pi 40PIN GPIO rozšiřující konektor, kompatibilní s deskami série Raspberry Pi
• Podpora zabezpečených komunikačních protokolů: TCP/IP, HTTP(s), MQTT(s), FTP(s), SSL
• Poskytuje základní funkce: volání, telefonní hovory, SMS zprávy
• Podpora LBS lokalizace podle základnových stanic pro přibližné určení polohy přes mobilní sítě
• Robustní GNSS lokalizace s podporou GPS, BeiDou a GLONASS
• Funkce TTS (Text‑to‑Speech) pro čínský a anglický text
• Vestavěné USB rozhraní pro testování AT příkazů, síťovou komunikaci a ladění
• Vestavěný audio konektor pro nahrávání zvuku, telefonní hovory a výstup TTS
• Vývody pro ovládání pro snadné připojení k hostitelským deskám jako Arduino/STM32
• Slot pro SIM kartu kompatibilní s 1,8V / 3V SIM kartami
• Dvě LED kontrolky pro sledování provozního stavu
• Obsahuje vývojové zdroje a manuál s příklady pro Raspberry Pi, Jetson Nano, Arduino a STM32

Specifikace

Frekvenční pásmo
LTE Cat-1	LTE-FDD: B1, B3, B5, B7, B8, B20
2G	GSM/GPRS/EDGE: 900/1800 MHz
GNSS	GPS, BeiDou, GLONASS
SMS a audio
SMS	Podporované typy: MT, MO, CB, Text, PDU
Úložiště: USIM karta (CB nelze uložit na SIM kartu)
Audio funkce	Standardní 3,5mm audio konektor pro audio vstup/výstup
Ostatní
Napájení	5V (přes USB port nebo 5V pinheader), 3,7 ~ 4,2V (přes VBAT pinheader, podporuje napájení z 3,7V Li-ion baterie)
Provozní napětí	3,3V
Rozměry	65 × 30.5mm

Aplikace

• Dálkové monitorování IoT Sbírá a přenáší data ze senzorů (teplota, vlhkost, spotřeba energie atd.) přes LTE Cat-1 nebo GSM/GPRS, umožňující sledování chytrých domácností, průmyslových zařízení nebo zemědělských systémů v reálném čase.

• Sledování vozového parku a majetku Využívá integrované GNSS (GPS/BeiDou/GLONASS) a LBS polohování pro sledování vozidel, logistických prostředků nebo mobilních zařízení, zajišťující přesné hlášení polohy a optimalizaci tras.

• POS a chytré platební systémy Zajišťuje stabilní mobilní připojení pro pokladní terminály, prodejní automaty nebo kiosky, podporující bezpečné transakce přes 4G Cat-1 sítě.

• Průmyslové routery a brány Integrace do průmyslových routerů nebo bran pro záložní připojení a dálkovou diagnostiku, zajišťující spolehlivou komunikaci v oblastech s omezeným přístupem k širokopásmovému internetu.

• Dálková diagnostika a ovládání Umožňuje vzdálenou správu zařízení a řešení problémů přenosem logů, upozornění a dat o výkonu do cloudových platforem.

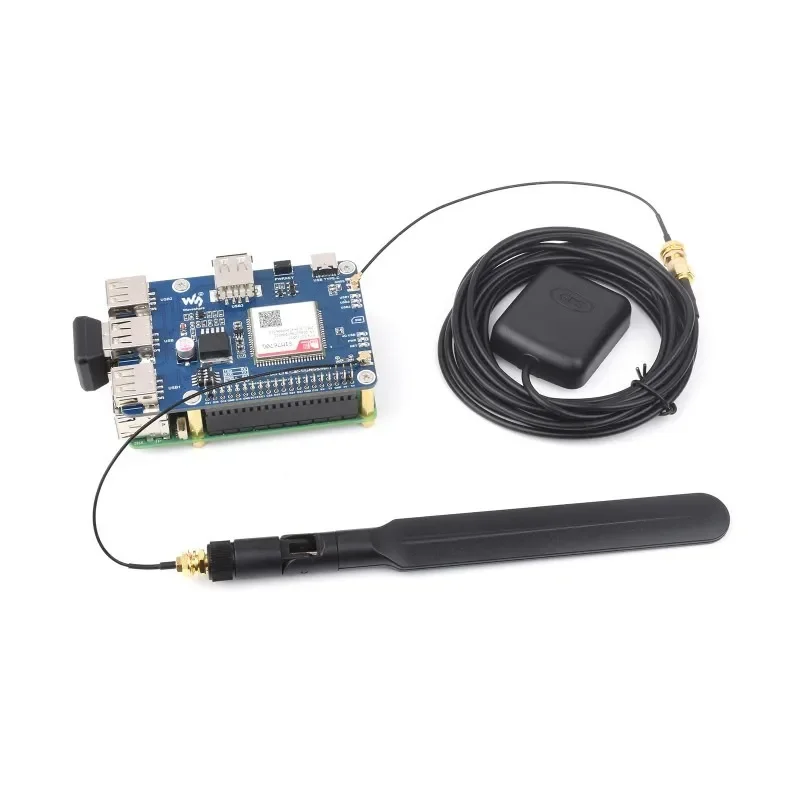

Seznam dílů

• SIM7670G Cat-1/GNSS HAT x1
• USB-A na USB-C kabel x1
• GPS anténa x1
• LTE anténa x1
• 2×20PIN samičí pinheader x1
• USB 3.0 adaptér x1
• USB 2.0 adaptér x1
• Balíček šroubů x1

Standardní Raspberry Pi 40PIN GPIO

Kompatibilní s deskami série Raspberry Pi

Poznámka: pouze pro orientaci, podrobný seznam dílů naleznete v obsahu balení

Podpora více pásem LTE Cat-1/2G

Podpora více pásem a regionů, hlavně vhodné pro Evropu, jihovýchodní Asii, západní Asii, Afriku, Čínu, Jižní Koreu

Poznámka: Prosím potvrďte podporovaná pásma podle vašeho místního poskytovatele služeb

Připojení přes vytáčené připojení na Windows/Linux

LTE Cat-1: až 5 Mbps (odesílání) / až 10 Mbps (přijímání)
EDGE: až 236,8 Kbps (odesílání / přijímání)
GPRS: až
