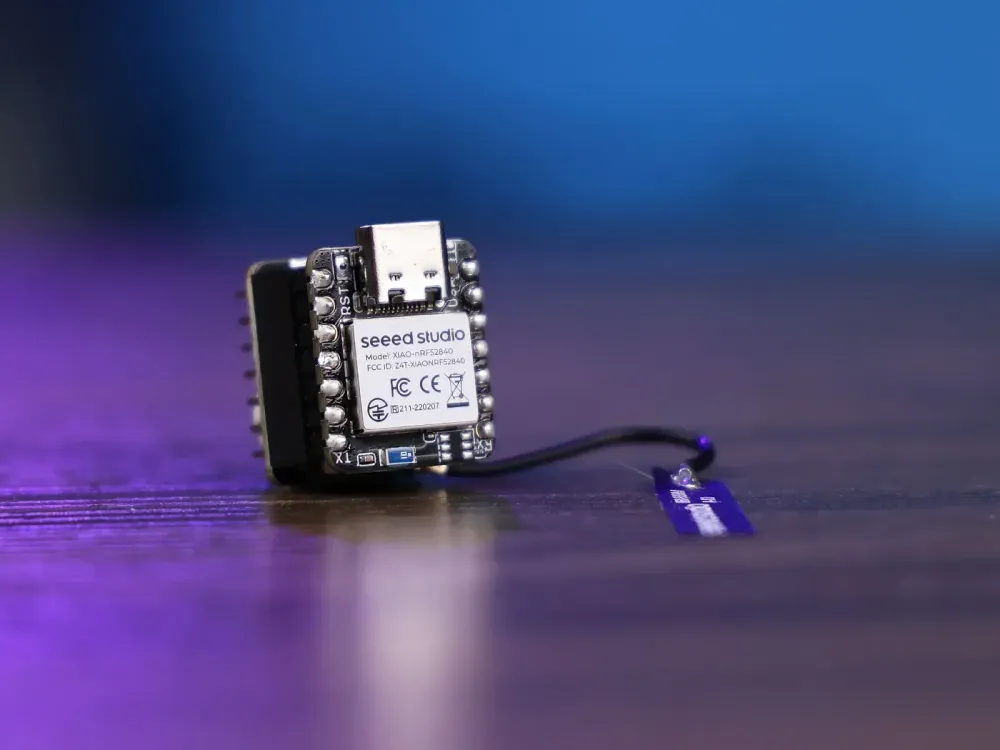

Seeed Studio XIAO nRF52840 & Wio-SX1262 Kit pro Meshtastic je kompaktní LoRa vývojová sada postavená kolem XIAO nRF52840 a rozšiřující desky Wio-SX1262. Na základě oficiální dokumentace Seeed tato sada kombinuje MCU Nordic nRF52840 s LoRa řešením Semtech SX1262, což ji činí vhodnou pro Meshtastic, nízkoenergetickou bezdrátovou komunikaci, senzorové uzly a přenosný vývoj IoT s dlouhým dosahem.
Sada Seeed XIAO nRF52840 & Wio-SX1262 je určena pro vývojáře, kteří chtějí malou, ale schopnou platformu pro LoRa, LoRaWAN, mesh komunikaci a bezdrátové projekty napájené z baterie. Díky Bluetooth 5.0, NFC, podpoře dlouhého dosahu 862–930MHz LoRa a kompaktnímu formátu ekosystému XIAO je tato sada vhodná pro přenosné uzly, pevné routery, environmentální snímání a přenos dat v terénu.
Funkce
- XIAO nRF52840 založený na čipu Nordic nRF52840 s ARM Cortex-M4 a FPU, až 64MHz
- Wio-SX1262 založený na Semtech SX1262 pro dlouhý dosah LoRa komunikace v pásmu 862–930MHz
- Podpora Bluetooth 5.0 a NFC na straně XIAO nRF52840
- Kompaktní hardwarový design vhodný pro přenosné Meshtastic uzly a pevné LoRa routery
- Podpora vývoje s Arduino, CircuitPython a MicroPython
- Ultranízká spotřeba v pohotovostním režimu méně než 5uA podle oficiálních specifikací
- Podporuje vstupní napájení USB Type-C a BAT
- Navrženo pro LoRa, LoRaWAN, bezdrátové snímání a projekty vzdáleného přenosu dat
Specifikace
| Parametr | Detaily |
|---|---|
| Značka | Seeed Studio |
| Název produktu | XIAO nRF52840 & Wio-SX1262 sada pro Meshtastic |
| Mikrokontrolér | Nordic nRF52840, ARM Cortex-M4 s FPU, až 64MHz |
| LoRa modul | Na bázi Semtech SX1262, podporuje 862–930MHz |
| Bezdrátové připojení | Bluetooth 5.0, NFC, LoRa |
| Rozhraní | XIAO nRF52840: UART, IIC, SPI, NFC, SWD, GPIO, PWM, ADC; Wio-SX1262: uživatelské tlačítko, SPI |
| Napájení | 5 V přes USB Type-C, 4,2 V přes vstup BAT |
| Nabíjecí proud | 50 mA / 100 mA |
| Spotřeba energie v pohotovostním režimu | Méně než 5 µA |
| Provozní teplota | -40 °C až 65 °C |

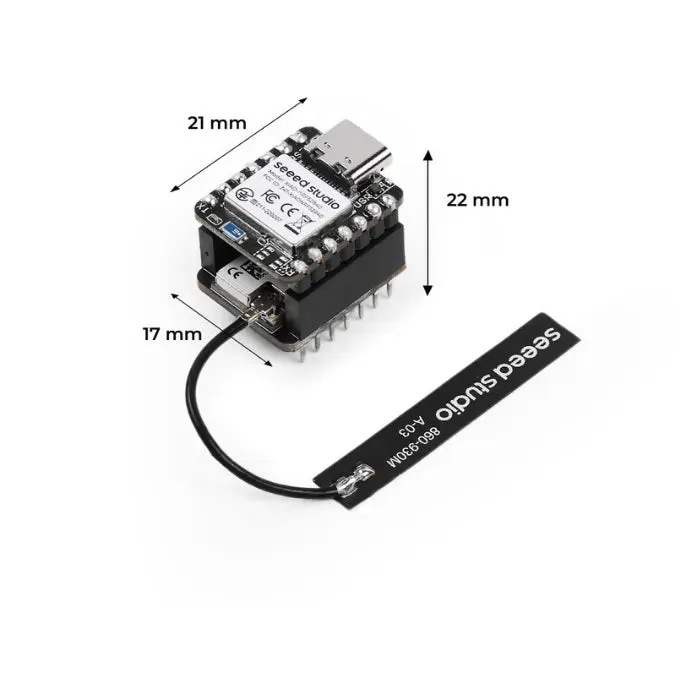

| Rozměry modulu | 21 x 17.8 mm |
Aplikace
- Uzly a směrovače Meshtastic pro přenosné nebo pevné nasazení mesh sítě
- Senzorové uzly LoRa a LoRaWAN pro environmentální měření a vzdálenou telemetrii
- IoT prototypování a experimenty s nízkou spotřebou a dlouhým dosahem bezdrátové komunikace
- Sledování majetku a přenos dat venku v kombinaci s vhodnými GNSS moduly
- Kompaktní terénní zařízení, která potřebují bezdrátový dosah, nízkou spotřebu a kompatibilitu s ekosystémem XIAO

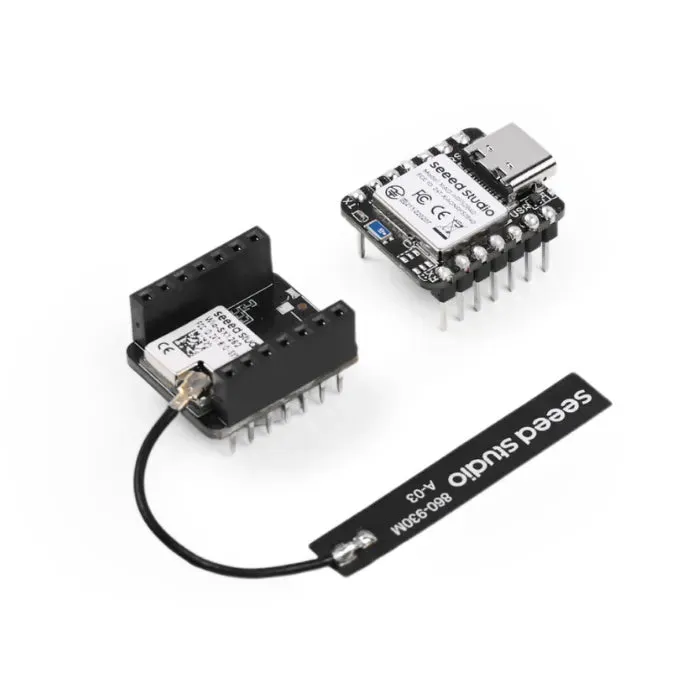

Obsah balení
- XIAO nRF52840 x1
- Wio-SX1262 rozšiřující deska x1
- LoRa anténa x1
Jiný obsah
Seeed Studio XIAO nRF52840 & Wio-SX1262 Kit kombinuje kompaktní ekosystém XIAO s LoRa funkcionalitou, což ji činí užitečnou pro malé bezdrátové uzly, kde záleží na velikosti, výdrži baterie a dosahu rádia. Oficiální přehled hardwaru také ukazuje vestavěné rozvržení a definice pinů pro XIAO nRF52840 i Wio-SX1262, což usnadňuje integraci a rozšíření během vývoje.
Přehled hardwaru
XIAO nRF52840
- Na desce
- PinOut

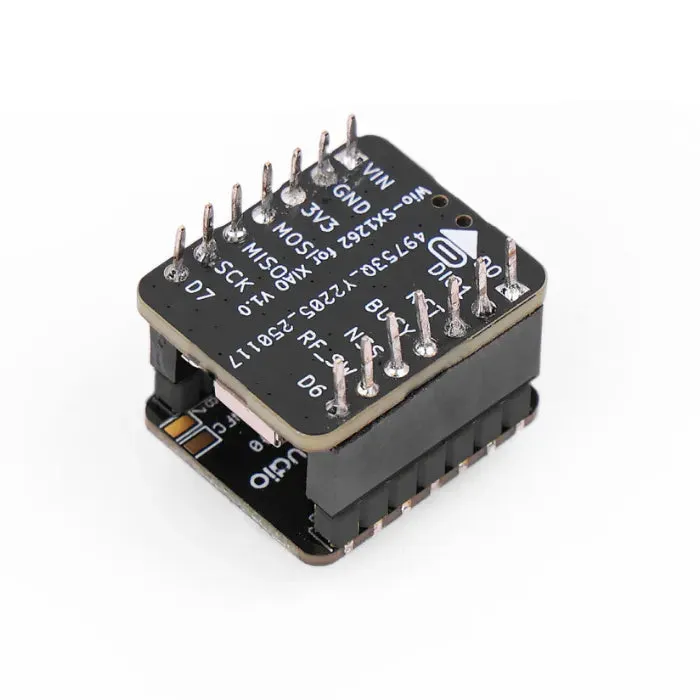

Wio-SX1262
- Na desce
- PinOut
Zdroje
- 3D soubor Wio-SX1262 pro XIAO
- Schéma zapojení Wio-SX1262 pro XIAO
- Datový list modulu Wio-SX1262
- Zpráva o testu dosahu komunikace Seeed Studio XIAO nRF52840 BLE
- Seeed Studio XIAO nRF52840 CE | FCC | MIC
- Schéma zapojení Wio-SX1262 pro XIAO
Často kladené otázky
Je tato sada vhodná pro Meshtastic?
Ano. Oficiální umístění a rozvržení hardwaru od Seeed činí tuto sadu vhodnou pro kompaktní projekty uzlů a směrovačů Meshtastic.
