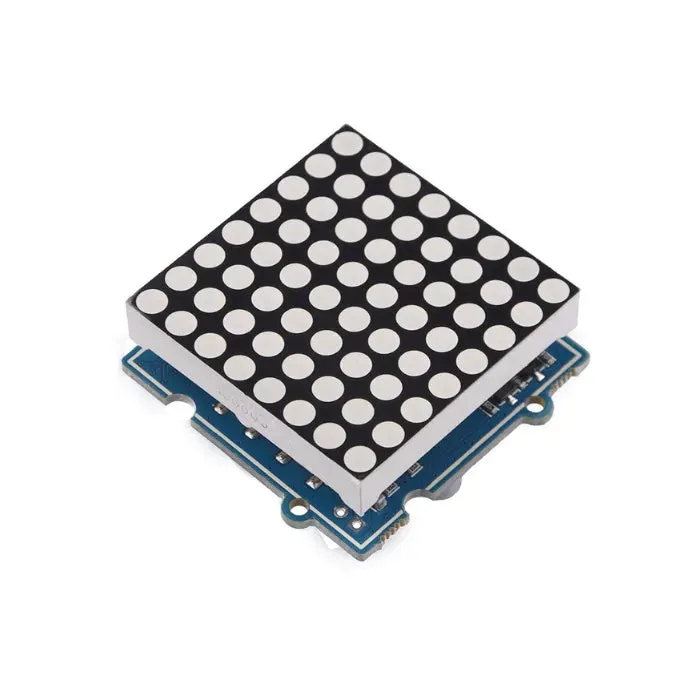

Seeed Studio Grove červená LED matice s ovladačem kombinuje 20mm 8×8 LED matici a integrovaný ovladač HT16K33, což nabízí snadný a nízkonákladový způsob zobrazení jednoduchých čísel, obrázků a vzorů. Komunikuje přes I2C, což zajišťuje kompatibilitu s většinou mikrokontrolérů a umožňuje rychlé a jednoduché nastavení s připravenými knihovnami nebo vlastním vývojem.
Tento modul je vysoce univerzální pro různé aplikace LED displejů, včetně průmyslových indikátorů, digitálních hodin, přístrojových displejů a spotřebitelských zařízení. Díky širokému rozsahu provozních teplot a konfigurovatelné adrese I2C se perfektně hodí jak do profesionálních, tak i domácích projektů.
Klíčové vlastnosti
-

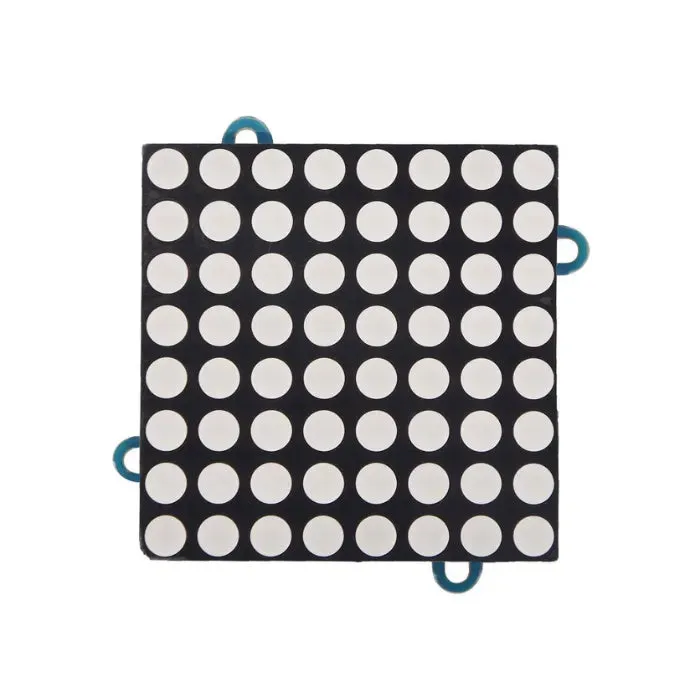

Matice 8×8 červených LED diod:
Čistý a jasný výstup pro čísla, ikony a jednoduchou grafiku. -
Vestavěný ovladač HT16K33:
Podporuje mapování paměti, komunikaci I2C a snadnou integraci knihoven. -
Flexibilní aplikace:
Vhodné pro hodiny, čítače, displeje videorekordérů, indikátory a přístrojové vybavení. -
Široký provozní rozsah:
Pracuje v rozmezí od -40℃ do +85℃, což ho činí ideálním pro použití jak v interiéru, tak v exteriéru. -
Kompaktní velikost:

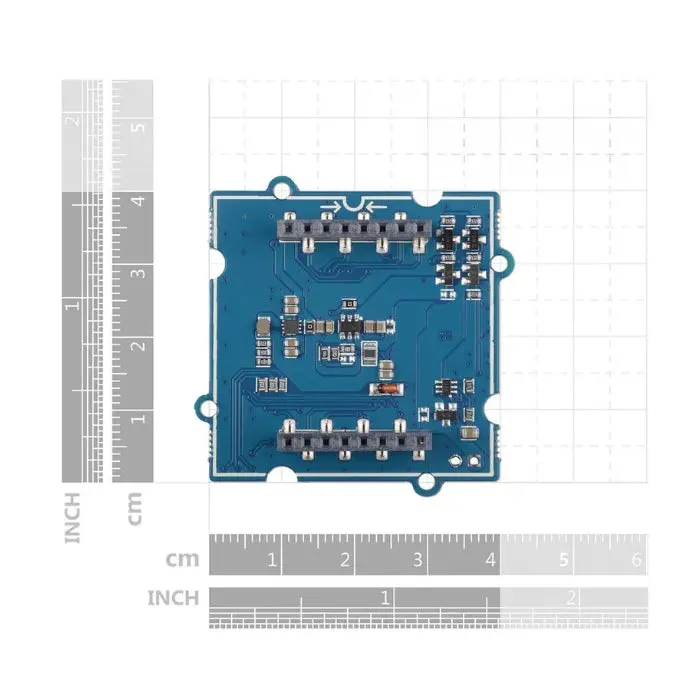

Malá stopa (40mm × 40mm × 21mm), ideální pro aplikace s omezeným prostorem.
Specifikace
| Parametry | Podrobnosti |
|---|---|
| Napájecí napětí | 3,3 V / 5 V |
| LED Matrix Dot Č. | 8×8 |
| Provozní teplota | -40 ℃ až +85 ℃ |
| Skladovací teplota | -50 ℃ až +125 ℃ |
| Rozhraní | I2C |
| Adresa I2C | 0x70 (výchozí), 0x71–0x77 (konfigurovatelné) |
| Velikost modulu | 40 mm × 40 mm × 21 mm |
| Hmotnost modulu | 17.4g |
| Velikost balení | 140 mm × 90 mm × 20 mm |
| Celková hmotnost | 24 g |
Scénáře použití
-
Průmyslové kontrolní indikátory
-
Digitální hodiny, teploměry, počítadla, multimetry
-
Sady videorekordérů a kombinované displeje
-
Přístrojové údaje
-
Displeje spotřební elektroniky
-
LED značení a vizuální oznámení
Seznam zásilek
-
Grove – Červená LED matice s ovladačem ×1
