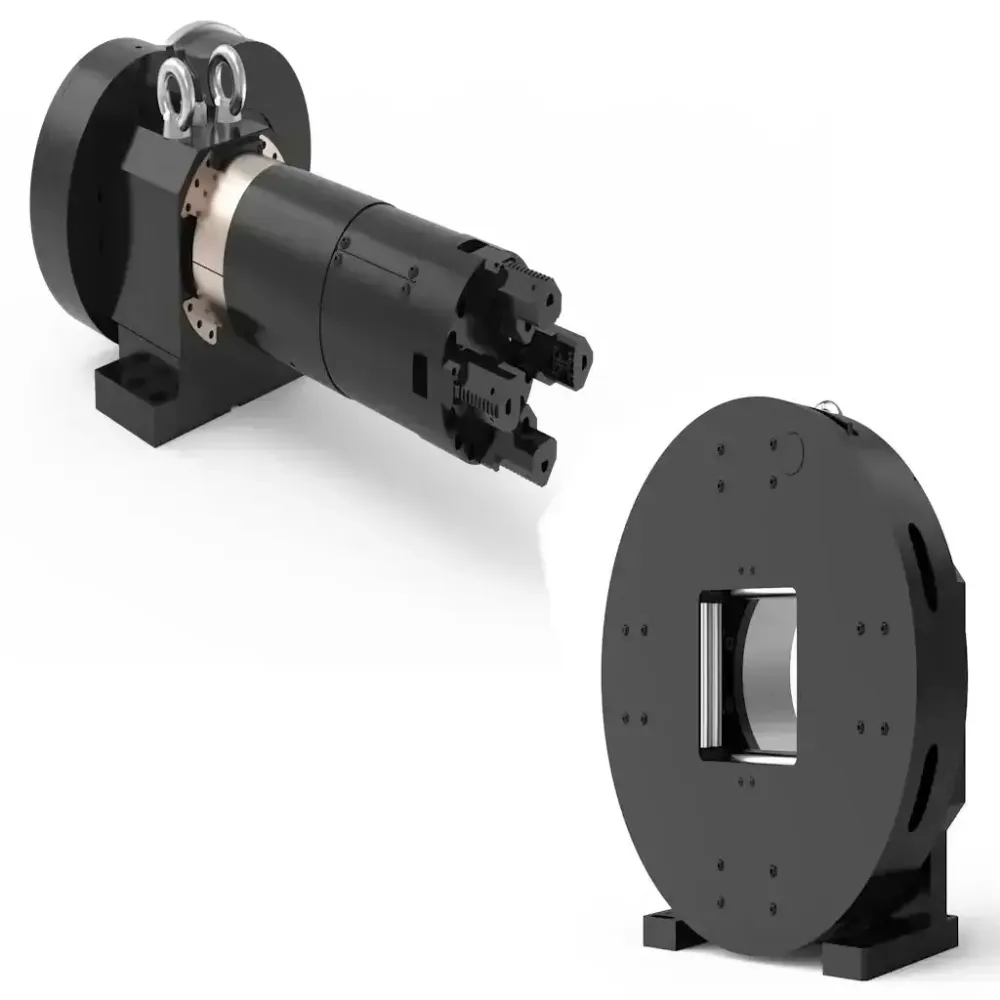

Přehled produktů BEUT
Navrženo pro laserové stroje na řezání trubek, tento produkt funguje jako nezávislé otočné vřeteno, umožňující rychlé upínání a uvolňování pomocí boční rotace a přívodu vzduchu. Zajistěte základnu, připojte motor a převodovku a připojte zdroj stlačeného vzduchu (0,4-0,9Mpa) pro zahájení upínání a otáčení obrobků.
Hlavní výhody:
- Přímý výstup válce: Poskytuje vysokou mechanickou účinnost s minimální ztrátou energie a konzistentní, silnou upínací silou.
- Široký rozsah upínání: Pracovní zdvih válce odpovídá zdvihu sklíčidla, což umožňuje různé aplikace.
- Softwarová kontrola: Lineární výstupní síla úměrná tlaku vzduchu zajišťuje snadnou správu softwaru.
Další výhody:
- Jednoduchost: Lehká konstrukce s méně součástmi, snižující poruchovost.
- Efektivita: Nízký rotační moment setrvačnosti a spotřeba energie.
- Poměr cena/výkon: Kompaktní axiální rozměr snižuje náklady na materiál bez ocásku.

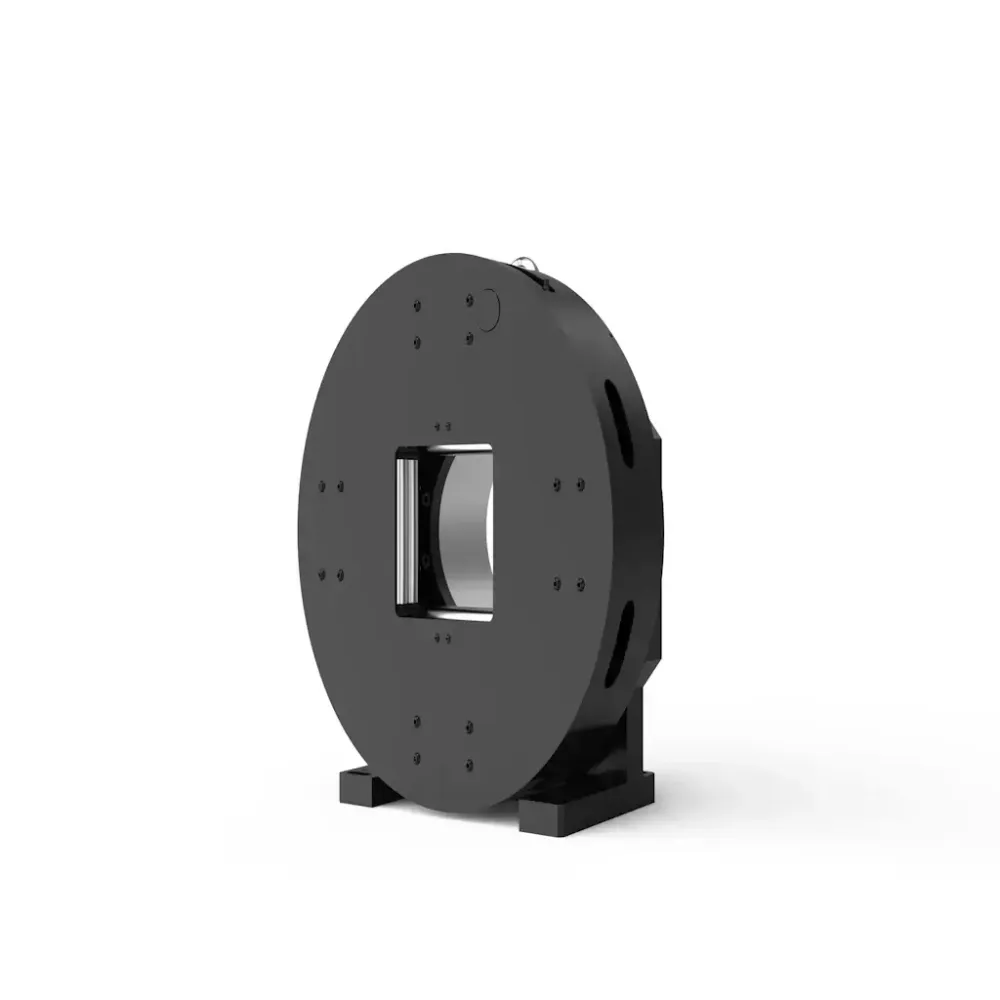

JEDNODUCHÉ PNEUMATICKÉ DVOUČINNÉ SKLÍČIDLO PRO INTEGROVANÉ STROJE NA TRUBKOVÉ DESKY (ČTVERCOVÝ OTVOR)
Vlastnost produktu
- Speciálně navrženo pro laserové řezací zařízení na trubky.
- Funguje jako samostatná rotační vřeteno se sklíčidlem, které pevně upíná obrobky.
- Rychlé upnutí a uvolnění pomocí bočního rotačního přívodu vzduchu; funguje i při odpojeném zdroji vzduchu.
- Přímý výstup válce pro vysokou mechanickou účinnost, nízké ztráty energie, velkou a stabilní upínací sílu.
- Široký rozsah upnutí díky pracovnímu zdvihu válce odpovídajícímu zdvihu sklíčidla.
- Lineární proporcionální výstupní síla a tlak vzduchu pro snadné softwarové ovládání.
- Jednoduchá konstrukce s málo součástmi, nízká hmotnost, nízká poruchovost, stabilní výkon, malý moment setrvačnosti a nízká spotřeba energie.
- Malý axiální rozměr snižuje náklady na materiál bez ocásku.
- Čtvercový středový otvor zvětšuje kapacitu velikosti pro čtvercové trubky, rozšiřuje rozsah použití.
Výkonnostní parametry
G360JF-120
- Chod drápu: 120 mm
- Maximální upínací síla: 0.96 kN
- Přípustný tlak: 0.2-1 MPa
- Maximální rychlost: 150 r/min
- Rozsah upnutí: Ф0-ф120 mm
- Centrální výška: 230 mm
- Setrvačnost: 1.63 Kg-m²
- Rotující hmotnost: 76 Kg
- Celková hmotnost: 123 Kg
G400JF-160
- Chod drápu: 154 mm
- Maximální upínací síla: 1.2 kN
- Přípustný tlak: 0.25-0.9 MPa
- Maximální rychlost: 200 r/min
- Rozsah upnutí: Ф16-ф160 mm
- Střední výška: 260 mm
- Setrvačnost: 1.72 Kg-m²
- Rotující hmotnost: 89 Kg
- Celková hmotnost: 144 Kg
Pro podrobné rozměry a technický výkres produktu si prosím STÁHNĚTE PDF s rozměry hlavního sklíčidla

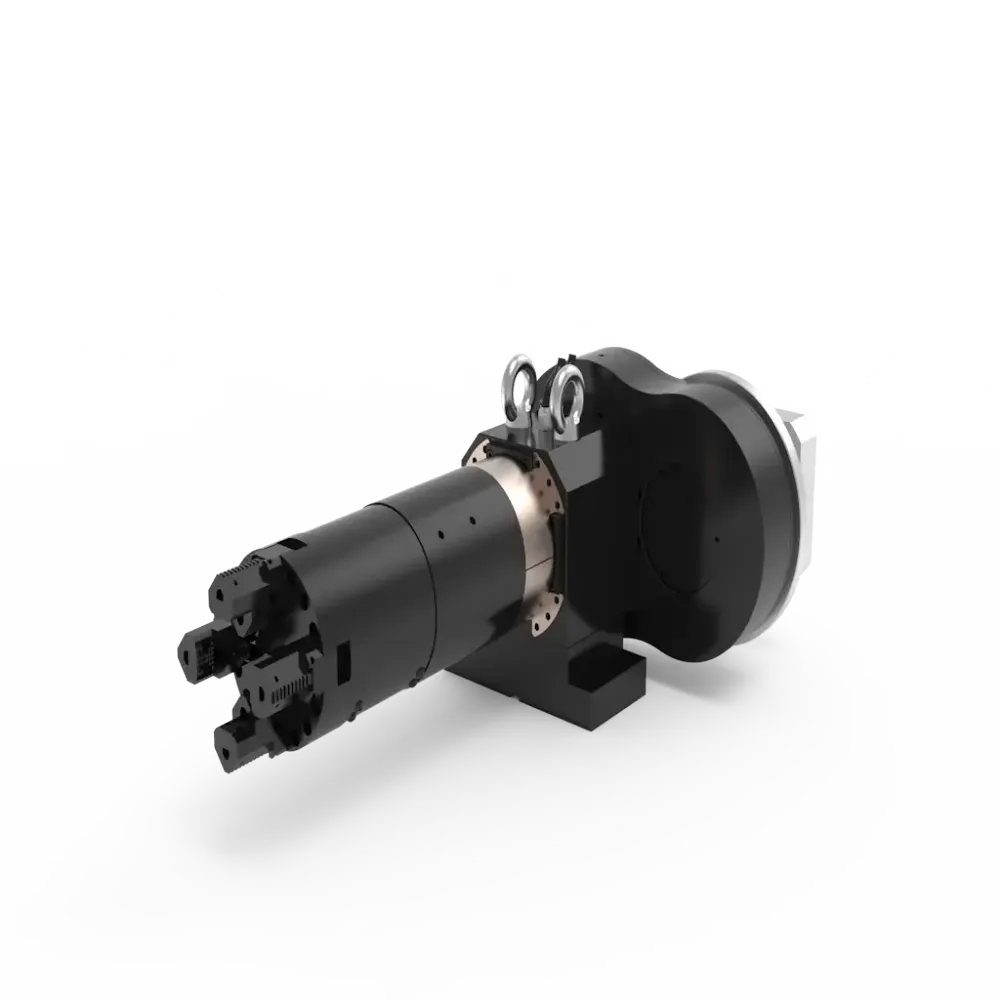

TYČOVÉ DUTÉ ČTYŘČELISTOVÉ DVOUČINNÉ PODÁVACÍ SKLÍČIDLO (PLNÝ PRŮCHOD)
Vlastnosti produktu
Tento produkt, navržený pro řezání laserových trubek, funguje jako samostatná rotační vřeteno s robustním sklíčidlem pro bezpečné upnutí obrobku během otáčení. Má tyto vlastnosti:
- Rotující přívod vzduchu pro rychlé upnutí a uvolnění.
- Stabilní upínací síla s vysokou účinností a snadnou regulací.
- Kratší upínací drápy udržují přesnost bez deformace ohybem.
- Jednoduchá konstrukce, lehká, s nízkou setrvačností a energeticky úsporný design.
- Volitelně vybaven zadním zařízením pro odsávání prachu pro čistší provoz.
Výkonnostní parametry
W160T-23
- Průměr (mm): 57
- Upínací síla (kN): 1.6
- Přípustný tlak (MPa): 0.3-1.0
- Maximální rychlost (ot/min): 400
- Rozsah upnutí: Ф10-ф165 mm
- Střední výška (mm): 120
- Moment setrvačnosti (Kg·m²): 0.08
- Hmotnost rotující části (Kg): 24
- Celková hmotnost jednotky (Kg): 43
Pro podrobné rozměry a technický výkres produktu si prosím STÁHNĚTE podpůrný PDF s rozměry sklíčidla
Specifikace převodového poměru sklíčidla a doporučený výkon převodovky/motoru
| Název | Převodový poměr sklíčidla | Doporučený model převodovky/poměr/průměr vstupního hřídele | Doporučený výkon motoru (kW) | ||||
|---|---|---|---|---|---|---|---|
| G360JF-120 | 1:3</t
