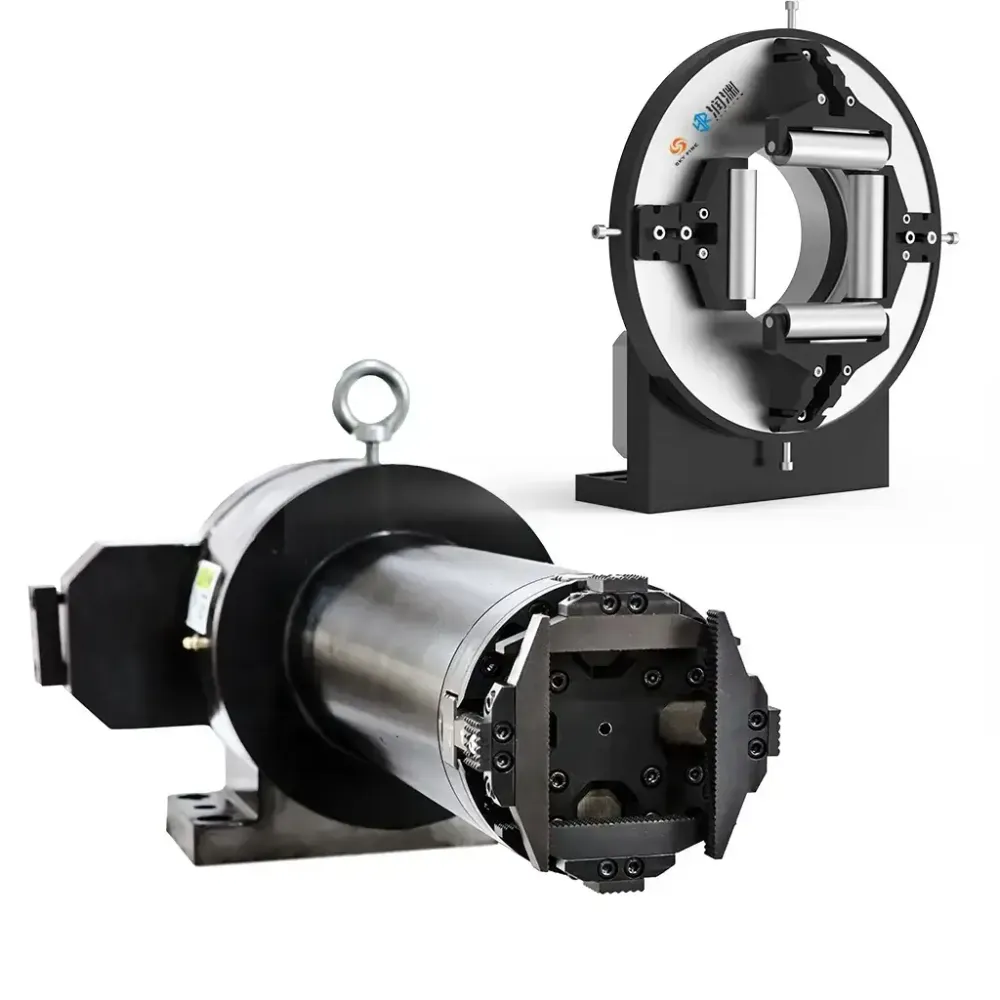

Společně vyvinutý společnostmi Runyuan a Sky Fire Laser, tento upínací systém je navržen pro DIY řezání laserových trubek. Přední manuální upínač podporuje čtvercové a kulaté trubky o průměru 10-120 mm, zatímco zadní pneumatický upínač zvládá 10-130 mm, což nabízí přesnost a efektivitu pro garážové dílny.

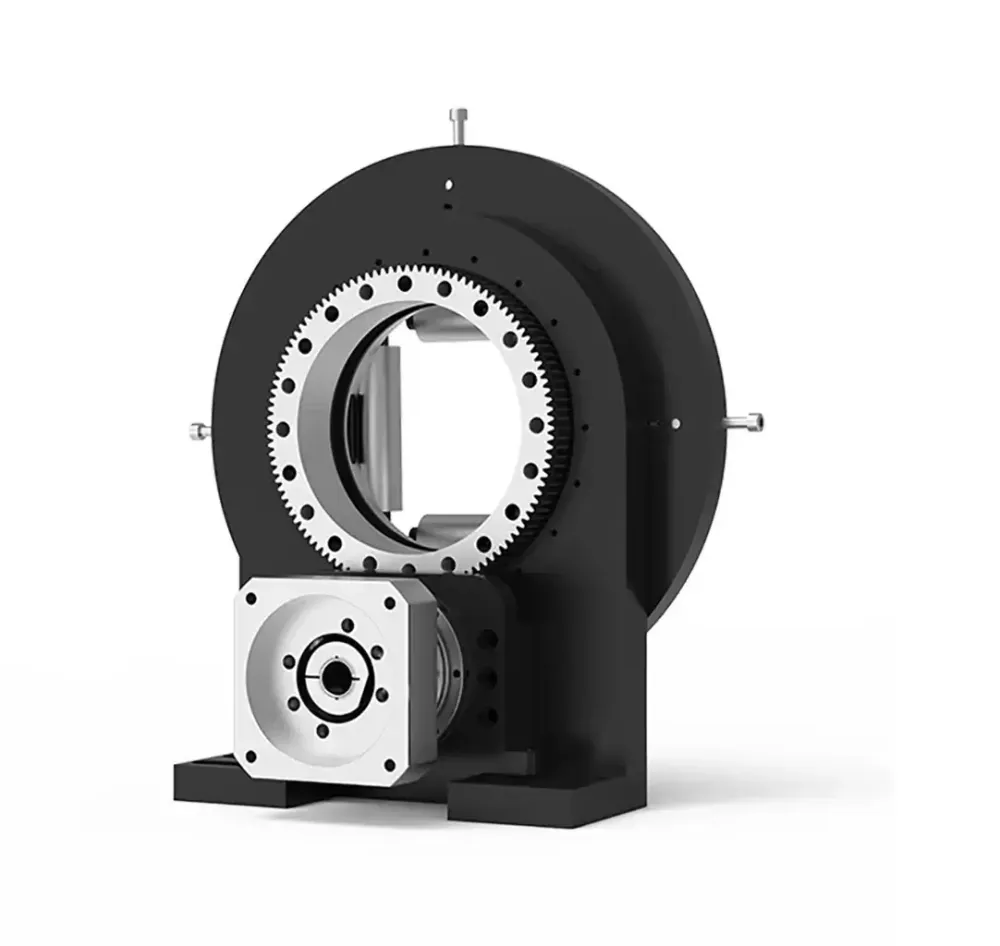

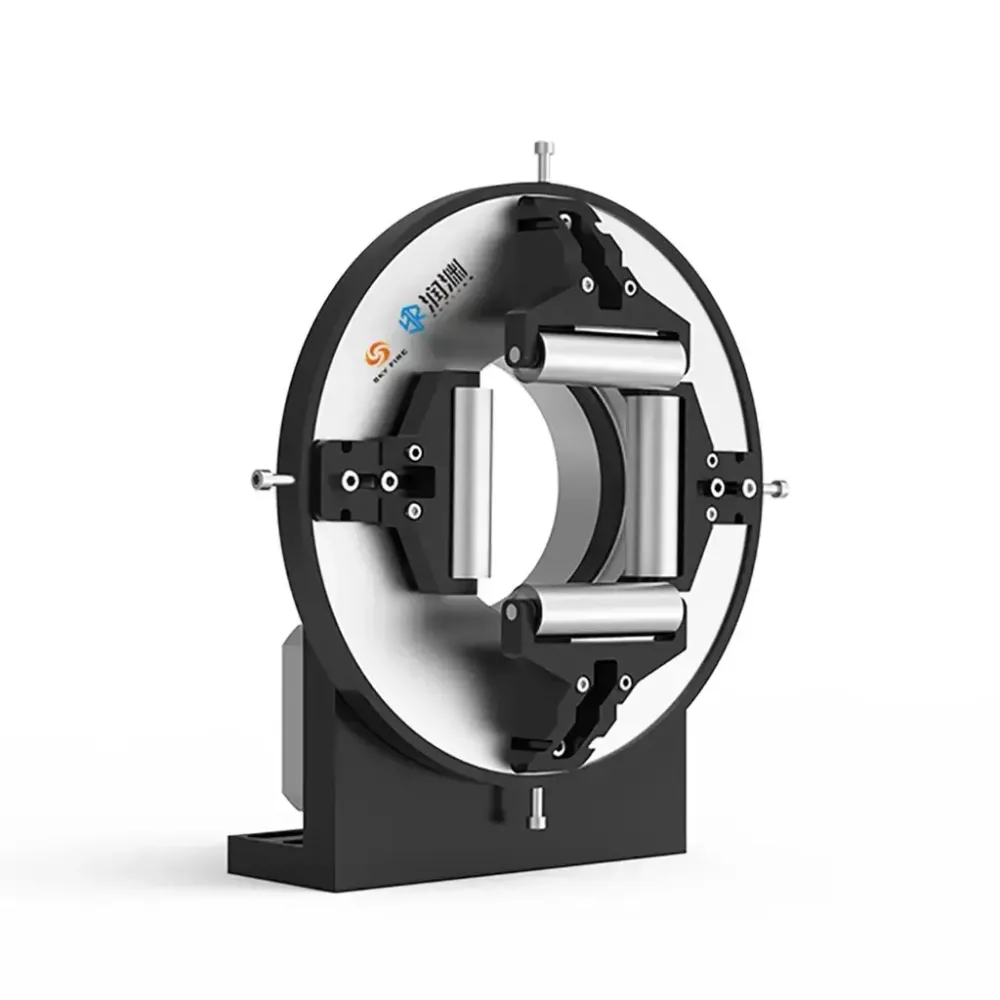

O předním manuálním sklíčidle
Rozměr
Klikněte pro stažení PDF s rozměry předního sklíčidla
Výkonnostní parametry
| Rozsah upnutí | Jmenovité zatížení | Jmenovitá rychlost | Přesnost otáčení | Moment setrvačnosti | Hmotnost | Převodový poměr |
|---|---|---|---|---|---|---|
| 10-120mm | 150 kg | 150 ot./min | ≤0,05 mm | 0,6 KG*m² | 65 kg( 143,3 liber) | 1:2 |
Rozsah upnutí
Přední sklíčidlo může upnout jakýkoli obrobek nebo materiál, který projde středem čelistí sklíčidla, například trubky a profily. Pokud jsou požadovány speciální specifikace nebo modely, mohou být vyrobeny na míru odpovídající zadní čelisti sklíčidla.
Doporučený model převodovky a výkon motoru
- Výstup příruby: FKD090
- Převodový poměr: 7
- Doporučený výkon motoru: 1kW
———————————————————————

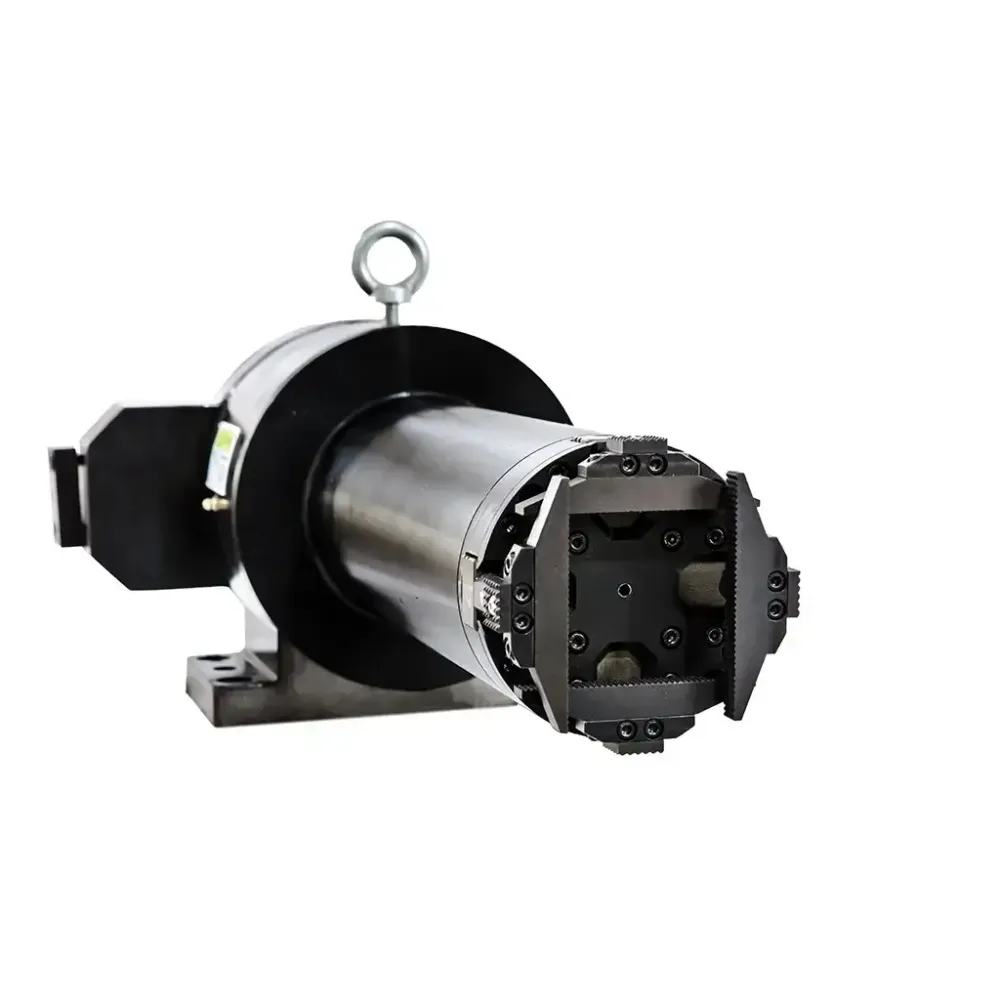

O zadním pneumatickém sklíčidle
Rozměr
Klikněte pro stažení PDF s rozměry zadního sklíčidla
Výkonnostní parametry
| Specifikace | Vnější průměr (mm) | Výška středu (mm) | Celková hmotnost (Kg) | Setrvačnost (Kg.cm²) | Opakovatelnost (mm) | Přesnost otáčení (mm) |
|---|---|---|---|---|---|---|
| RY130-10-0000 | Φ215 | 125 ± 0,05 | 60 ( 132,3 liber) | 1500 | ≤0,10 | ≤0,10 |
| Zdvih jednoho čelisti (mm) | Upínací síla (kN) | Rozsah zpracování (mm) | Přípustný tlak (MPa) | Jmenovitá rychlost (ot./min) | Stupeň ochrany IP |
|---|---|---|---|---|---|
| 20 | 0,75 ± 10% | 5-130 | 0.3-0.9 | 150 | IP stupeň |
Specifikace upínání trubek
Rozsah upnutí je určen na základě překryvného rozsahu zadního sklíčidla a může být přizpůsoben podle specifikací trubky. Sklíčidlo je kompatibilní s:
-
Normy:
- GB/T3094-2000 Tažené tvarované ocelové trubky
- GB/T706-2008 Žíhaná ocel
- GB/T17395-2008 Bezešvé ocelové trubky – rozměry, tvary, hmotnosti a tolerance
-
Model zadního sklíčidla: Zadní sklíčidlo RY130
-
Rozsah upnutí:
- Mezikus 1: Vnitřní upnutí: 55-85mm, Vnější podpora: 100-130mm
- Mezikus 2: Vnitřní upnutí: 35-65mm
- Mezikus 3: Vnitřní upnutí: 5-35mm, Vnější podpora: 100-130mm
- Čelisti pro upnutí I-nosníku a kanálové oceli: Vnitřní upnutí: 65-100mm (v rámci povolené nosnosti)
Specifikace upnutí trubky
| Typ trubky | Rozsah upnutí (vnitřní/vnější) |
|---|---|
| Kulatá trubka | Vnitřní upnutí: 5-85mm, Vnější podpora: 100-130mm (Pro některé rozměry mohou být potřeba speciální čelisti) |
| Čtvercová trubka | Maximální upnutí: 85x85mm (Pro jiné rozměry mohou být potřeba speciální čelisti) |
| Obdélníková trubka | Minimální krátká strana: 5mm, Maximální dlouhá strana: 85mm (Pro jiné rozměry mohou být potřeba speciální čelisti) |
| Oválná/Plochá oválná trubka | Minimální krátká osa: 5 mm, maximální dlouhá osa: 85 mm (pro jiné velikosti mohou být potřeba přizpůsobené čelisti) |
Upínání I-nosníku a kanálové oceli
- I-nosník: Maximální velikost upnutí: I-nosník č. 10
- Kanálová ocel: Maximální velikost upnutí: kanálová ocel č. 10 (pro č. 5-6.3 se doporučuje mezikus 2)
Upínání rovnoramenného úhelníku
- Mezikus 2: Pro č. 3.6-6.3
- Mezikus 3: Pro č. 2-3 (pro jiné velikosti mohou být potřeba přizpůsobené čelisti)
Upínání nerovnoramenného úhelníku
- Mezikus 2: Pro č. 5.6/3.6-6.3/4
- Mezikus 3: Pro č. 2.5/1.6-3.2/2 (pro jiné velikosti mohou být potřeba přizpůsobené čelisti)
Volitelné čelisti
- Standardní čelisti
- Volitelné čelisti: čelisti pro I-nosník, čelisti pro kanálové oceli
Doporučená kola
- Pohoné kolo: RY240-10-0310 (Mn2.5Z72)
- Pohonové kolo: RY240-10-0320 (Mn2.5Z24, lze přizpůsobit)
Doporučená převodovka a výkon motoru
- Výstup hřídele: FKS090
- Převodový poměr: 5 nebo 7
- Doporučený výkon
