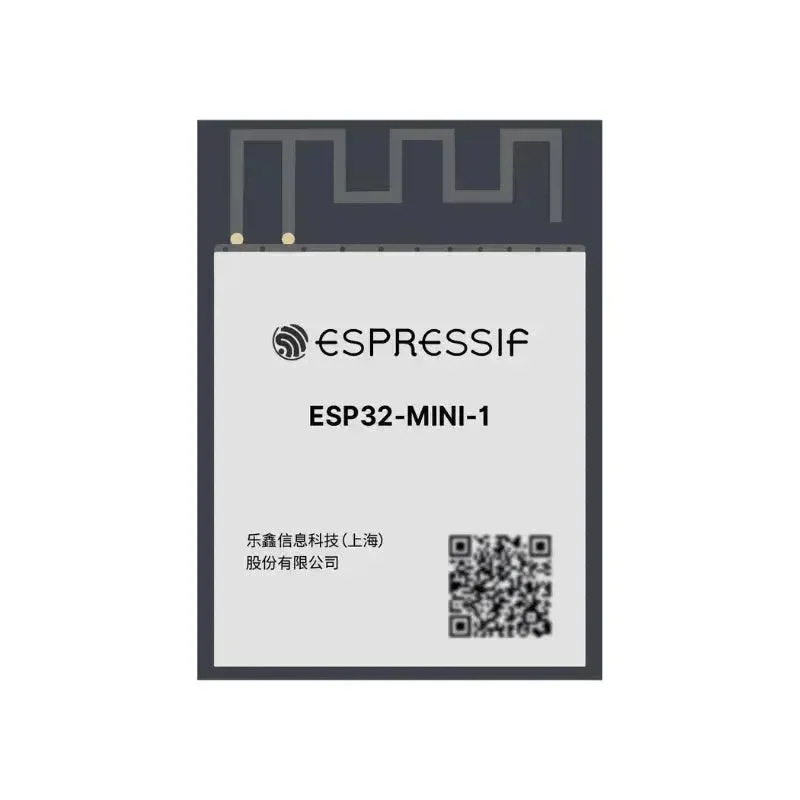

Modul čipů Espressif ESP32 Mini 1/1U U4WDH Minimální objednávka 5 ks.

ESP32-MINI-1 je všestranný modul MCU s Wi-Fi + Bluetooth + Bluetooth LE, který nabízí výkonné funkce a širokou škálu periferních rozhraní, vhodný pro různé scénáře IoT aplikací, jako jsou chytré domácnosti, chytré budovy, spotřební elektronika a průmyslové řízení. Modul je navržen tak, aby byl kompaktní a malý, což ho činí ideálním zejména pro aplikace s omezeným prostorem, jako jsou žárovky, vypínače a zásuvky.

Modul je k dispozici ve dvou variantách:

• Verze 85 °C
• Verze 105 °C

Obě varianty mají na desce plošných spojů vestavěnou anténu a jsou vybaveny 4MB SPI flash pamětí. Informace uvedené v tomto dokumentu platí pro oba typy modulů.

Vlastnosti

Mikrokontrolér

• Vestavěný čip ESP32-U4WDH, jednojádrový 32bitový mikroprocesor Xtensa LX6, podporující taktovací frekvence až do 160 MHz
• 448 KB ROM
• 520 KB SRAM
• 16 KB RTC SRAM

Wi-Fi

• Podporuje 802.11b/g/n
• Rychlost přenosu dat 802.11n až 150 Mbps
• Podporuje agregaci A-MPDU a A-MSDU
• Podporuje ochranný interval 0,4 μs
• Rozsah střední frekvence provozního kanálu: 2412~2484 MHz

Bluetooth

• Standardy Bluetooth® V4.2 BR/EDR a Bluetooth® LE
• Vysílače třídy 1, třídy 2 a třídy 3
• CVSD a SBC
• AFH

Železářské zboží

• Rozhraní modulu: SD karta, UART, SPI, SDIO, I2C, LED PWM, motor PWM, I2S, IR, počítadlo pulzů, GPIO, kapacitní dotykový senzor, ADC, DAC, dvouvodičové automobilové rozhraní (TWAI™, kompatibilní s ISO11898-1)
• 40 MHz krystalový oscilátor
• 4 MB SPI flash paměti
• Provozní napětí/napájecí napětí: 3,0~3,6 V
• Doporučený provozní teplotní rozsah:
  • Verze 85°C: -40~85°C
  • Verze 105°C: -40~105°C
• Rozměry modulu: (13,2 x 19,0 x 2,4) mm

Certifikace

• Environmentální certifikace: REACH/RoHS

Porovnání modulů ESP32-MINI-1/1U

Modul	Číslo modelu objednávky	Interní čip	Blikat	PSRAM	Anténa	Rozměry (mm)
ESP32-MINI-1 (verze 85 °C)	ESP32-MINI-1-N4	ESP32-U4WDH	4 MB	—	anténa na desce plošných spojů	13,2 × 19,0 × 2,4
ESP32-MINI-1 (verze 105 °C)	ESP32-MINI-1-H4	ESP32-U4WDH	4 MB	—	anténa na desce plošných spojů	13,2 × 19,0 × 2,4
ESP32-MINI-1U (verze 85 °C)	ESP32-MINI-1U-N4	ESP32-U4WDH	4 MB	—	Konektor externí antény IPEX	13,2 × 13,5 × 2,4
ESP32-MINI-1U (verze 105 °C)	ESP32-MINI-1U-H4	ESP32-U4WDH	4 MB	—	Konektor externí antény IPEX	13,2 × 13,5 × 2,4

Aplikace

• Obecný nízkonapěťový IoT senzorový uzel
• Chytré budovy
• Obecný nízkonapěťový IoT datový záznamník
• Průmyslová automatizace
• Streamování videa z kamery
• Chytré zemědělství
• Zařízení OTT TV Box/set-top box
• Zvukové zařízení
• Rozpoznávání hlasu
• Zdraví/zdravotnictví/pečovatelská služba
• Rozpoznávání obrázků
• Hračky s Wi-Fi
• Síťové sítě
• Nositelná elektronika
• Domácí automatizace
• Maloobchod a catering
