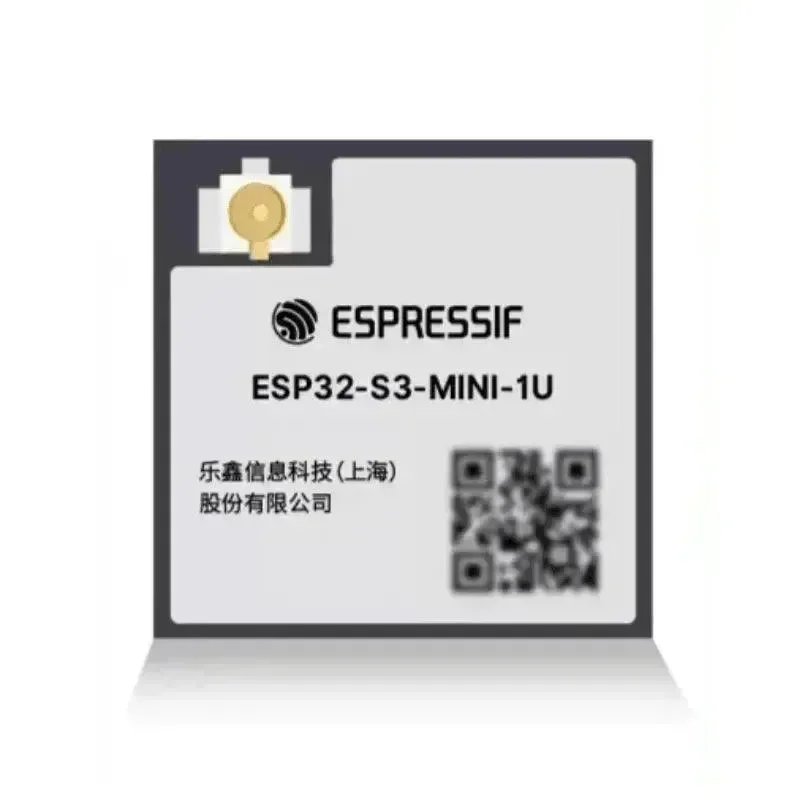

Moduly ESP32-S3-MINI-1 a ESP32-S3-MINI-1U jsou univerzální MCU moduly s Wi-Fi + Bluetooth Low Energy, nabízející výkonné funkce s širokou škálou periferních rozhraní. Moduly jsou optimalizovány velikostí, což je činí vhodnými pro vestavěné systémy, chytrá domácí zařízení, nositelnou elektroniku a další scénáře IoT. ESP32-S3-MINI-1 má na desce plošných spojů vestavěnou anténu, zatímco ESP32-S3-MINI-1U používá konektor pro externí anténu. Oba moduly jsou vybaveny až 8 MB SPI flash paměti, přičemž některé verze mají 2 MB SPI PSRAM.
Vlastnosti
CPU a paměť na čipu
- Integrovaný čip ESP32-S3 s dvoujádrovým 32bitovým mikroprocesorem Xtensa® LX7 (podporuje jednotku pro jednoduchou přesnost s plovoucí desetinnou čárkou) s hodinovou frekvencí až 240 MHz
- 384 KB ROM
- 512 KB SRAM
- 16 KB RTC SRAM
- Až 8 MB Quad SPI flash
- 2 MB vestavěné PSRAM (pouze pro čip ESP32-S3FH4R2)
Wi-Fi
- Podporuje 802.11 b/g/n
- Rychlosti dat až 150 Mbps v režimu 802.11n
- Agregace rámců (TX/RX A-MPDU, TX/RX A-MSDU)
- 0,4 µs ochranný interval
- Rozsah střední frekvence provozního kanálu: 2412 ~ 2484 MHz
Bluetooth
- Bluetooth Low Energy (Bluetooth LE): Bluetooth 5, Bluetooth mesh
- Podporuje datové rychlosti 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps
- Reklamní rozšíření
- Více sad reklam
- Algoritmus výběru kanálu #2
- Koexistence Wi-Fi a Bluetooth se sdílenou anténou
Periferie
- GPIO, SPI, rozhraní LCD, rozhraní kamery, UART, I2C, I2S, infračervený dálkový ovladač, počítadlo pulzů, LED PWM, plně rychlý USB 2.0 OTG, USB sériový/JTAG řadič, MCPWM, rozhraní hostitele SDIO, GDMA, TWAI® (kompatibilní s ISO 11898-1, CAN 2.0), ADC, dotykový senzor, teplotní senzor, časovače a watchdog
Integrované komponenty modulu
- 40 MHz integrovaný krystalový oscilátor
Možnosti antény
- Vestavěná PCB anténa (ESP32-S3-MINI-1)
- Konektor pro externí anténu (ESP32-S3-MINI-1U)
Provozní podmínky
- Provozní napětí/napájecí napětí: 3,0 ~ 3,6 V
- Provozní teplotní rozsah: –40 ~ 85 °C
Certifikace
- Environmentální certifikace: RoHS/REACH
Testování
- HTOL/HTSL/uHAST/TCT/ESD
Porovnání modelů řady ESP32-S3-MINI-1 a ESP32-S3-MINI-1U
| Číslo modelu | Blikat | PSRAM | Provozní teplota (°C) | Rozměry modulu (mm) |
|---|---|---|---|---|
| ESP32-S3-MINI-1-N8 | 8 MB (čtyřnásobný SPI) | – | –40 ~ 85 | 15,4 × 20,5 × 2,4 |
| ESP32-S3-MINI-1-N4R2 | 4 MB (čtyřnásobný SPI) | 2 MB (čtyřnásobný SPI) | –40 ~ 85 | 15,4 × 15,4 × 2,4 |
| ESP32-S3-MINI-1U-N8 | 8 MB (čtyřnásobný SPI) | – | –40 ~ 85 | 15,4 × 20,5 × 2,4 |
| ESP32-S3-MINI-1U-N4R2 | 4 MB (čtyřnásobný SPI) | 2 MB (čtyřnásobný SPI) | –40 ~ 85 | 15,4 × 15,4 × 2,4 |
