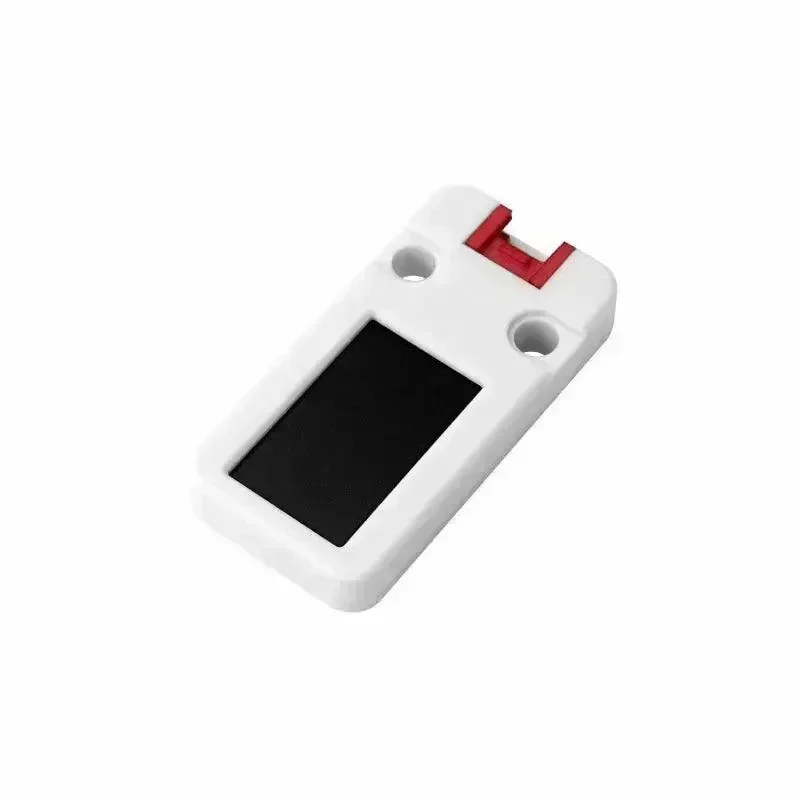

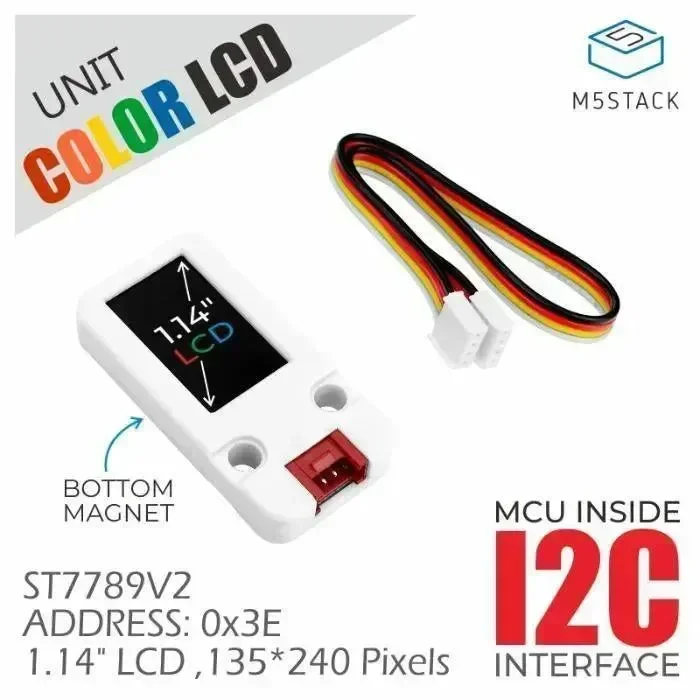

LCD jednotka je 1,14palcová barevná LCD rozšiřující obrazovka navržená pro zobrazování jednoduchého obsahu jako zobrazovací panel. Má rozlišení 135×240 pixelů a využívá řídicí schéma ST7789V2. LCD jednotka podporuje zobrazení RGB666, což umožňuje zobrazení 262 144 barev.
Jednotka obsahuje interně řídicí jádro ESP32-PICO, které je vybaveno vestavěným firmwarem. Tato integrace zjednodušuje vývoj procesů souvisejících s funkcionalitami displeje. ESP32-PICO zajišťuje řízení a správu LCD jednotky, stejně jako podporu pro aktualizace firmwaru. Komunikace s jednotkou probíhá prostřednictvím rozhraní I2C, přičemž specifikovaná adresa pro řízení je 0x3E.
Zadní strana LCD obrazovky má magnetický design, který umožňuje snadné a bezpečné upevnění na kovové povrchy. Tento design poskytuje pohodlí při integraci LCD jednotky do různých přístrojů nebo ovládacích zařízení.
LCD jednotka je vhodná pro zabudování do široké škály aplikací, kde je požadován kompaktní a jednoduchý zobrazovací panel. Může být využita v přístrojích, řídicích zařízeních a dalších systémech, které potřebují zobrazovat základní informace nebo vizuální zpětnou vazbu.
Vlastnosti
- 1,14palcový barevný LCD displej
- Schéma ovladače ST7789V2
- Rozhraní pro komunikaci I2C
- Rozlišení 135*240
- Pozorovací úhel: plný pozorovací úhel
- Magnetický zadní design
- Podpora aktualizace firmwaru I2C

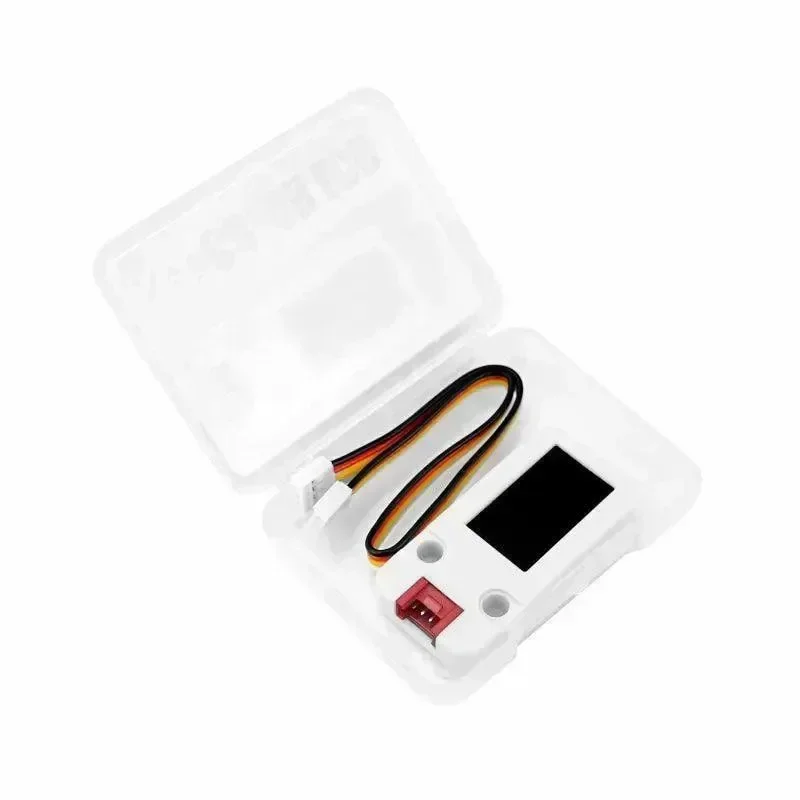

Zahrnout
- 1x LCD displej jednotky
- 1x kabel HY2.0-4P
Aplikace
- Informační displej
Specifikace
| Integrovaný obvod ovladače obrazovky | ST7789V2 |
| Provozní proud | 45,7 mA |
| Komunikační protokol | Adresa I2C: 0x3E |

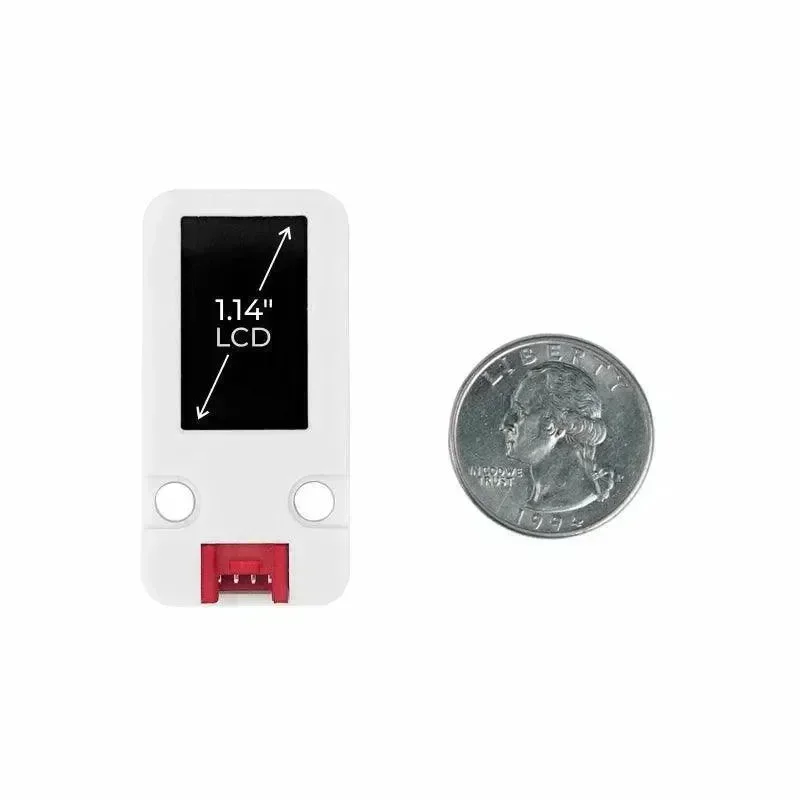

| Velikost displeje | 1,14 palce |
| Rozteč pixelů | 0,1101(H) x 0,1038(V) mm |
| Rezoluce | 135*240 |
| Viditelné | Úplné zobrazení |
| Provozní teplota | 0 °C až 60 °C |
| Čistá hmotnost | 8.5g |
| Celková hmotnost | 20 g |
| Velikost produktu | 48 * 24 * 8 mm |
| Velikost balení | 67 * 52 * 12.5mm |
| Materiál pouzdra | Plast (PC) |
