Fermion: 1,51” průhledný OLED displej pro Arduino a ESP32

Fermion 1.51” OLED Transparent Display obsahuje monochromatický světle modrý OLED panel SSD1309 s rozlišením 128×64 (průhledná oblast: 128×56). Jako vysoce kvalitní průhledný OLED displej je ideální pro nositelná zařízení, domácí automatizaci a kreativní technologické displeje. Tento OLED displej nabízí plnou viditelnost, jasný výstup i na skle a hladkou integraci do jakéhokoli Arduino displejového projektu přes SPI nebo GDI připojení.

Vlastnosti

• Průhledný monochromatický OLED displej pro průhlednou elektroniku

• Modrý displej s plným zorným polem s vysokým kontrastem pixelů a ovladačem SSD1309

• Rozlišení 128×64, s plně průhlednou oblastí 128×56

• Podporuje rozhraní GDI i SPI pro ESP32 a Arduino

• Součástí je kompaktní převodníková deska pro snadnou integraci OLED displeje

Aplikace

• Panely chytré domácnosti a ovládací rozhraní transparent OLED

• Interaktivní průhledné displeje na výstavách nebo stáncích s produkty

• Sci-fi masky a gadgety v tématu wearable tech

• Meteorologické stanice, odpočítávací hodiny a další DIY projekty Arduino display

Technické parametry

Specifikace	Hodnota
Pracovní napětí	3,3 V
Řídicí čip	SSD1309
Pozorovací úhel	Plný pohled
Plocha displeje	35,05 × 15,32 mm / 1,40 × 0,60 palce
Velikost obrazovky	42 × 27 mm / 1,65 × 1,07 palce
Barva displeje	Světlá modrá
Rozteč pixelů	0.274 × 0.274 mm
Provozní teplota	-40 °C ~ +70 °C
Rozhraní převodníku	SPI, GDI
Velikost adaptéru	18 × 28 mm / 0,71 × 1,10 palce

Zapojení a připojení

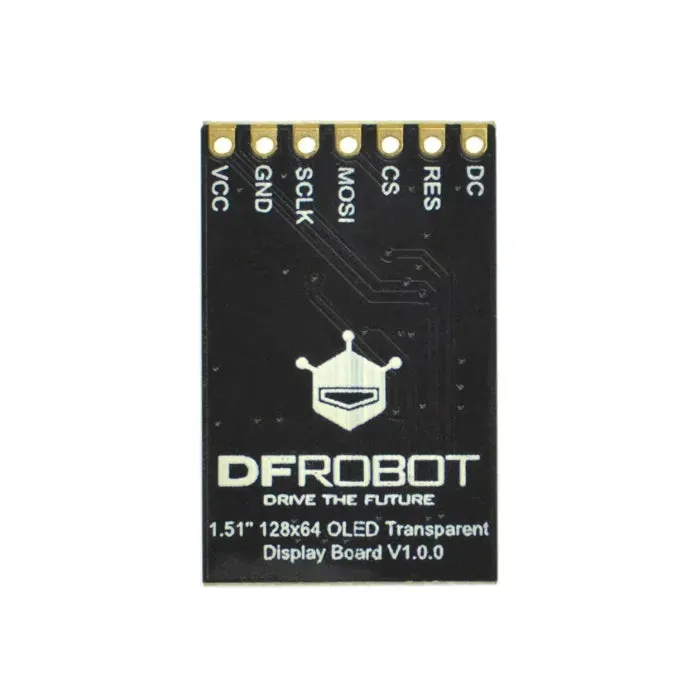

Kompatibilní s Arduino, ESP32 a většinou mikrokontrolérů. Snadné zapojení pomocí 7pinového konektoru 2,54 mm pro vaše nastavení transparent OLED display.

Ukázkové projekty

• Průhledný hodinový displej na plexiskle

• Sci-fi 3D tištěná maska s animovanými očima

• Environmentální meteorologická stanice

• Retro internetové rádio s ESP32

• Mini počítadlo odběrů na YouTube

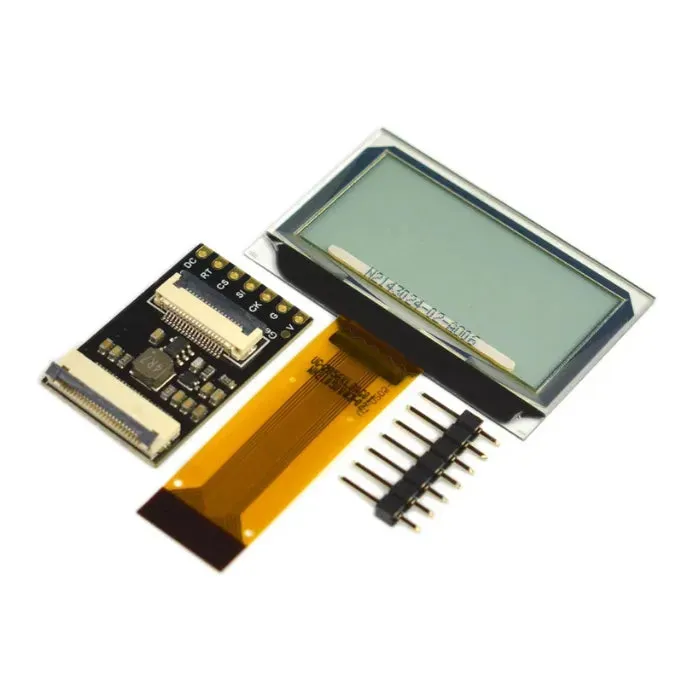

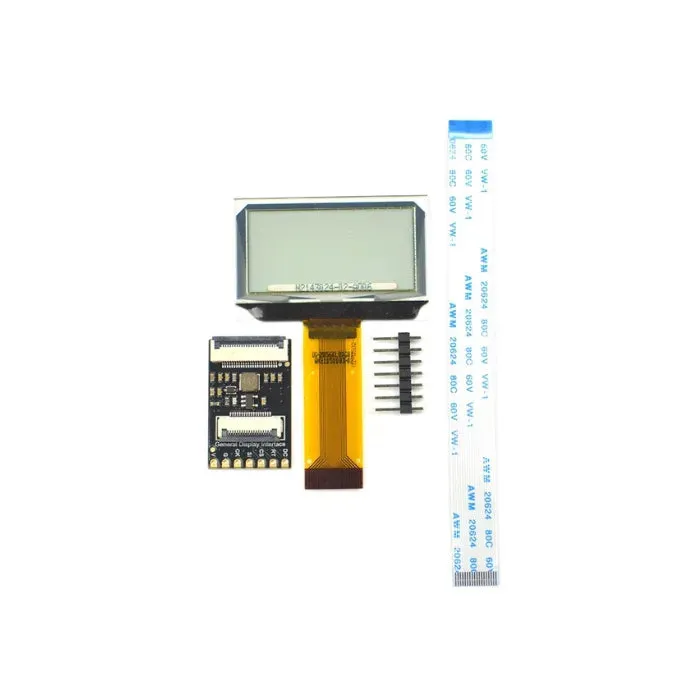

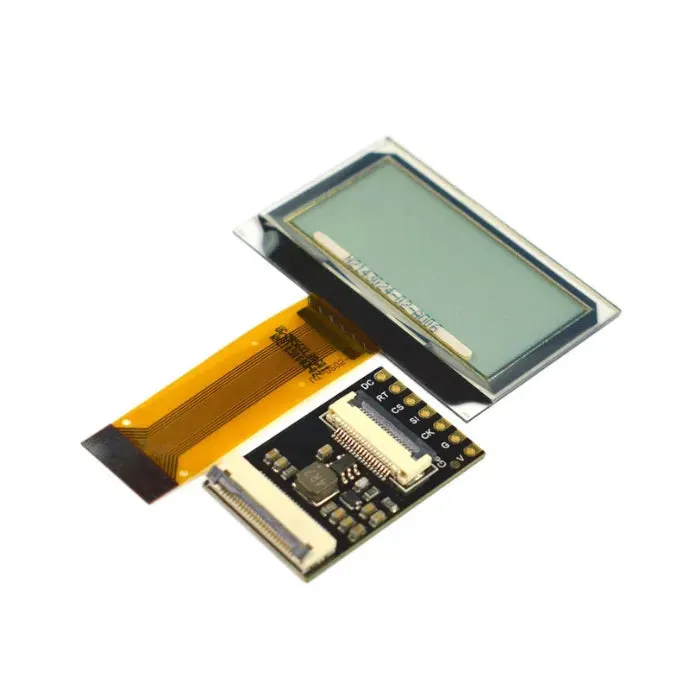

Co je v balení?

• 1,51” průhledný OLED displej ×1

• Převodník OLED displeje ×1

• 7pinový černý konektor (2,54 mm) ×1

• FPC0.5-18PIN reverzní kabel ×1

Proč si vybrat tento OLED displej?

• Kombinuje styl a funkci: ohromující vizuály na skle nebo plexiskle pro jakýkoli projekt transparent OLED display

• Kompaktní a všestranný: vhodný pro wearable tech, instalace a DIY umění

• Připraveno pro vývojáře: obsahuje všechny konektory, funguje se standardními knihovnami displejů OLED screen

Reference

Produktová wiki

Schémata

2D.rar

3D.rar

Datový list
