SSR (Solid State Relay) jednotka relé jsou typem relé, které se v několika ohledech liší od tradičních elektromagnetických relé. Jedním významným rozdílem je jejich prodloužená životnost spínání, která je mnohem delší ve srovnání s elektromagnetickými relé. Tato dlouhověkost je dosažena díky tomu, že SSR používají polovodičové výkonové součástky pro spínání místo mechanických kontaktů.
SSR jednotka obsahuje optočlen MOC3043M s izolací a detekcí přechodu nulou. MOC3043M je opticky izolovaný triakový ovladač, který zajišťuje elektrickou izolaci mezi řídicími obvody a výstupním napájecím obvodem. Funkce detekce přechodu nulou zajišťuje, že přepínání SSR probíhá v bodě přechodu napětí nulou, což minimalizuje elektrický šum a snižuje zatížení připojených zařízení.
Jednotka SSR podporuje vstupní rozsah řídicího signálu 3,3-5V DC, což ji činí kompatibilní s mikrokontroléry a dalšími digitálními řídicími systémy. Řídicí vstup umožňuje uživatelům přepínat výstupní výkon jednofázového zdroje 220-250V AC.
SSR jednotky jsou známé svou rychlou spínací rychlostí, obvykle v řádu mikrosekund. Tato rychlá schopnost zapnutí/vypnutí je umožněna výkonovými polovodičovými zařízeními použitými v SSR. Navíc SSR jednotky často zahrnují vestavěné mechanismy ochrany proti přetížení proudem, aby chránily před nadměrným proudovým tokem.
Tyto vlastnosti činí SSR jednotky vhodnými pro aplikace, které vyžadují časté přepínání a rychlé reakční časy. Jsou široce používány v různých průmyslových odvětvích, včetně systémů řízení osvětlení, CNC obráběcích strojů, automatizace a dalších aplikací, kde je nutná přesná kontrola a rychlé přepínání.
Poznámka:
1. Při používání vysokonapěťových střídavých zátěží buďte opatrní a nepracujte s elektřinou.
2. Toto relé je určeno pouze pro střídavé zatížení.
Vlastnosti produktu
- SSR typu nad nulou
- Vestavěná ochrana proti přetížení
- Vestavěná optočlenová izolace s detekcí překročení nuly
- Vysoká rychlost, nízký šum, odolný, vysoká spolehlivost, vysoká citlivost
- Pohodlnější přístup s rozhraním GROVE
- Podporuje grafické programování UIFlow, umožňující dálkové ovládání relé s M5 ovladačem během pouhých 3 minut!
Výhody oproti mechanickým relé:
- Rychlejší zapínání/vypínání a žádné opotřebení fyzickým kontaktem.
- Zcela tichý provoz.
- Žádné elektrické jiskry pro použití v složitých prostředích.
- Dlouhotrvající
- Kompaktní velikost

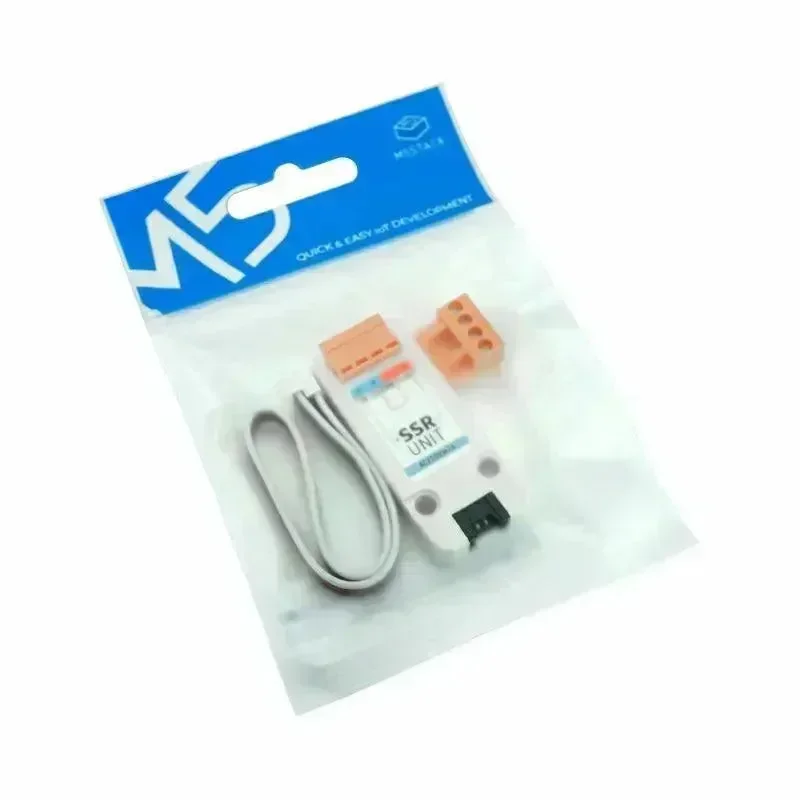

Balíček obsahuje:
- 1x Jednotka SSR
- 1x kabel HY2.0-4P
Aplikace:
- Ovládání motoru
- Průmyslové a domácí osvětlení
- Topení a statické přepínání
- Osvětlení pódia
- Lékařské vybavení, semafory
Specifikace
| Zdroje | Parametr |
|---|---|
| Model SCR | BT136S |
| Model optočlenu izolace | MOC3043 |
| Řídicí signál | 3,3–5 V stejnosměrného proudu |
| Napětí pro zapnutí/vypnutí | jednofázový AC: 220-250V |
| Max. zatěžovací proud | 2A |
| Počet řídicích kanálů | 1 |
| Ochrana proti přetížení proudem | Pojistka: 2A |
| Provozní teplota | -10 až +80 °C |
| Čistá hmotnost | 52 g |
| Celková hmotnost | 70 g |
| Rozměry produktu | 54 × 54 × 16 mm |
| Velikost balení | 75 × 60 × 20 mm |
