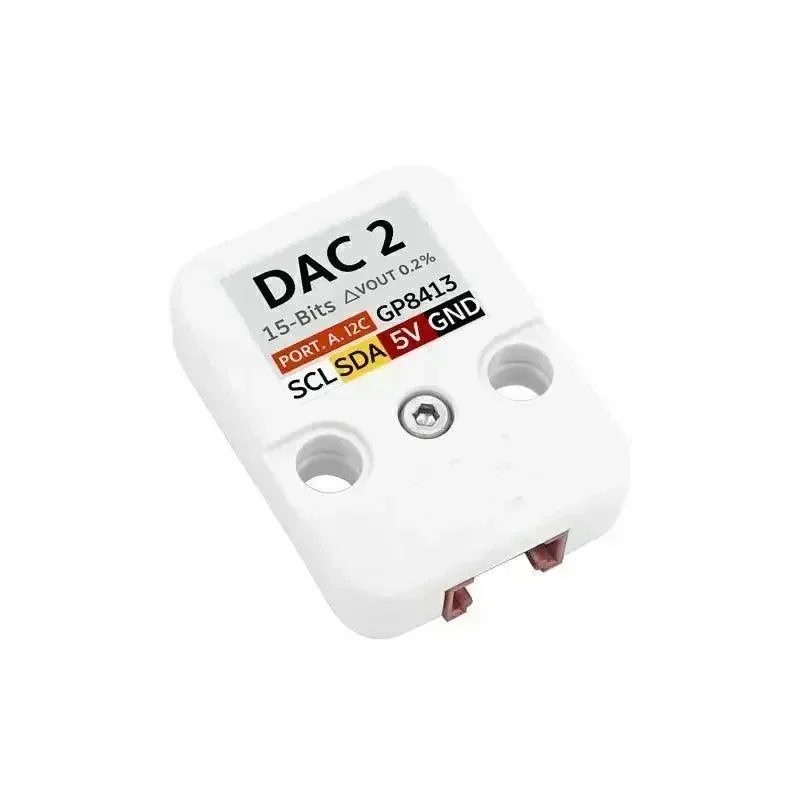

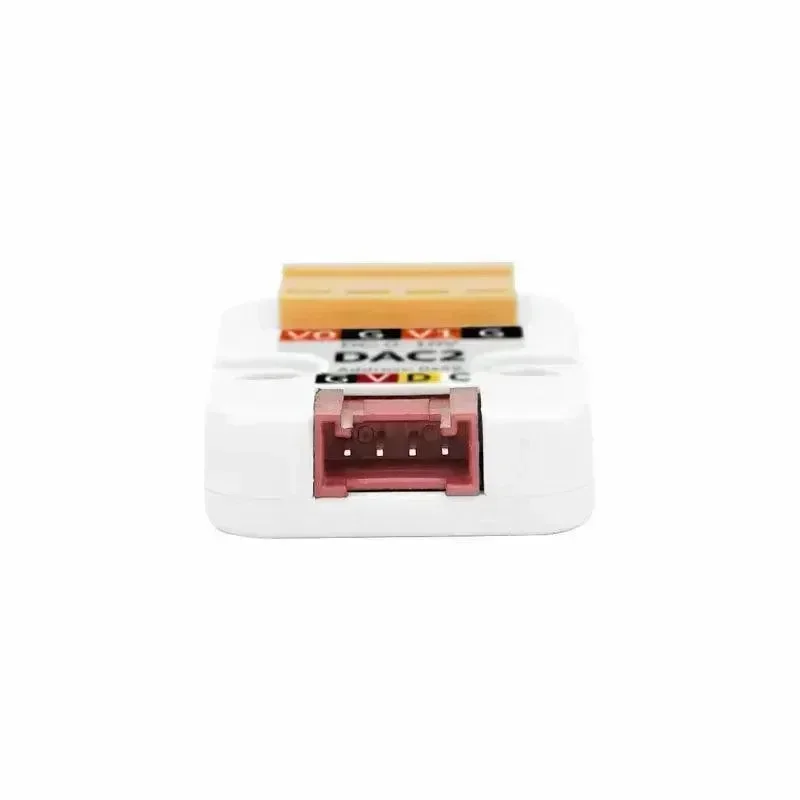

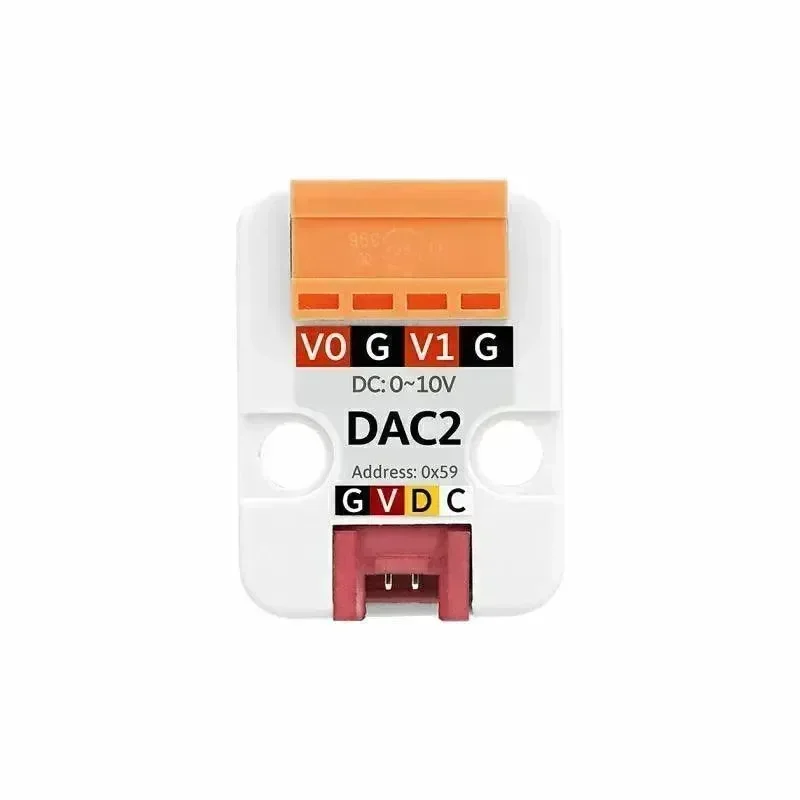

M5Stack DAC 2 I2C Unit (GP8413) je kompaktní a vysoce výkonný modul pro digitálně-analogovou konverzi signálu navržený pro profesionální a průmyslové aplikace. Také označovaný jako M5Stack DAC 2 nebo modul DAC2, toto zařízení nabízí vynikající přesnost, škálovatelnost a robustní bezpečnostní funkce.
V jádru modulu DAC2 je použit čipset GP8413, který umožňuje 15bitové rozlišení digitálně-analogové konverze a výstup dvou nezávislých analogových napětí v rozsahu 0–5V nebo 0–10V. S lineárností až 0,01 % a chybou napětí pouze 0,2 % zajišťuje vysoce spolehlivou a stabilní generaci analogového signálu.
Klíčové vlastnosti modulu M5Stack DAC 2 I2C (GP8413)
- 15bitový vysoce přesný výstup DAC
Převádí digitální signály na dva nezávislé analogové výstupy 0–5V nebo 0–10V s výjimečnou přesností. - I2C komunikace (výchozí adresa: 0x59)
Snadný a spolehlivý přenos dat s podporou více paralelních připojení díky 3bitové hardwarové adrese, umožňující až 8 jednotek DAC2 na jedné sběrnici I2C. - Vysoká přesnost, minimální chyba
Dosahuje linearitu 0,01 % a udržuje nízkou chybu výstupního napětí (0,2 %), což zajišťuje profesionální kvalitu analogového signálu. - Vestavěná ochrana proti zkratu
Chrání modul automatickým vypnutím výstupu v případě zkratu mezi výstupními piny a zemí. - Kompaktní, spolehlivý a rozšiřitelný design
Ideální pro použití v škálovatelných IoT a průmyslových prostředích.
Komunikační protokol
M5Stack DAC 2 komunikuje pomocí I2C protokolu s výchozí adresou 0x59. Díky možnosti konfigurace adres může v komplexních systémech pracovat současně více jednotek DAC2, což nabízí flexibilitu pro pokročilé návrhy.
Typické aplikace pro jednotku DAC2
-
Obecná konverze digitálního signálu na analogový
Bezproblémově překládá digitální příkazy do přesných analogových napětí. -
Řízení rychlosti motoru
Dosáhněte jemného řízení motoru s nastavitelným analogovým výstupem napětí. -
Řízení stmívání LED
Umožněte plynulé a programovatelné nastavení jasu pro LED systémy. -
Průmyslové invertorové a napájecí systémy
Generujte spolehlivé analogové reference pro invertory a regulátory napětí. -
Průmyslová izolace analogového signálu
Zvyšte integritu signálu a stabilitu systému pomocí přesných výstupů DAC. -
Aplikace chytré továrny a IoT
Integrujte přesné analogové ovládání do automatizovaných průmyslových systémů.

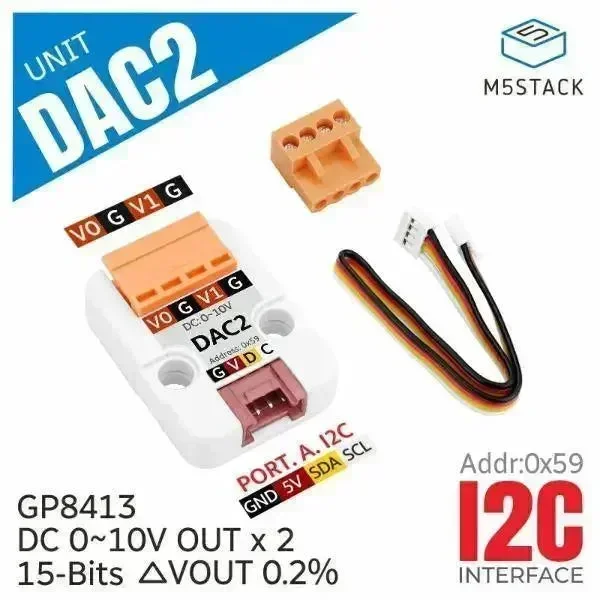

Obsahuje
- 1x DAC2 jednotka
- 1x VH3.96-4P
- 1x Nálepka
Aplikace
- Univerzální převod signálu
- Regulace rychlosti motoru, stmívání LED
- Invertor, napájecí zdroj
- Průmyslová izolace analogového signálu
Specifikace
| DAC čip | GP8413 |
| Poměr rozlišení | 15Bit |
| I2C sériová komunikace | 0x59 (výchozí) |
| Maximální výstupní napětí | 10V |
| Chyba výstupního napětí | <0,2 % |
| Chyba linearity výstupního napětí | 0.01% |
| Provozní teplota | 0-40°C |
| Velikost produktu | 32* 24* 10.2mm |
| Velikost balení | 136* 92* 13.7mm |
| Hmotnost produktu | 5g |
| Hmotnost balení | 13.3g |
Často kladené dotazy – M5Stack DAC 2 I2C Unit (GP8413)
Q1: Jaký komunikační protokol používá jednotka M5Stack DAC 2?
Odpověď:
Jednotka M5Stack DAC 2 používá komunikační protokol I2C s výchozí adresou 0x59. To umožňuje snadné připojení a spolehlivý přenos dat mezi jednotkou DAC2 a mikrokontroléry jako M5Core.
Q2: Kolik jednotek DAC2 mohu připojit v jednom systému?
Odpověď:
Díky 3bitovému hardwarovému nastavení adresy můžete připojit až 8 jednotek DAC2 paralelně na stejnou sběrnici I2C, což umožňuje flexibilní a škálovatelné návrhy systémů.
Q3: Jaké jsou rozlišení a přesnost jednotky M5Stack DAC 2 I2C?
Odpověď:
Jednotka DAC2 poskytuje 15bitový digitálně-analogový převod, dosahuje až 0,01% linearity a udržuje velmi nízkou chybu v
