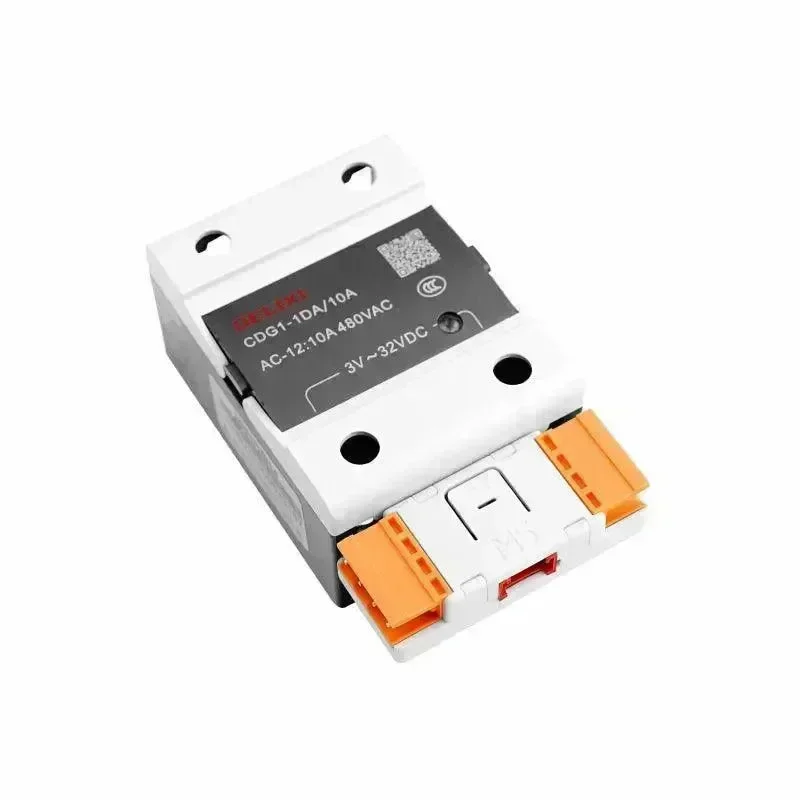

Jednotka ACSSR je univerzální DC na AC jednofázový polovodičový reléový řídicí kit, který zahrnuje jednofázové polovodičové relé a řídicí desku ESP32C3. Podporuje režimy provozu klíčového ovládání, I2C slave a Modbus sítí, což poskytuje flexibilitu pro různé řídicí systémy a protokoly.
Využitím polovodičových spínacích prvků nabízí jednotka ACSSR bezkontaktní spínací řešení s řadou výhod oproti mechanickým relé. Mezi tyto výhody patří vysoká spínací rychlost, mimořádně dlouhá provozní životnost, nízký spínací šum, absence spínacích jisker a vynikající spolehlivost. Tyto vlastnosti z ní činí ideální volbu pro aplikace, kde jsou spolehlivost a odolnost klíčové.
Jednotka ACSSR je vybavena integrovanou programovatelnou plnobarevnou RGB LED, která slouží jako indikátor stavu. Tato RGB LED může být naprogramována tak, aby zobrazovala různé barvy, vzory nebo úrovně jasu, čímž poskytuje jasnou vizuální zpětnou vazbu o provozním stavu relé.
Jednotka nachází široké uplatnění v digitálních zařízeních pro řízení programů, zařízeních pro řízení motorů, systémech řízení teploty, systémech zpracování dat a zařízeních pro rozhraní počítačových periferií. Její robustní konstrukce ji činí zvláště vhodnou pro náročné prostředí s požadavky na odolnost proti korozi, vlhkosti nebo výbušnosti. Navíc je navržena tak, aby efektivně zvládala časté cykly zapínání/vypínání.
Vlastnosti produktu

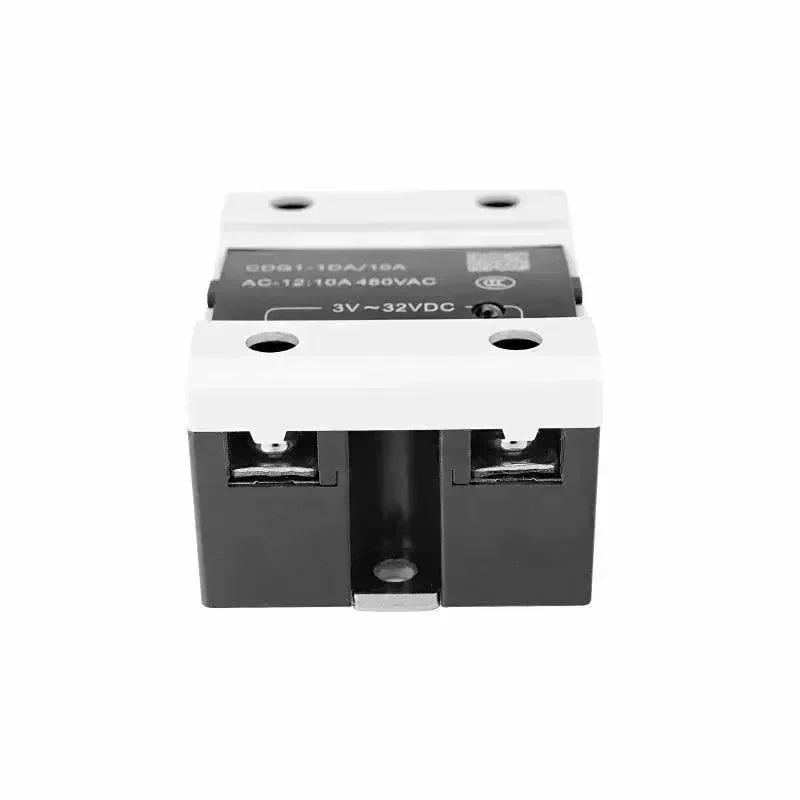

- Jednofázové polovodičové relé
- Tři provozní režimy.
- Ovládání stisknutím tlačítka
- I2C slave (podpora konfigurace adresy zařízení I2C)
- Modbus síťování (podporuje konfiguraci ID zařízení)
- Programovatelná plnobarevná RGB LED

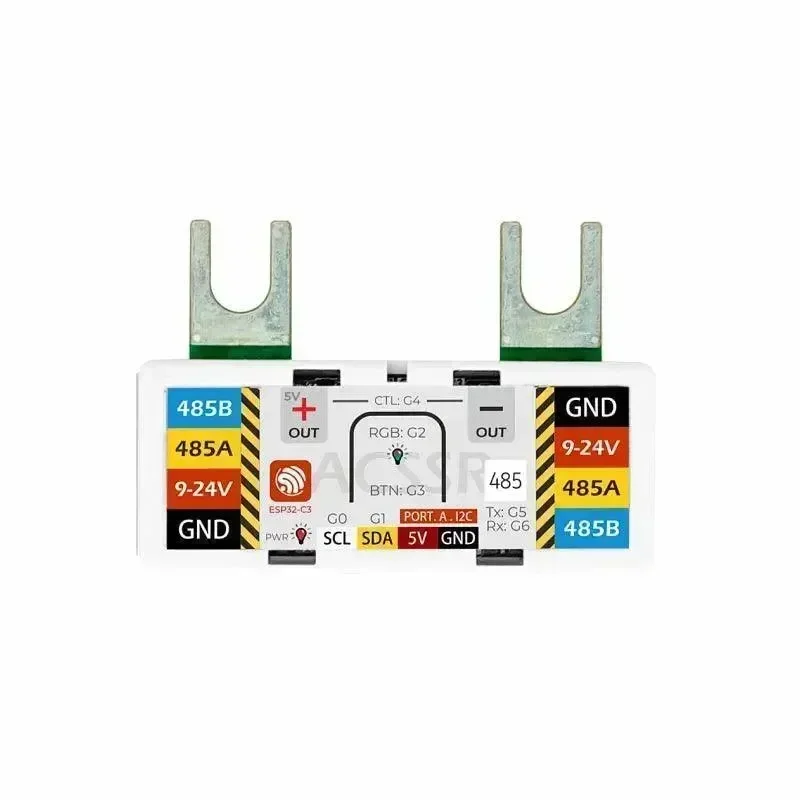

- Rozhraní RS485PWR (podpora vstupu 9-24V pro napájení zařízení)

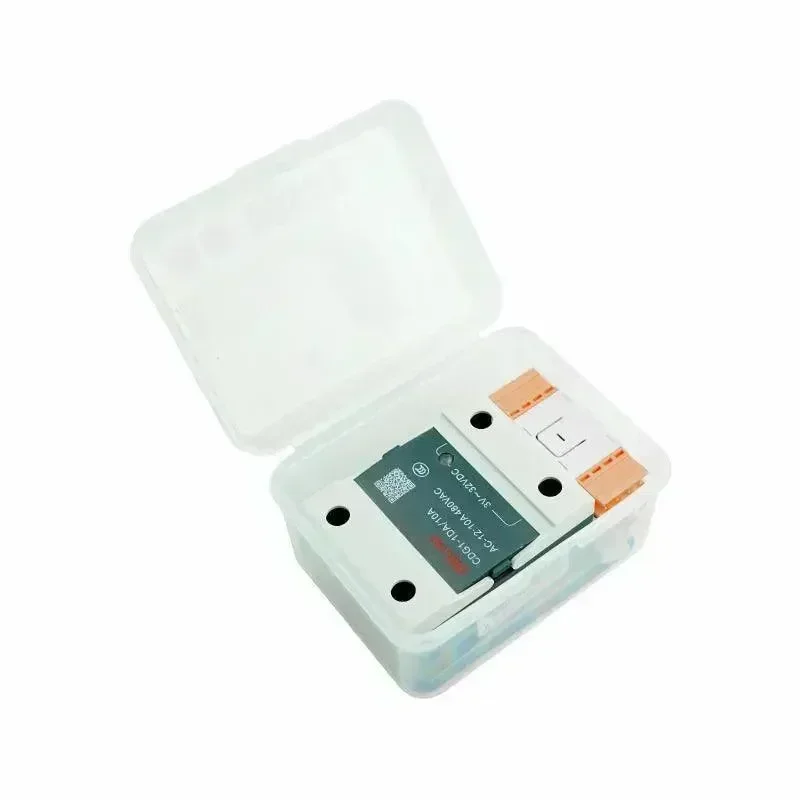

V ceně
- 1x jednofázové polovodičové relé
- 1x JEDNOTKA ACSSR
- 2x 3.96-4P svorkovnice
- 1x HY2.0-4P kabel (20 cm)
- 1x Manuál komunikačního protokolu
Aplikace
- Přerušení napájení střídavým proudem
- Ovládání motorového zařízení
- Zařízení pro řízení teploty
Specifikace
| Hlavní řídicí jednotka | ESP32C3 |
| Programovatelná RGB LED | SK6812 |
| Zatěžovací proud | 10A |
| Vstupní řídicí napětí | 3-32VDC |
| Napětí zátěže | 24~480 V AC |
| Aktuální vstupní ovládání | 5mA~20mA |
| Porucha únikového proudu | ≤5mA |
| Buck ve státě | ≤1,6 V |
| Bezpečnostní série provozního proudu | rezistivní zátěž: 50 % induktivní zátěž: 50 % |
| Elektrická životnost | ≥1 milionkrát |
| Kontrolka | Červená (svítí: zavřeno / vypnuto: odpojeno) |
| Čistá hmotnost | 112.6g |
| Celková hmotnost | 137.8g |
| Velikost produktu | 80 * 45 * 31 mm |
| Velikost balení | 147 * 90 * 40 mm |
